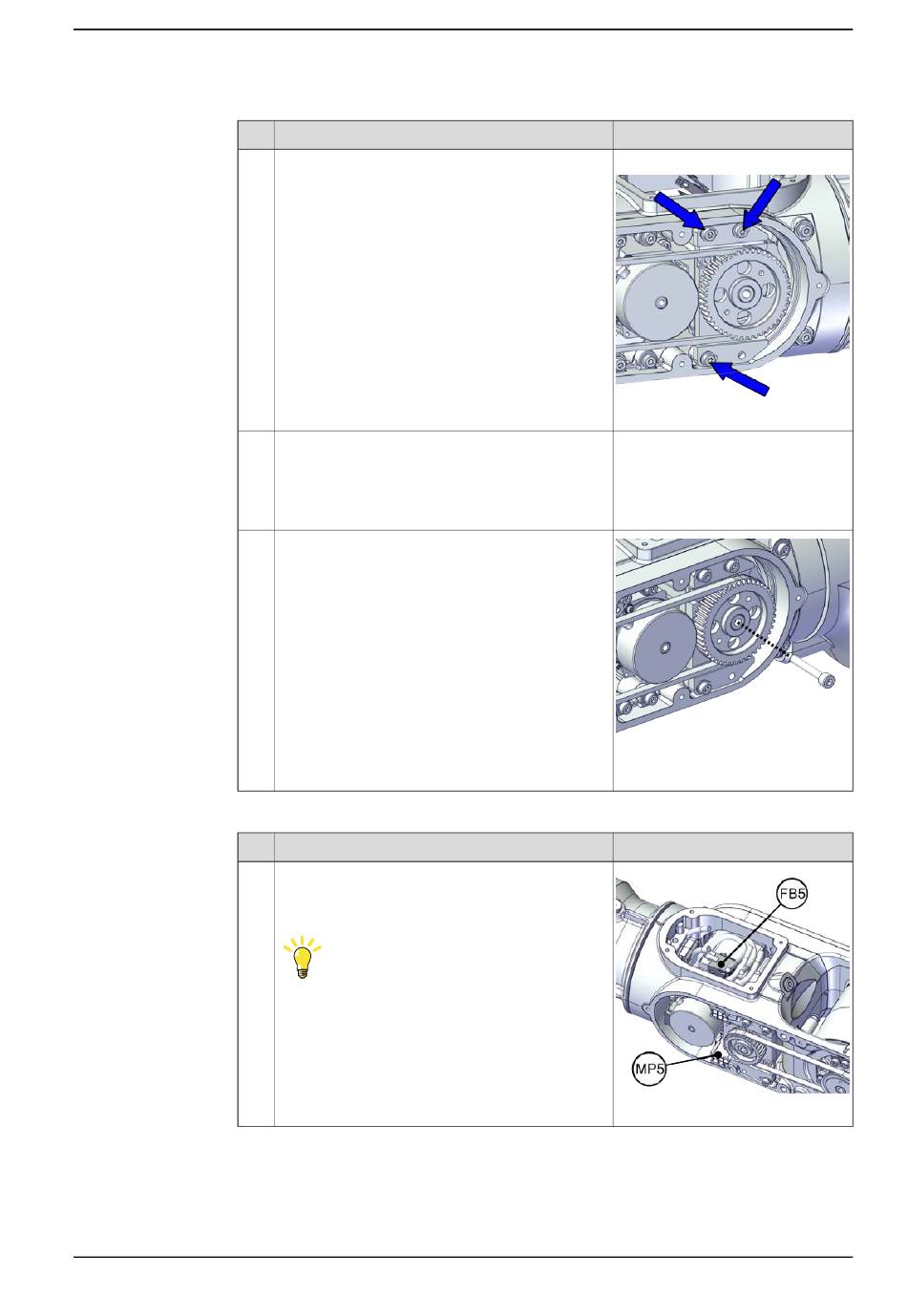

Wiederanschluss der Verbinder des Motors von Achse 5
1
Produkthandbuch - IRB 1090
3HAC088056-003 Revision: C
Aktion
Ziehen Sie die Motorschrauben fest.
Messen Sie die Antriebsriemenspannung mit ei-
nem Schall-Spannungsmesser.
Falls der Antriebsriemen die Anforderungen nicht
erfüllt, lockern Sie die Motorschrauben und ziehen
Sie sie erneut fest.
Entfernen Sie die Einstellschrauben vom Motor.
Aktion
Schließen Sie die Steckverbinder an.
•
FB5
•
MP5
Tipp
Achten Sie auf die Markierungen auf den Steck-
verbindern, um den entsprechenden Anschluss
zu finden.
© Copyright 2024 ABB. Alle Rechte vorbehalten.
5.3.1 Austauschen des oberen Kabelpakets
Hinweis
Anzugsdrehmoment: 1,4 Nm
xx1800002995
Gebrauchter Riemen: 81.3-86.9 Hz
Neuer Riemen:97.2-101 Hz
xx1900000007
Hinweis
xx1800003025
Fortsetzung auf nächster Seite
5 Reparatur
Fortsetzung
141
