5 Reparatur

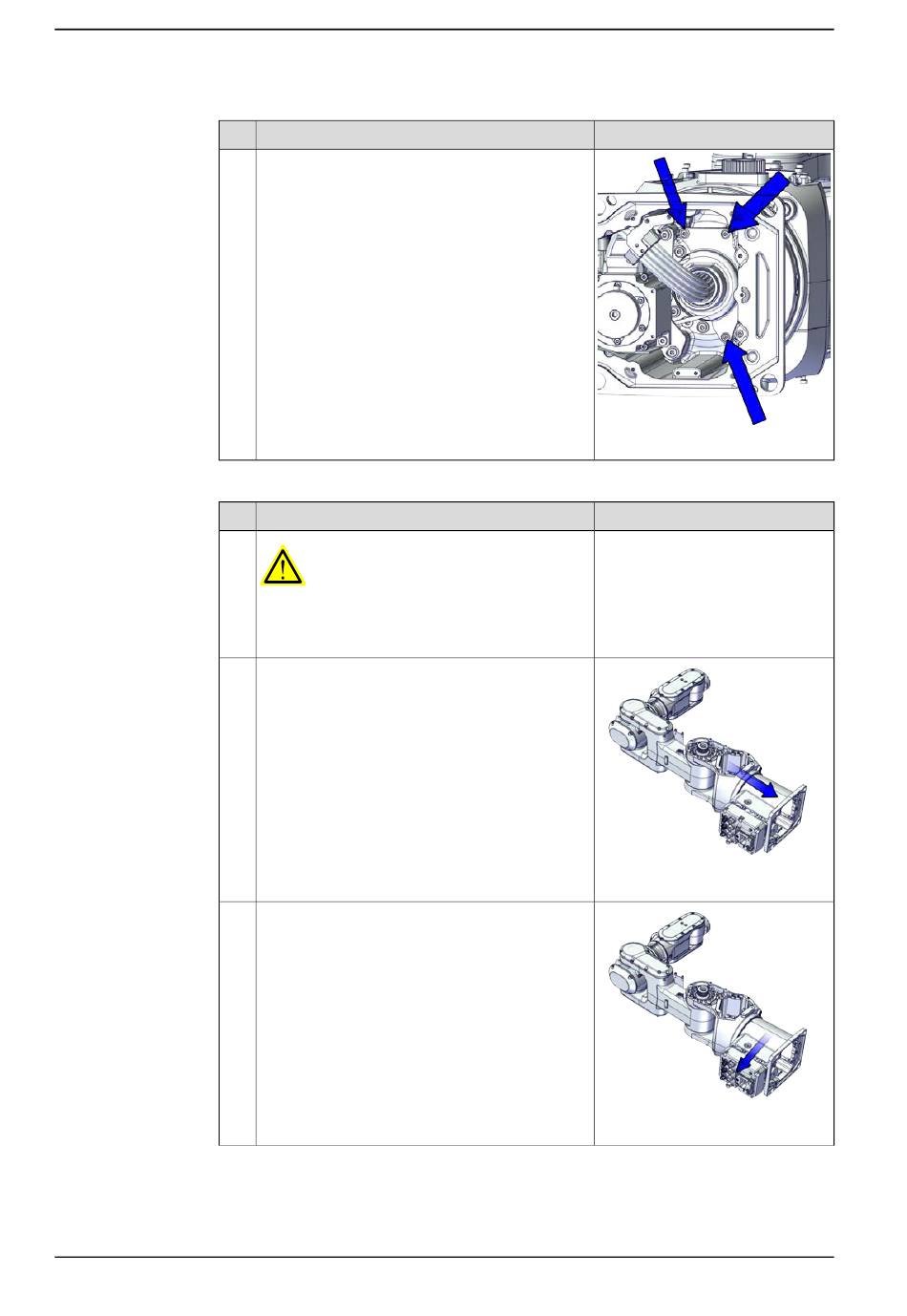

5.3.2 Austauschen des unteren Kabelpakets
Fortsetzung
2
Herausziehen des Kabelpakets
1
2
3
Fortsetzung auf nächster Seite
166
Aktion
Nehmen Sie die Abdeckung der Antriebsrolle ab.
Aktion
GEFAHR
Stellen Sie sicher, dass die gesamte Strom-, Hy-
draulikdruck- und Luftdruckversorgung zum Ro-
boter unterbrochen ist.
Ziehen Sie das untere Kabelpaket aus dem Getrie-
be von Achse 1.
Ziehen Sie das untere Kabelpaket aus dem So-
ckel.
© Copyright 2024 ABB. Alle Rechte vorbehalten.
Hinweis
xx1800003043
Hinweis
xx1800003044
xx1800003045
Produkthandbuch - IRB 1090
3HAC088056-003 Revision: C
