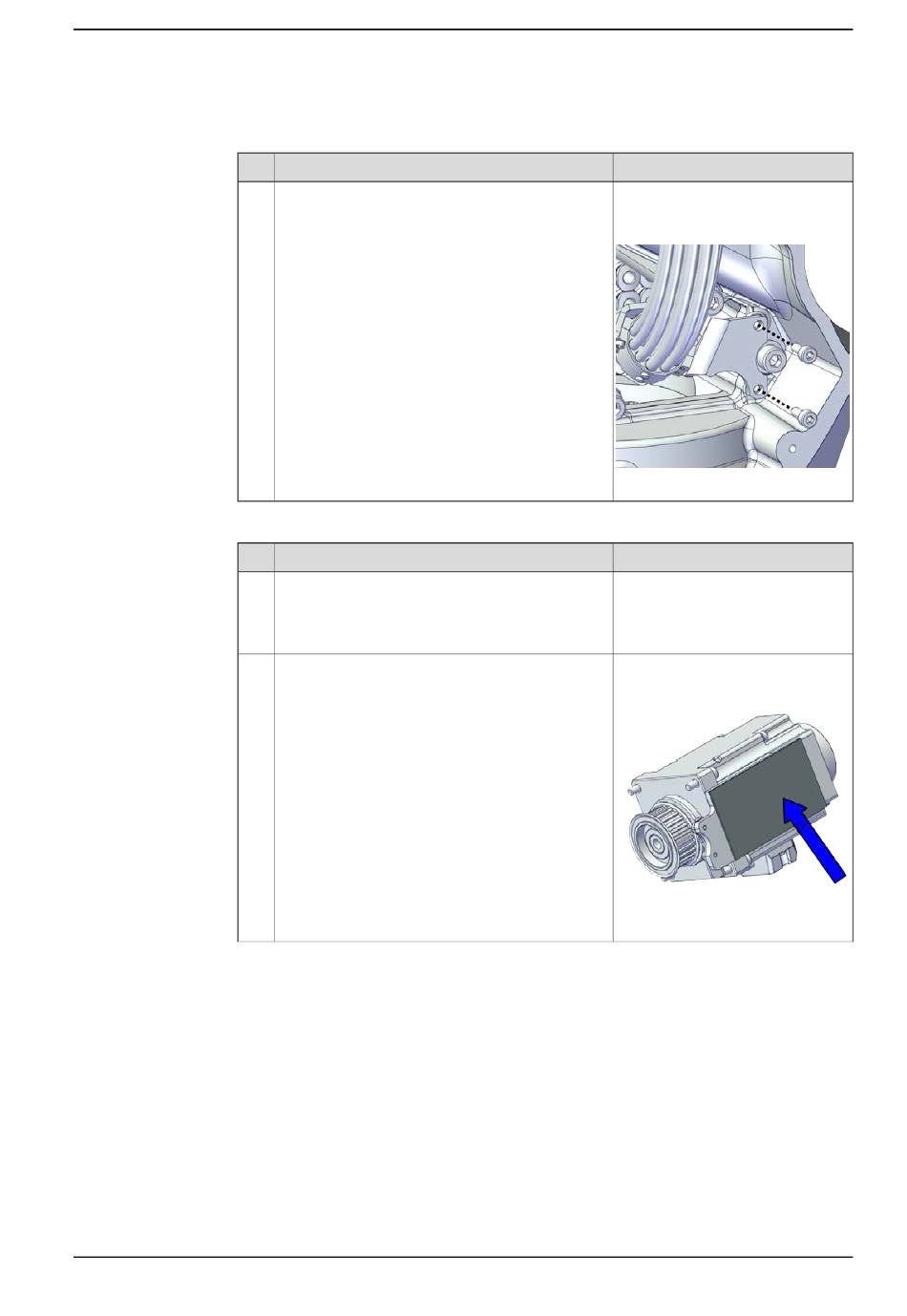

Sichern des Kabelpakets am Schwenkwerk
1
Wiedereinbau des Motors von Achse 2
1
2
Produkthandbuch - IRB 1090
3HAC088056-003 Revision: C
Aktion
Bringen Sie die Kabelhalterung wieder an.
Aktion
Stellen Sie Folgendes sicher:
•
Alle Montageflächen sind sauber und unbe-
schädigt.
•
Der Motor ist sauber und unbeschädigt.
Überprüfen Sie den Kühleinsatz.
Ersetzen Sie es, falls beschädigt, wie im folgen-
den Schritt gezeigt.
© Copyright 2024 ABB. Alle Rechte vorbehalten.
5.3.1 Austauschen des oberen Kabelpakets
Hinweis
Schraube: M3x8 12.9 Lafre
2C2B/FC6.9 (2 St.)
Anzugsdrehmoment: 0,8 Nm
xx1800002499
Hinweis
Kühleinsatz für die Motoren der
Achsen 1 und 2: 3HAC071020-001
xx1800003603
Fortsetzung auf nächster Seite
