5 Reparatur

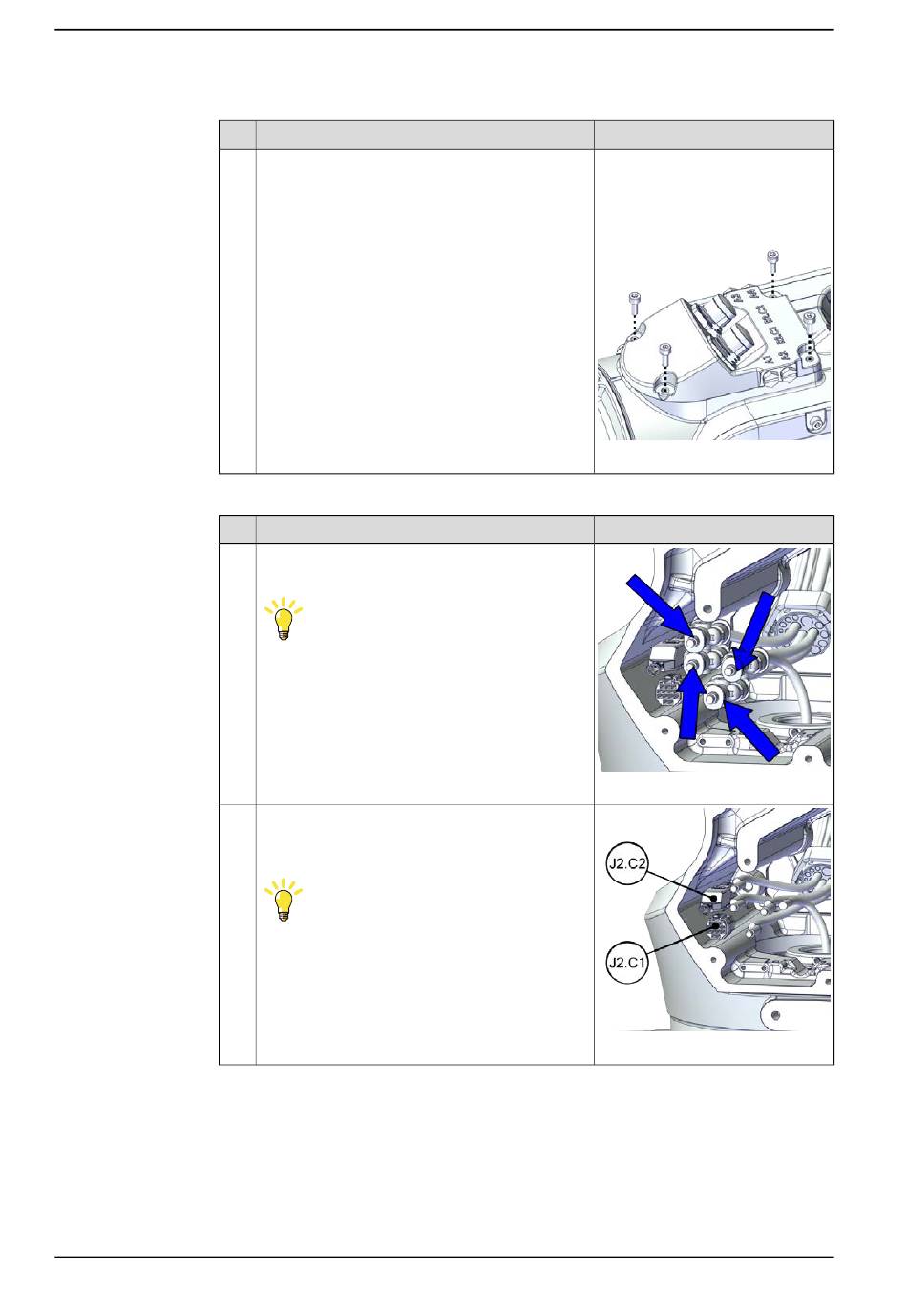

5.3.1 Austauschen des oberen Kabelpakets
Fortsetzung
5
Wiederanschluss der Luftschläuche und der CP/CS- und Ethernet-Verkabelung (falls vorhanden)
1
2
Fortsetzung auf nächster Seite
144
Aktion
Bringen Sie die Abdeckung wieder an.
Aktion
Schließen Sie die Luftschläuche über Kreuz an
die Y-förmigen Verbinder an.
Tipp
Achten Sie auf die Markierungsnummern an den
Luftschläuchen, um die die richtigen Schläuche
zu finden.
Verbinden Sie jeweils die Luftschläuche und Y-
förmigen Verbinder derselben Nummer.
Schließen Sie die Steckverbinder an.
•
J2.C1
•
J2.C2
Tipp
Achten Sie auf die Markierungen auf den Steck-
verbindern, um den entsprechenden Anschluss
zu finden.
© Copyright 2024 ABB. Alle Rechte vorbehalten.
Hinweis
Schraube: M3x8 12.9 Lafre
2C2B/FC6.9 (4 St.)
Anzugsdrehmoment: 1,2 Nm
xx1800002944
Hinweis
xx1800002500
xx1800002501
Produkthandbuch - IRB 1090
3HAC088056-003 Revision: C
