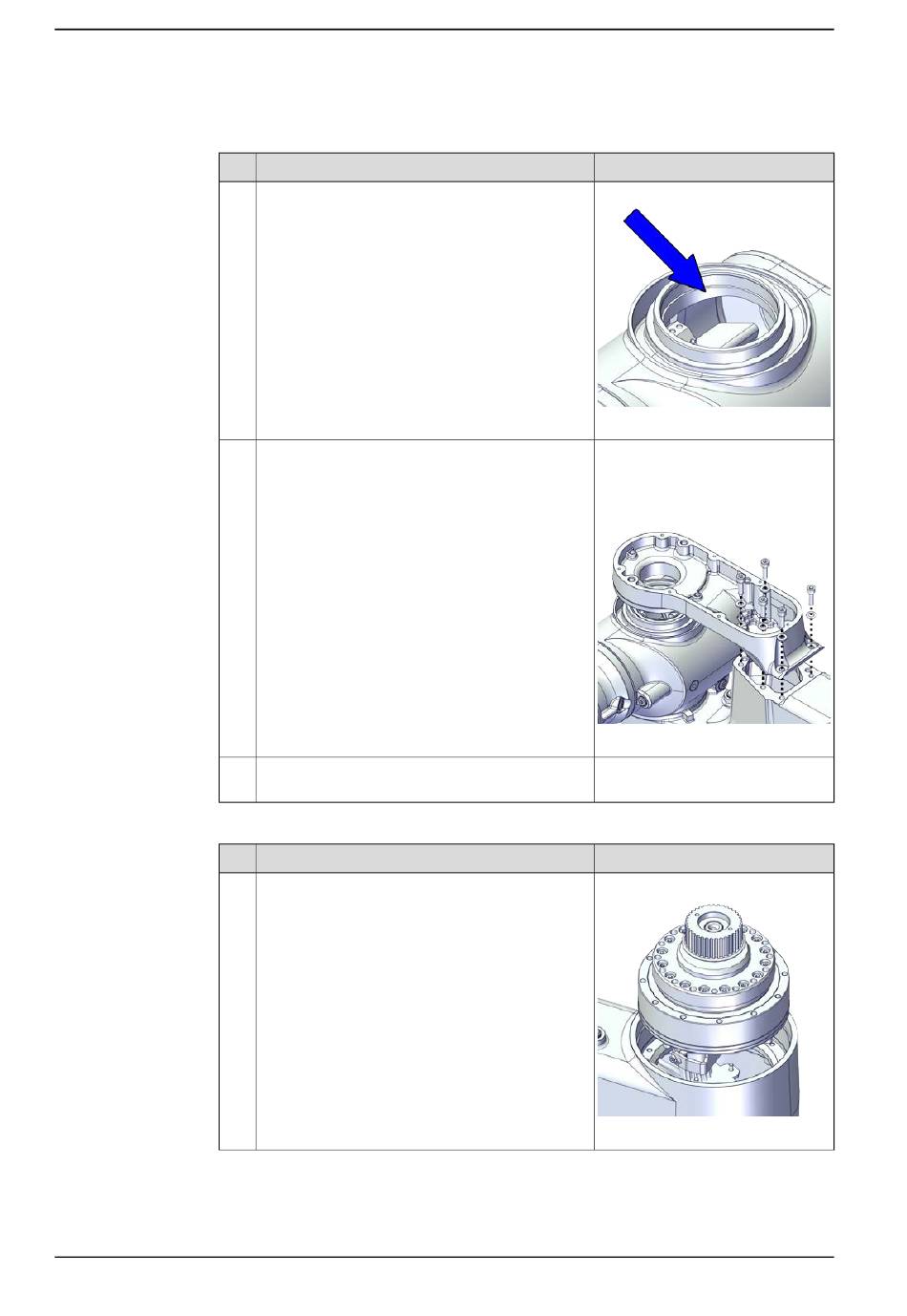

5.5.1 Austauschen des Unterarms
Fortsetzung
Sichern der Unterarmhalterung
1
2
3
Wiedereinbauen von Getriebe Achse 2
1
Fortsetzung auf nächster Seite
288
Aktion
Tragen Sie Fett Castrol Molub-Alloy 777-1 NG auf
die Innenfläche des Gehäuses dort auf, wo das
Lager Kontakt mit der Unterarm-Halterung hat.
Bauen Sie die Unterarmhalterung wieder an.
Führen Sie das Kabelpaket durch die Unterarm-
halterung.
Aktion
Bringen Sie das Getriebe von Achse 2 wieder an.
© Copyright 2024 ABB. Alle Rechte vorbehalten.
Hinweis
xx2000000059
Schraube: M5x16 12.9 Lafre
2C2B/FC6.9 (5 St.)
Anzugsdrehmoment: 8 Nm
xx1800003088
Hinweis
xx1800003083
Produkthandbuch - IRB 1090
3HAC088056-003 Revision: C
