Wiederanschluss der Verbinder des Motors von Achse 4.
1
2
Wiedereinbau von Motor Achse 5
1
Produkthandbuch - IRB 1090
3HAC088056-003 Revision: C

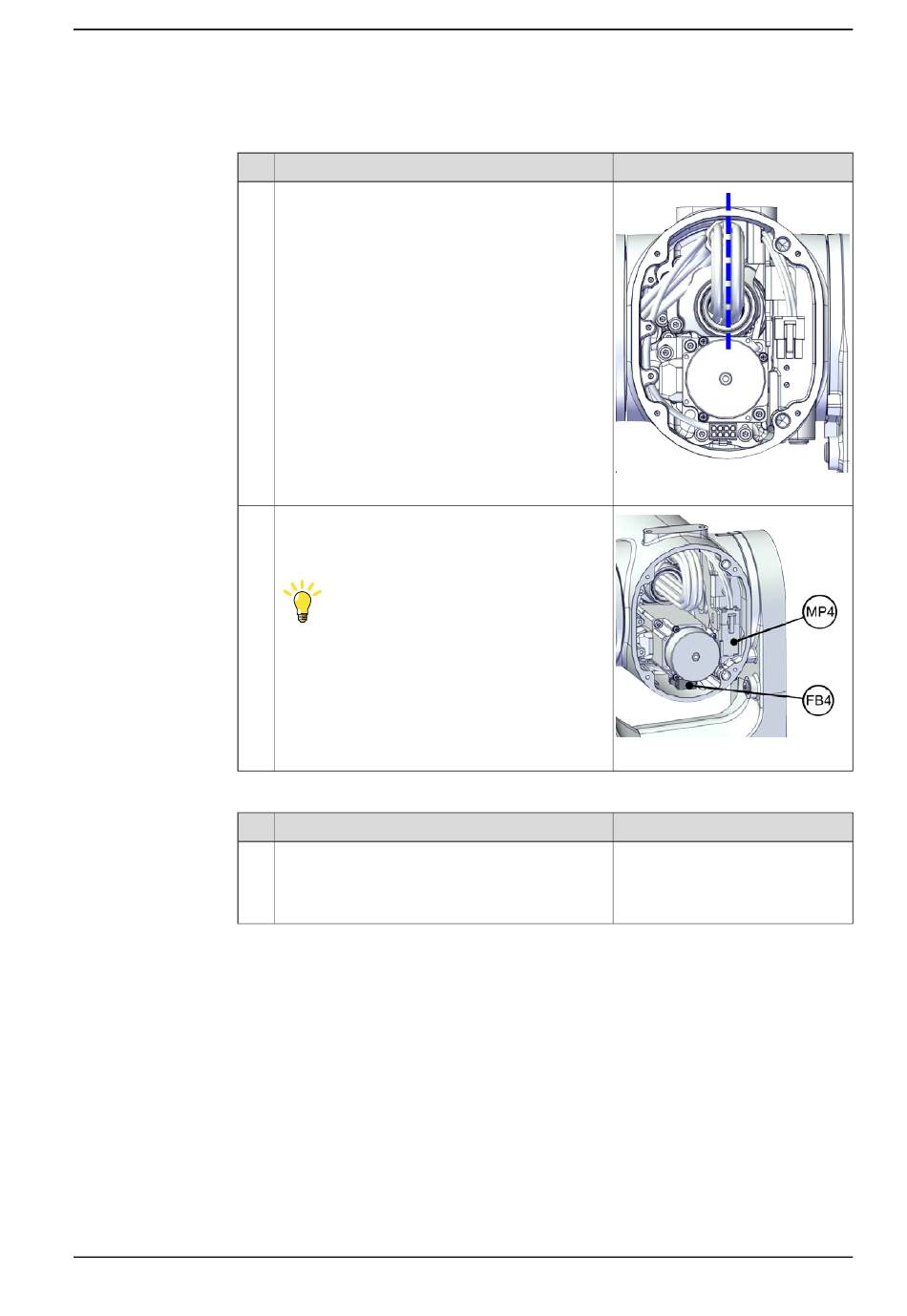

5.6.2 Austauschen von Verlängerungseinheit und Handgelenk
Aktion
Überprüfen Sie den Zustand der Verkabelung.
Vergewissern Sie sich, dass die Verkabelung
vertikal verläuft und nicht verdreht ist.
Schließen Sie die Steckverbinder an.
•
FB4
•
MP4
Tipp
Achten Sie auf die Markierungen auf den Steck-
verbindern, um den entsprechenden Anschluss
zu finden.
Aktion
Stellen Sie Folgendes sicher:
•
Alle Montageflächen sind sauber und unbe-
schädigt.
•
Der Motor ist sauber und unbeschädigt.
© Copyright 2024 ABB. Alle Rechte vorbehalten.
5 Reparatur
Fortsetzung
Hinweis
xx1800003618
xx1800003012
Hinweis
Fortsetzung auf nächster Seite
371
