5 Reparatur

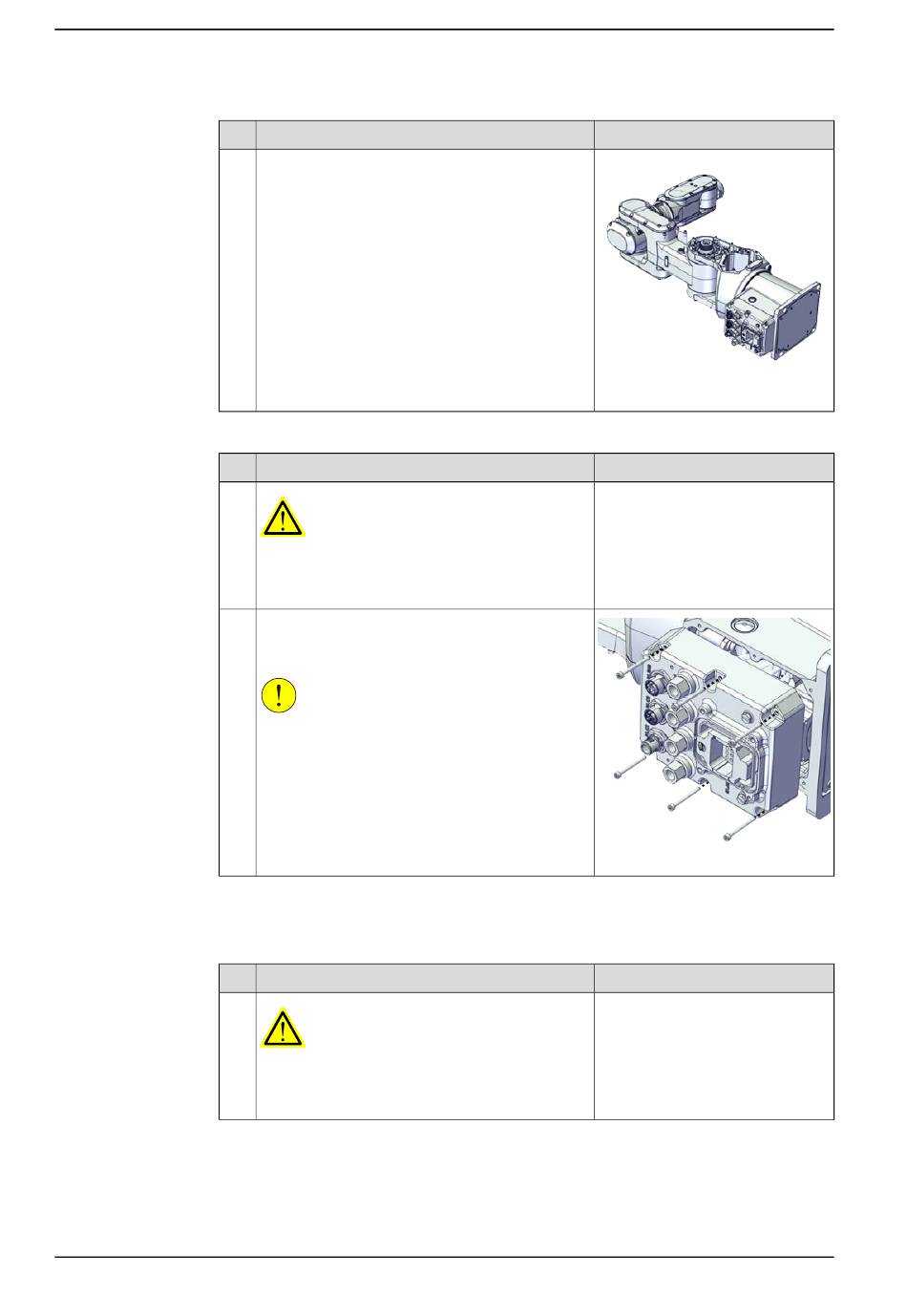

5.3.2 Austauschen des unteren Kabelpakets
Fortsetzung
4
Öffnen der Steckverbinder-Schnittstellenplatte
1
2
Entfernen der Bremslösetaste
Beachten Sie, dass sich das Verfahren unterscheidet je nachdem, ob sich die
Steckverbinderschnittstelle an der Rückseite oder am Boden des Sockels befindet.
1
Fortsetzung auf nächster Seite
162
Aktion
Lösen Sie den Roboter vom Fundament, indem
Sie die Befestigungsschrauben des Fundaments
entfernen, und legen Sie den Roboter seitlich ab.
Aktion
GEFAHR
Stellen Sie sicher, dass die gesamte Strom-, Hy-
draulikdruck- und Luftdruckversorgung zum Ro-
boter unterbrochen ist.
Entfernen Sie die Befestigungsschrauben der
Steckverbinder-Schnittstellenplatte und öffnen
Sie diese vorsichtig.
VORSICHT
An dieser Abdeckung sind Kabel befestigt. Sie
können die Abdeckung erst dann vollständig ent-
fernen, wenn die Verbinder abgenommen sind.
Aktion
GEFAHR
Stellen Sie sicher, dass die gesamte Strom-, Hy-
draulikdruck- und Luftdruckversorgung zum Ro-
boter unterbrochen ist.
© Copyright 2024 ABB. Alle Rechte vorbehalten.
Hinweis
xx1800003033
Hinweis
xx1800003034
Hinweis
Produkthandbuch - IRB 1090
3HAC088056-003 Revision: C
