5.6.1 Austauschen des Gehäuses
Fortsetzung
2
3
Fortsetzung auf nächster Seite
334

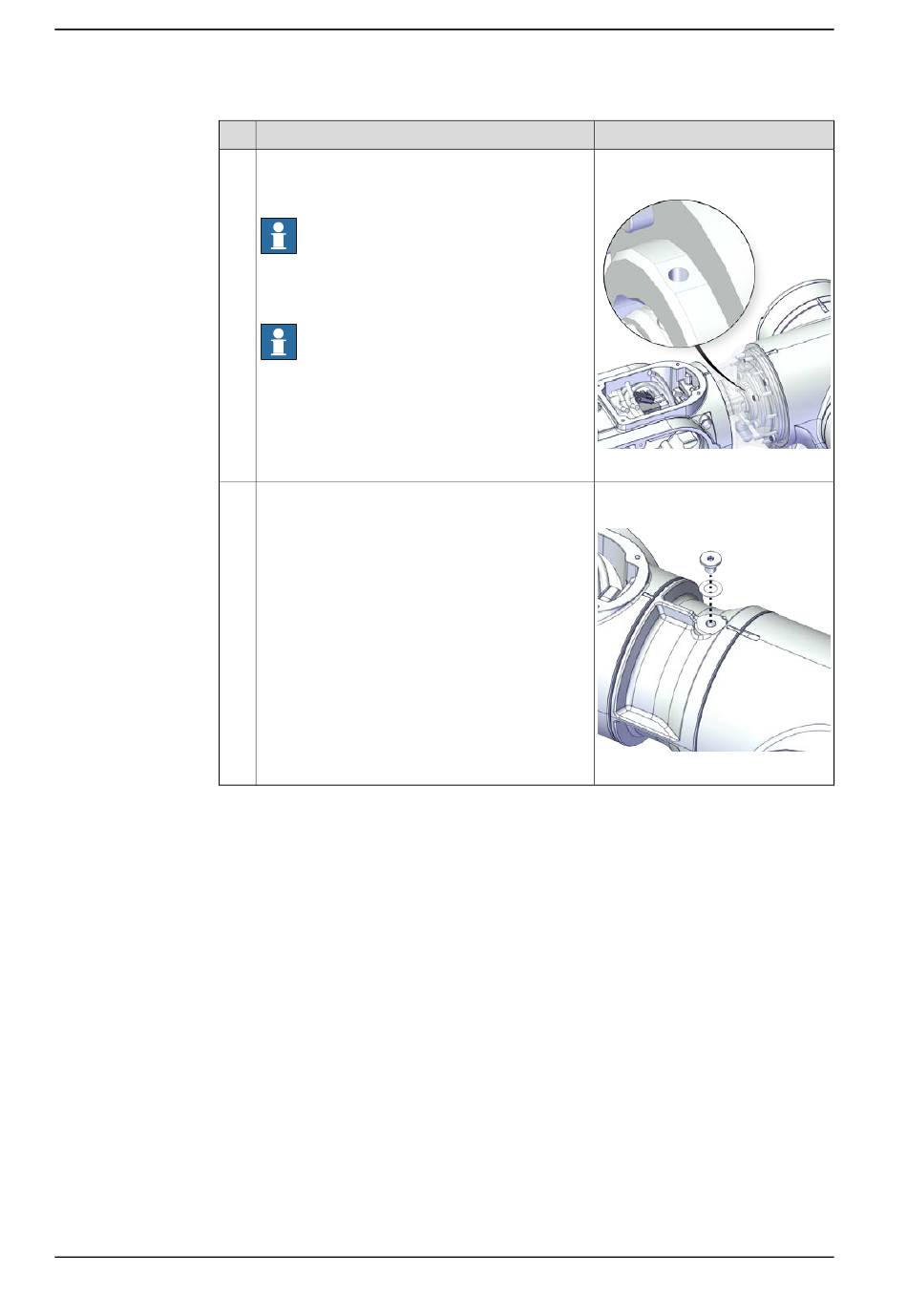

Aktion
Tragen Sie etwas Schraubensicherung Loctite
243 auf die Verschlussschraube auf und setzen
Sie diese wieder ein.
Hinweis
Vergewissern Sie sich, dass der Kopf der Ver-
schlussschraube parallel zur Flanschoberfläche
steht.
Hinweis
Entfernen Sie eventuelle überschüssige Schrau-
bensicherungs-Flüssigkeit von der Schraube und
der Bohrung, bevor Sie die Schraube einfügen.
Entfernen Sie auch nach dem Wiedereinsetzen
eventuelle überschüssige Flüssigkeit.
Bringen Sie den Schraubstopfen und die Unterleg-
scheibe wieder an der Verlängerungseinheit an.
© Copyright 2024 ABB. Alle Rechte vorbehalten.
Hinweis
Schraube: M3x8 (1 St.)
Anzugsdrehmoment: 0,4 Nm
xx1800003001
Schraubstopfen: 3HAC064146-001
Anzugsdrehmoment: 2 Nm
xx1800003000
Produkthandbuch - IRB 1090
3HAC088056-003 Revision: C
