Einbau des Getriebes
Bauen Sie das Getriebe von Achse 1 wie folgt wieder ein.

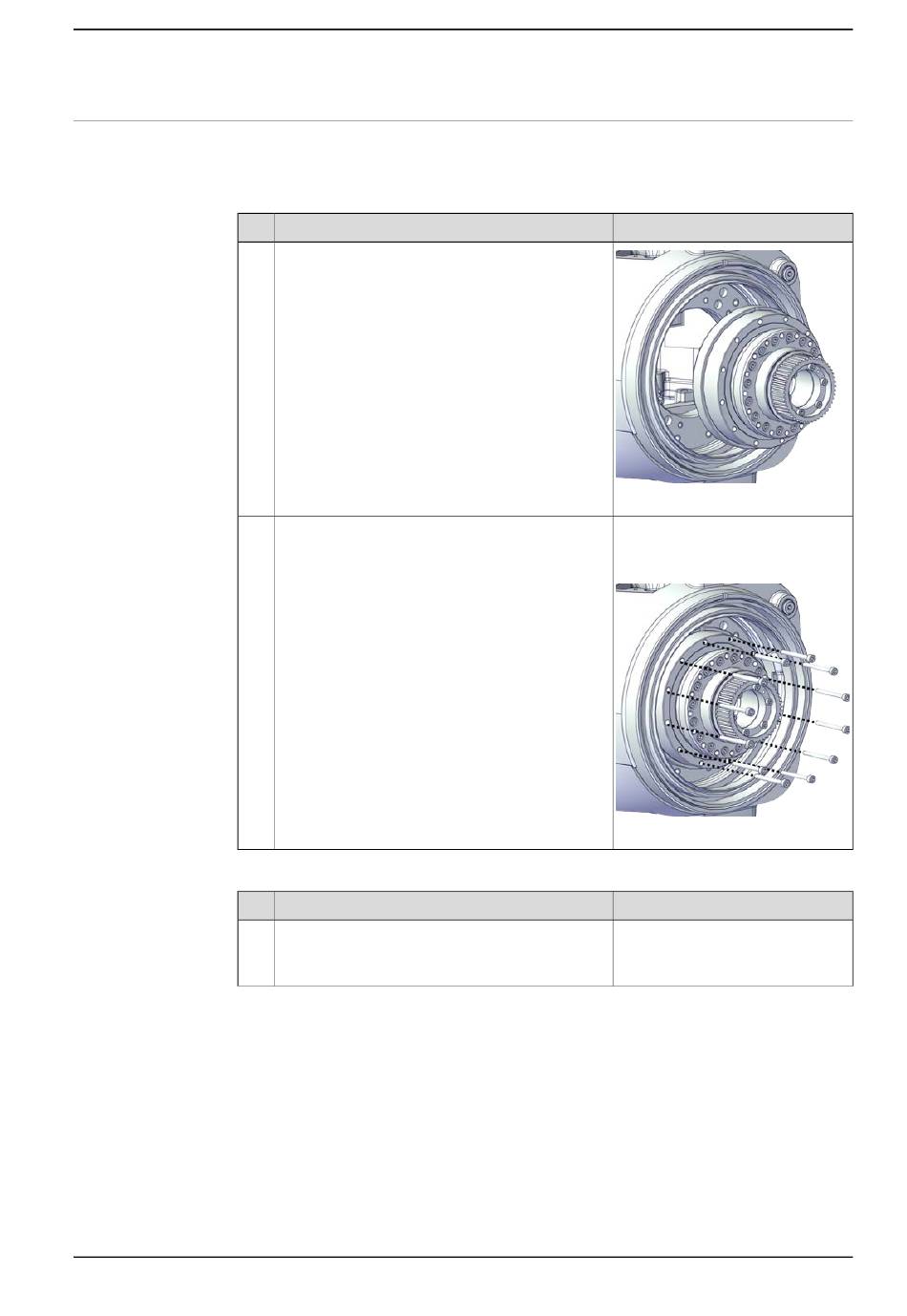

Wiedereinbau von Getriebe Achse 1
1
2
Anbringen des mechanischen Anschlags von Achse 1
1
Produkthandbuch - IRB 1090
3HAC088056-003 Revision: C
Aktion
Bringen Sie das Getriebe von Achse 1 wieder an.
Vergewissern Sie sich, dass die Bohrung der
Verschlussschraube am Getriebe an der Kerbe
im Schwenkwerk-Gehäuse ausgerichtet ist.
Befestigen Sie sie mit den Schrauben.
Aktion
Prüfen Sie den mechanischen Anschlag von
Achse 1.
Bei Beschädigung austauschen.
© Copyright 2024 ABB. Alle Rechte vorbehalten.
5.8.1 Austauschen des Getriebes von Achse 1
Hinweis
xx1800003074
Schraube: M3x30 12.9 Lafre
2C2B/FC6.9 (12 St.)
Anzugsdrehmoment: 1,6 Nm
xx1800003073
Hinweis
Mechanischer Anschlag, Achse 1:
3HAC061947-001
Fortsetzung auf nächster Seite
5 Reparatur
Fortsetzung
469
