6. Handhabung im Betrieb
Gruppe:
Wählen Sie, welche Meßstellengruppe
angezeigt werden soll.
- In jeder Gruppe können Meßstellen
(analog und digital) zusammengefaßt
werden (siehe "Setup-Gruppen bil-
den"). Damit ist der schnelle Zugriff auf
Anlagenteile/zusammengehörende
Signale möglich.
- Sie sehen alle relevanten Meßstellen
dazu auf einen Blick (z. B. alle Tempe-
raturen, Meßstellen in Anlage 1, ...).
- Haben Sie die Gruppen umbenannt,
so steht anstelle "Gruppe x" die für Sie
aussagekräftige Bezeichnung in der
Liste (z. B. "Berechn. Werte")

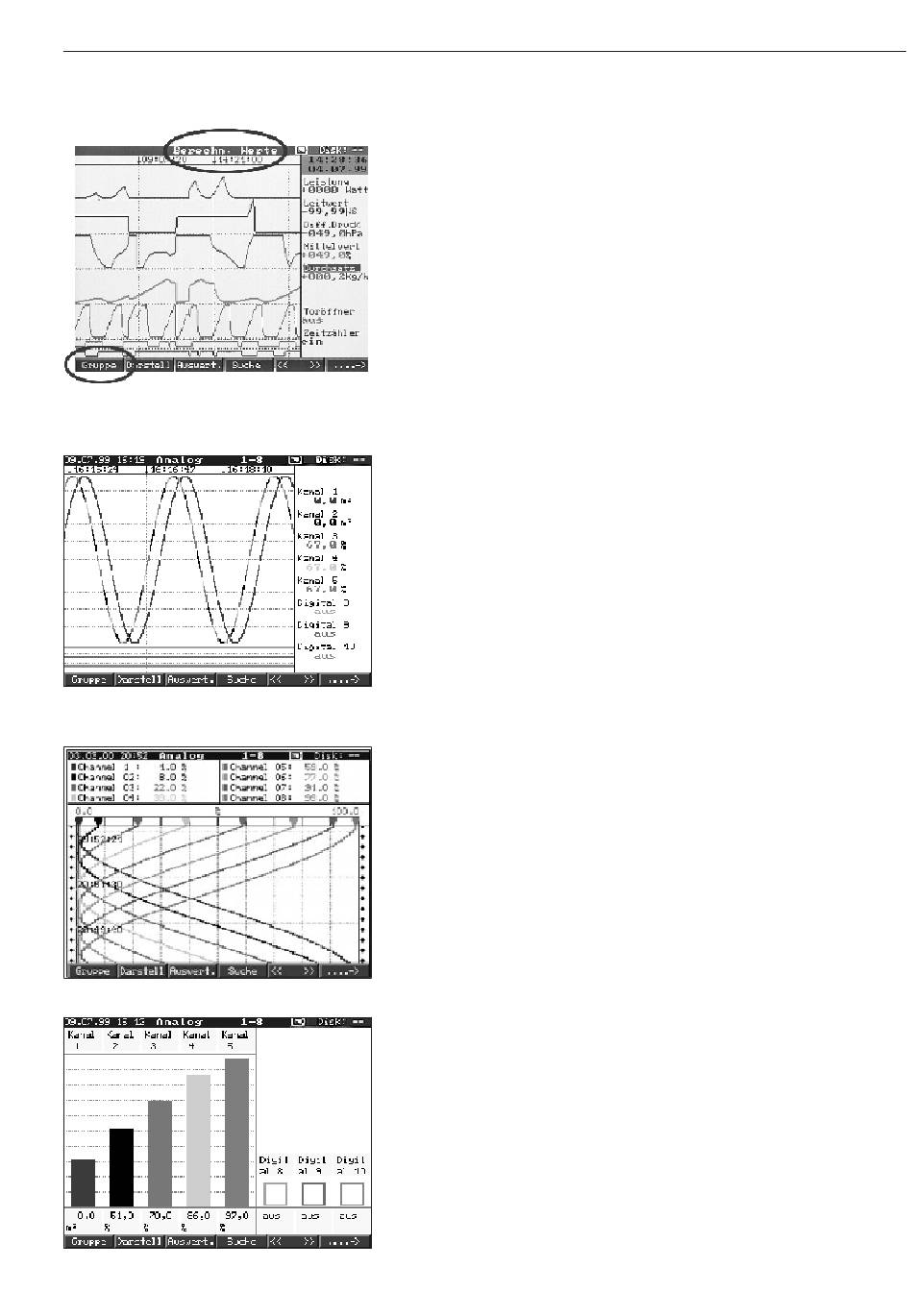

Darstellung:
Auswahl, wie die gewählte
Signalgruppe dargestellt werden soll.
Damit wählen Sie die für die aktuelle
Signalgruppe die optimale Form. Jede
Kanalgruppe wird in der zuletzt
gewählten Darstellungsart angezeigt.
Sie wählen also lediglich die Gruppe,
die Sie interessiert - und schon wird sie
in der gewünschten Form angezeigt.
Kurve:
Die Kanäle werden waagrecht über den
gesamten Bildschirm dargestellt.
Kurve in Bereichen:
Jeder Kanal wird in einer eigenen Spur
dargestellt. Die Kurven überlappen sich
nicht.
Wasserfall:
Wie "Kurve", jedoch Darstellung
senkrecht.
Wasserfall in Bereichen:
Wie "Kurve in Bereichen", jedoch
Darstellung senkrecht.
Bargraph:
Der Momentanwert wird in Balkenform
(mit Grenzwertmarken) angezeigt.
