Groepen Vormen - Endress+Hauser memo-graph Version II Betriebsanleitung

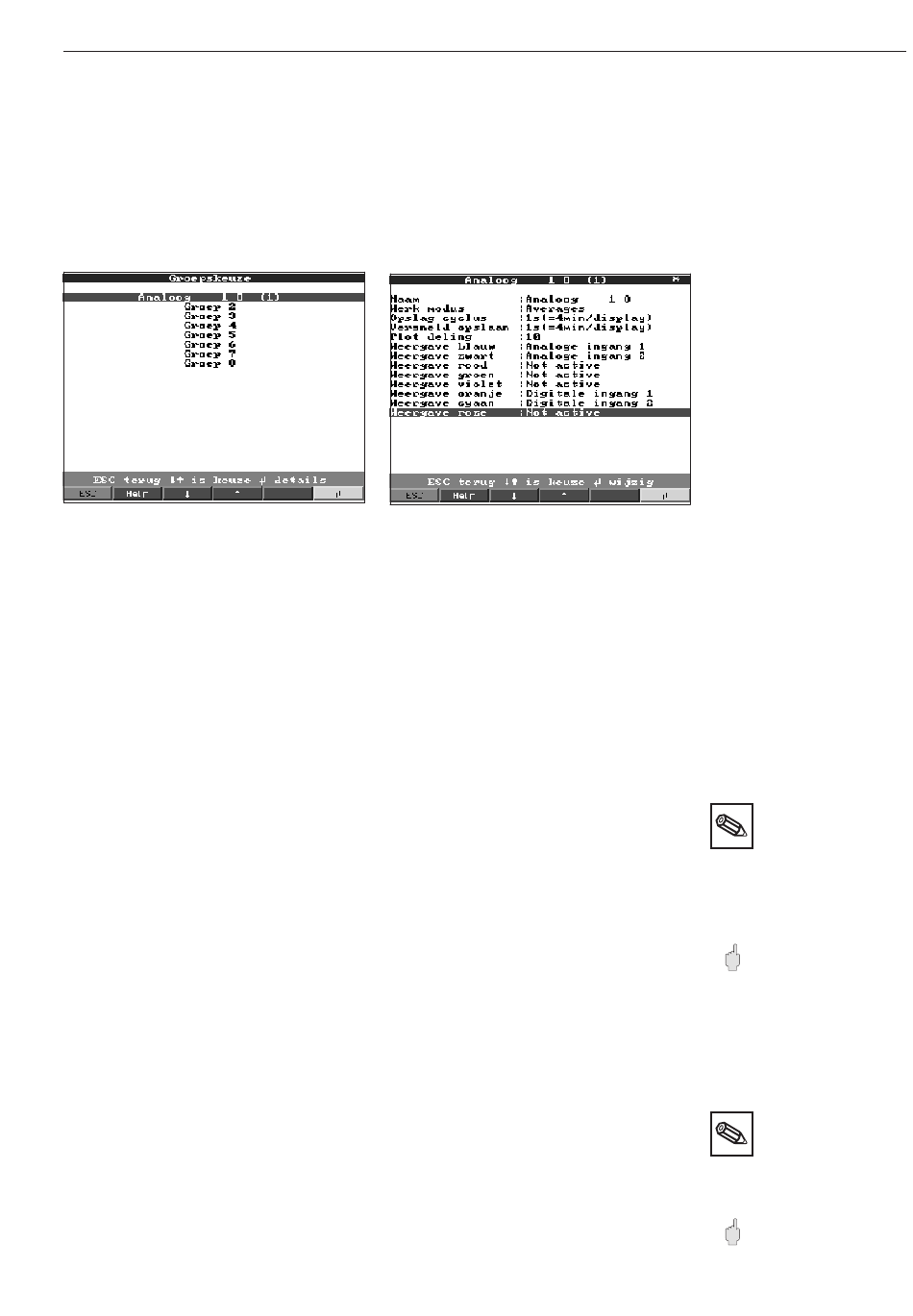

Groepskeuze:
• Alleen die kanalen, die in groepen zijn opgenomen, worden aangewezen en
opgeslagen!
Combineer de analoge- en/of digitale kanalen zodanig in groepen, dat u tijdens
bedrijf met een druk op de knop de voor u belangrijke informatie kunt oproepen
(bijv. temperaturen, signalen in installatiedeel 1, ...).
Aan een groep kunnen maximaal 8 kanalen worden toegekend.
Zinvolle naam voor de aan de groep toegekende signalen, bijv. temperaturen,
hoeveelheden, installatiedeel 1, ...
Geeft aan, hoe de meetwaarden worden getoond en opgeslagen.
"Actuele waarde": De momentele waarden wordt op het opslagtijdstip opgeslagen.
"Averages": De gemiddelde waarden sinds het laatste opslagtijdstip worden bepaald
en opgeslagen. Voorbeeld met opslagcyclus 1 minuut: uit de gedurende 60 s gemeten
worden waarden wordt het rekenkundige gemiddelde bepaald en opgeslagen.
"Blokdiagram (4 kan / gr.)": De minimum en maximum waarden sinds het laatste
opslagtijdstip worden bepaald en opgeslagen.
Voorbeeld met opslagcyclus 1 minuut: uit de gedurende 60 s gemeten waarden
worden de laagste en de hoogste waarde bepaald. Deze worden in de grafiek
verbonden door een lijn getoond en opgeslagen. De digitale aanwijzing toont tijdens
normaal bedrijf de actuele (momentele) waarde welke iedere seconde wordt
geactualiseerd.
Opmerking: in deze werkmodus kunnen er per groep slechts 4 kanalen worden
toegekend!
Tijd voor de meetwaarde-opslagcyclus = cyclus voor display-actualisatie tijdens
normaal bedrijf (er is geen grenswaarde overschreden resp. er worden geen
grenswaarden bewaakt). Daaruit resulteert het zichtbare gebied voor de grafische
weergave in het display (zie waarden tussen haakjes).
Opmerking: des te korter de opslagcyclus, des te groter is het benodigde geheugen
(de ter beschikking staande tijdsperiode in het instrument wordt gereduceerd)!
Tip: om zo lang mogelijke tijdsperioden in het geheugen vast te kunnen houden, moet
u langere opslagcycli kiezen en onder "Werk modus" "Averages" of "Blokdiagram". Zo
kunt u ook een langere tijdsperiode op het display overzien.
Tijd voor de meetwaarde-opslagcyclus = cyclus voor display-actualisering in geval van
grenswaarde-overschrijding. Deze toestand kan bijv. tijdelijk met een hogere resolutie
worden getoond/opgeslagen.
Opmerking: Tenminste een van de aan een groep toegekende analoge signalen
(resp. PROFIBUS meetplaats) moet zich in de grenswaardetoestand bevinden en het
"Versneld opslaan" moet op "versneld" zijn ingesteld (zie "Analoge ingangen -
grenswaarde" resp. "Rekenkundig kanalen - grenswaarden"). Dan worden alle kanalen
in deze groep met de ingestelde alarmcyclus opgeslagen.
Opgelet: des te korter de cyclus voor versneld opslaan, des te groter is het benodigde
geheugen (de ter beschikking staande tijdsperiode in het instrument wordt
gereduceerd)!
5. Instellingen instrument aanpassen - Setup
Naam
Werkmodus
Opslagcyclus
Alarmcyclus
225
