4. Instalación/conexión/ajuste

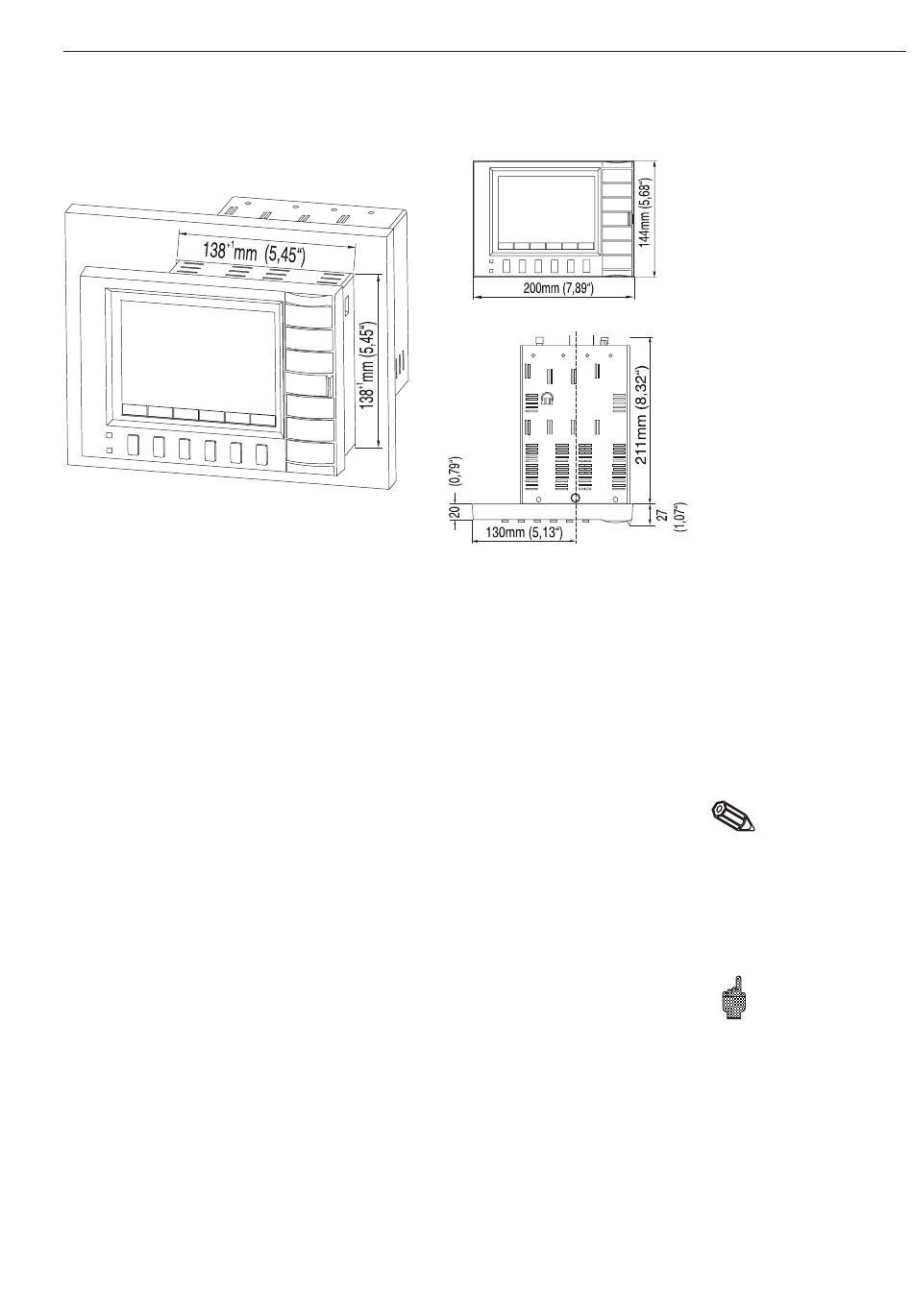

Preparar el orificio requerido en el panel: 138+1 x 138+1 mm (según DIN 43700).
Observar la forma asimétrica de la tapa frontal de la unidad respecto a la caja. La
profundidad para la instalación de la unidad es aprox. 211 mm.
1. Colocar la unidad a través del panel. Para evitar el sobrecalentamiento
recomendamos un espacio posterior de > 10 mm.
2. Sujetar la unidad horizontalmente y fijar los tornillos de sujeción en sus
respecitivos orificios. (superior/inferior o izquierda/derecha).
3. Apretar los tornillos uniformemente con un destornillador.
Nota:
Sólo se requerirá mayor soporte si el panel es muy delgado.
Atención:
Alejar las unidades de fuertes campos magnéticos (comprobar datos técnicos:
protección contra interferencias). Protección ambiental según IP 54.
Rango de temperatura ambiental: 0..50 °C, máx. 57 % humedad relativa sin
condensación.
4. Instalación/conexión/ajuste
4.1 Instalación
4.2 Cond. ambientales
