5.Impostazione dell'unità
Tipo contatore
Limite contatore
Commuta uscita
Testo evento per LV
Messaggi LV
172
Il limite può essere impostato con diversi tipi di contatore (contatore parziale,
giornaliero, mensile, totale/annuale). Questi contatori vengono regolarmente azzerati
(eccetto il totalizzatore annuale che deve essere configurato).
Esempio: contatore giornaliero: azzeramento giornaliero dopo il cambio giorno.
Osservare le impostazioni in "Analisi del segnale".
Limite del contatore nelle unità ingegneristiche preimpostate, p.e. m3, pezzi, ...
La violazione di una soglia commuta il rispettivo relé configurato o open collector. I
numeri dei morsetti sono indicati tra parentesi. Prendere nota delle osservazioni per i
morsetti (vds "Note sulla sicurezza/uso corretto" o "Connessione/schema dei
morsetti").
Nota: il relé si attiva per la violazione di una soglia (relé 1 o 2-5) oppure l'open
collector viene commutato.
Se richiesto, è possibile cambiare questa modalità operativa nel livello di servizio.
Usare questo testo p.e. come messaggio per l'operatore quando il limite è attivo.
Compare sul display se la voce "Messaggi LV" è stata impostata con
"Visualizza+conferma".
"Visualizza+conferma": il messaggio visualizzato deve essere confermato premendo
il tasto di "OK". Il messaggio è composto da data, ora e identificatore canale con
valore di soglia (testo evento LV, alternativo, se è stato immesso).
"Nessuna visualizzazione": La condizione di soglia viene indicata dall'identificatore
del punto di misura, evidenziata con uno sfondo rosso.

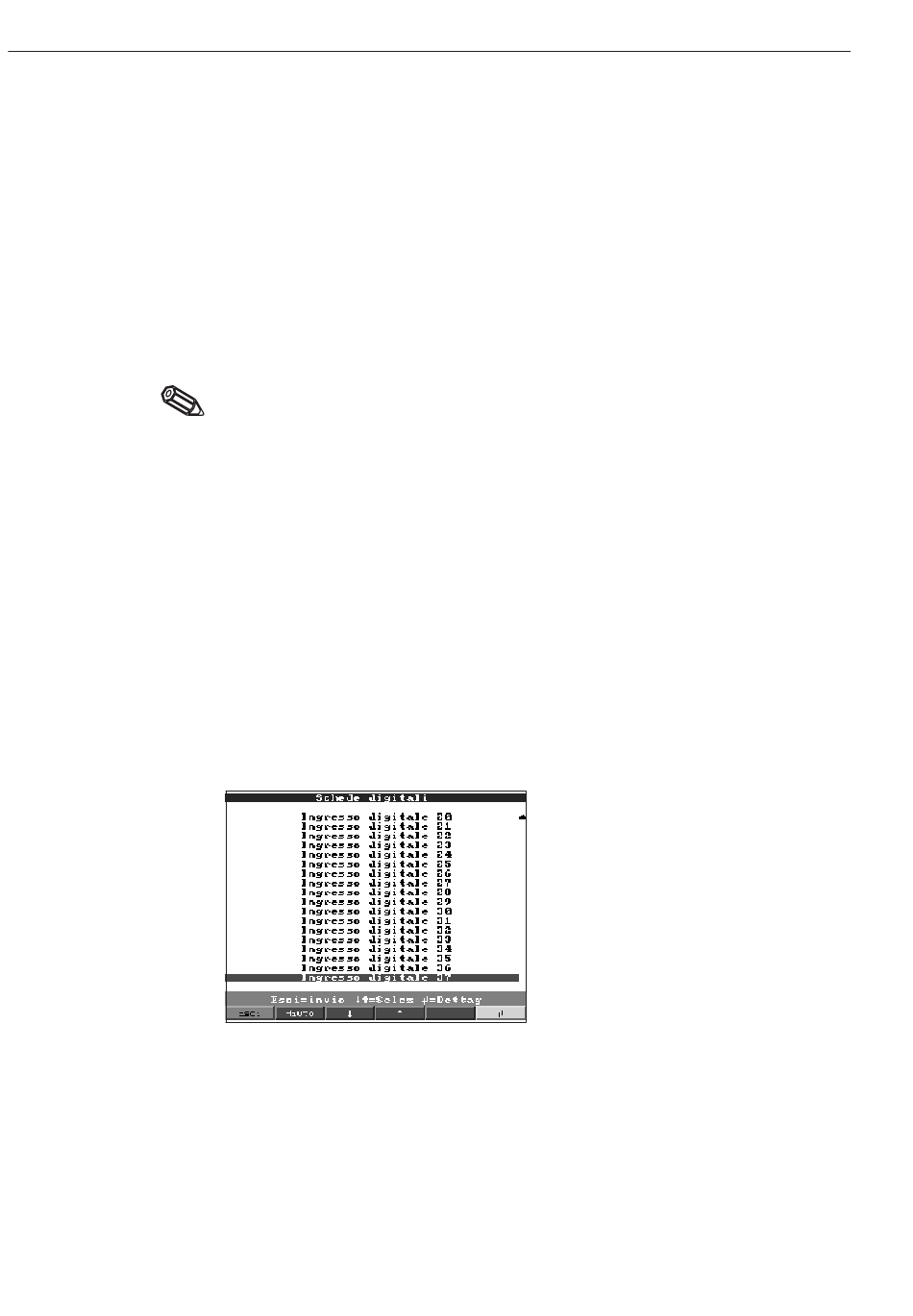

Scheda digitale (opzione):
• La configurazione è possibile se una o entrambe le schede digitali (alternative
alle schede analogiche) sono installate.
Configurazione identica agli "ingressi digitali"
