5. Instellingen instrument aanpassen - Setup
Plot deling
Weergave (kleur)
Meetper. analyse
Dag
Maand
Jaar
Synchronisatie
Reset
226
Geeft aan in hoeveel bereiken het venster in de weergavemodus "curve" moet worden
onderverdeeld.
Voorbeeld: Weergave van 0...100 %: verdeling in 10 kiezen
Weergave van 0...14 pH: verdeling in 14 kiezen
Kies een signaal / een meetplaats. Deze wordt in de opgegeven kleur weergegeven.

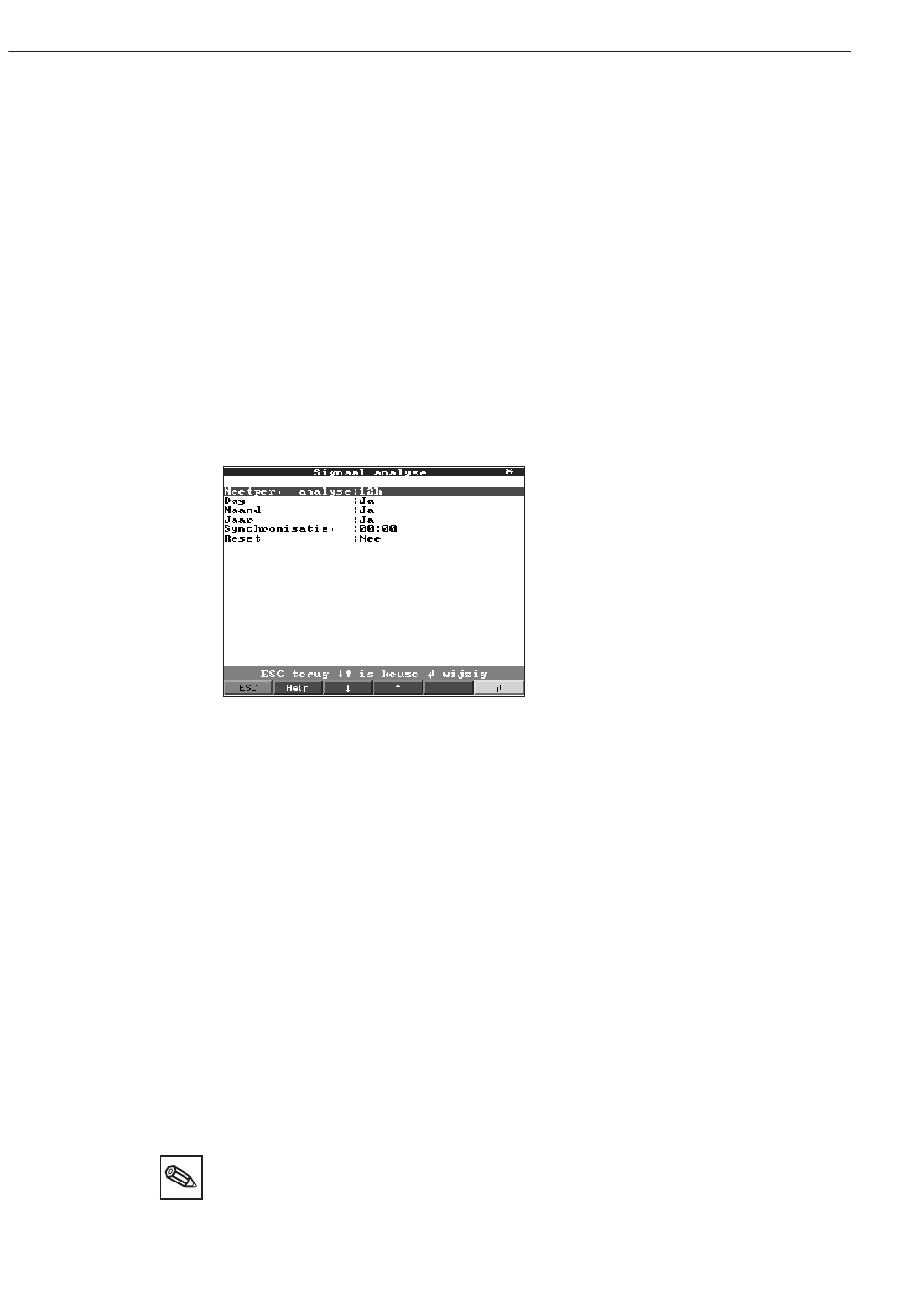

Signaal analyse:
• Deze instellingen zijn alleen noodzakelijk wanneer de in de groepen opgenomen
ingangen automatisch moeten worden geanalyseerd.
• De analyses (minima, maxima, gemiddelde waarden, tellerstanden) kunnen tijdens
normaal bedrijf door een druk op de knop worden getoond.
• Deze informatie wordt bovendien opgeslagen (reduceert de voor de grafiek ter
beschikking staande geheugenruimte), kan naar de PC worden overgedragen en
daar worden gebruikt.
Bepaalt met de hier ingestelde tijdsperioden de min.-, max.- en gemiddelde waarden
en de hoeveelheid.
Bepaalt bij het wisselen van de dag de dagminima, dagmaxima, de gemiddelde
dagwaarde en de daghoeveelheid van alle aan de groep toegekende kanalen.
Bepaalt bij het wisselen van de maand de maandminima, maandmaxima, de
gemiddelde maandwaarde en de maandhoeveelheid van alle aan de groep
toegekende kanalen.
"Ja": Bepaalt bij het wisselen van het jaar de jaarminima, jaarmaxima, de gemiddelde
jaarwaarde en de jaarhoeveelheid van alle aan de groep toegekende kanalen.
"Nee": Alternatief voor functie als jaaranalyse: De bepaling van minima, maxima,
gemiddelde waarde en hoeveelheid wordt continu uitgevoerd. Begin na het resetten
zoals verder hierna beschreven bijv. voor totaalteller).
Tijdstip voor het afsluiten van de signaalanalyses. Voorbeeld daganalyse: op het
ingestelde tijdstip wordt de daganalyse afgesloten d.w.z. deze bevat de analyse van
de meetwaarden over de afgelopen 24 uur.
Met deze functie kunnen de analyses worden gereset (bijv. reset na afronding van de
inbedrijfname van een installatie).
Opmerking: Alle voorgaande (inbedrijfname-) signalen worden gewist.
De grafiek/opslag wordt echter niet beïnvloedt, wanneer u setup verlaat en daar de
vraag "nieuwe programmering opslaan ?" met "Nee" beantwoordt. Wanneer u de vraag
met "Ja" beantwoordt, dan wordt ook de geheugeninhoud en daarmee de grafische
aanwijzing gewist/opnieuw begonnen.
