5. Adaptation du réglage de l'appareil - Setup
Formule
Identification des voies
Fonction "g"
Signal "y1"
Facteur "a"
118

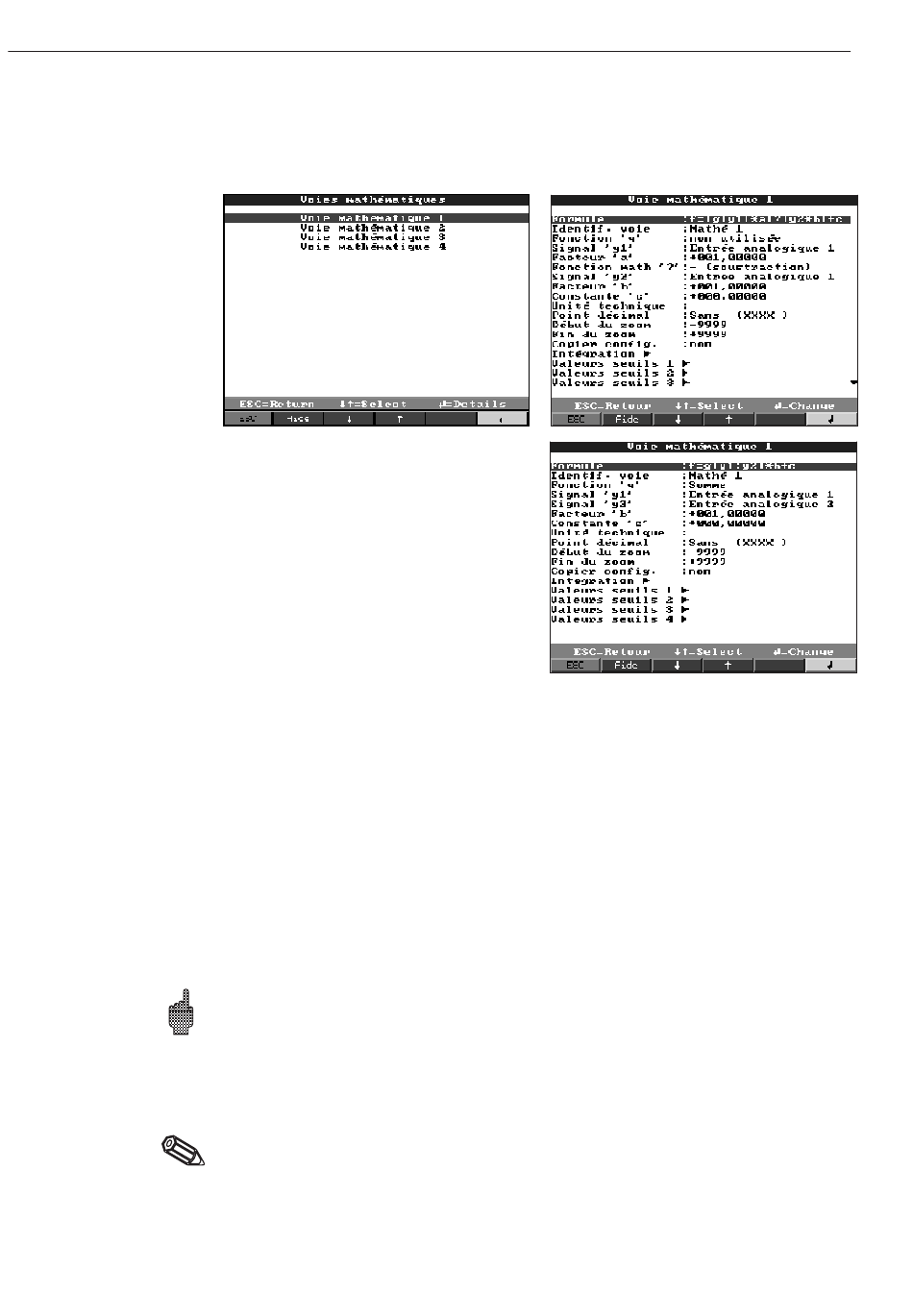

Voies mathématiques (option)
• Réglages nécessaires lorsque les points de mesure analogiques sont
combinés entre eux en voies mathématiques.
Les différentes voies peuvent être combinées mathématiquement entre elles et avec
des facteurs (a/b) /constantes (c). Les voies mathématiques ainsi calculées sont
traitées comme de véritables entrées analogiques, qu'il s'agisse d'un raccordement
usuel ou PROFIBUS (seuils, affichage, etc.)
La formule est la suivante : f = (g(y1)*a)?(y2*b)+c pour pouvoir appliquer des
fonctions ou relier deux voies par le calcul. Avec la formule f = g(y1:y2)*b+c vous
calculez la moyenne ou la somme pour les voies y1 à y2.
Désignation du calcul effectué à travers cette voie (ou désignation de la voie
mathématique).
Pour la formule f = (g(y1)*a)?(y2*b)+c
La fonction mathématique "g" s'applique au signal y1. Ce résultat peut être appliqué
simultanément à un autre signal y2. Si la fonction ne doit être appliquée qu'à y1, il
convient de supprimer la 2ème partie de la formule (y2+B) ab, en choisissant "non
utilisé" pour la relation "?".
Attention : Ig, In, sqrt sont seulement valables pour R+ (quantité de nombres réels
positifs)
Pour la formule f =g(y1:y2)*b+c
La moyenne ou la somme doit être calculée à partir des voies y1 à y2.
Voie à combiner avec une autre voie.
Remarque : Les voies mathématiques peuvent être calculées avec des voies
analogiques si leur numéro de voie est plus petite que le numéro de voie
mathématique actuelle.
Facteur multiplicateur du signal "y1". Réglage par défaut : 1
