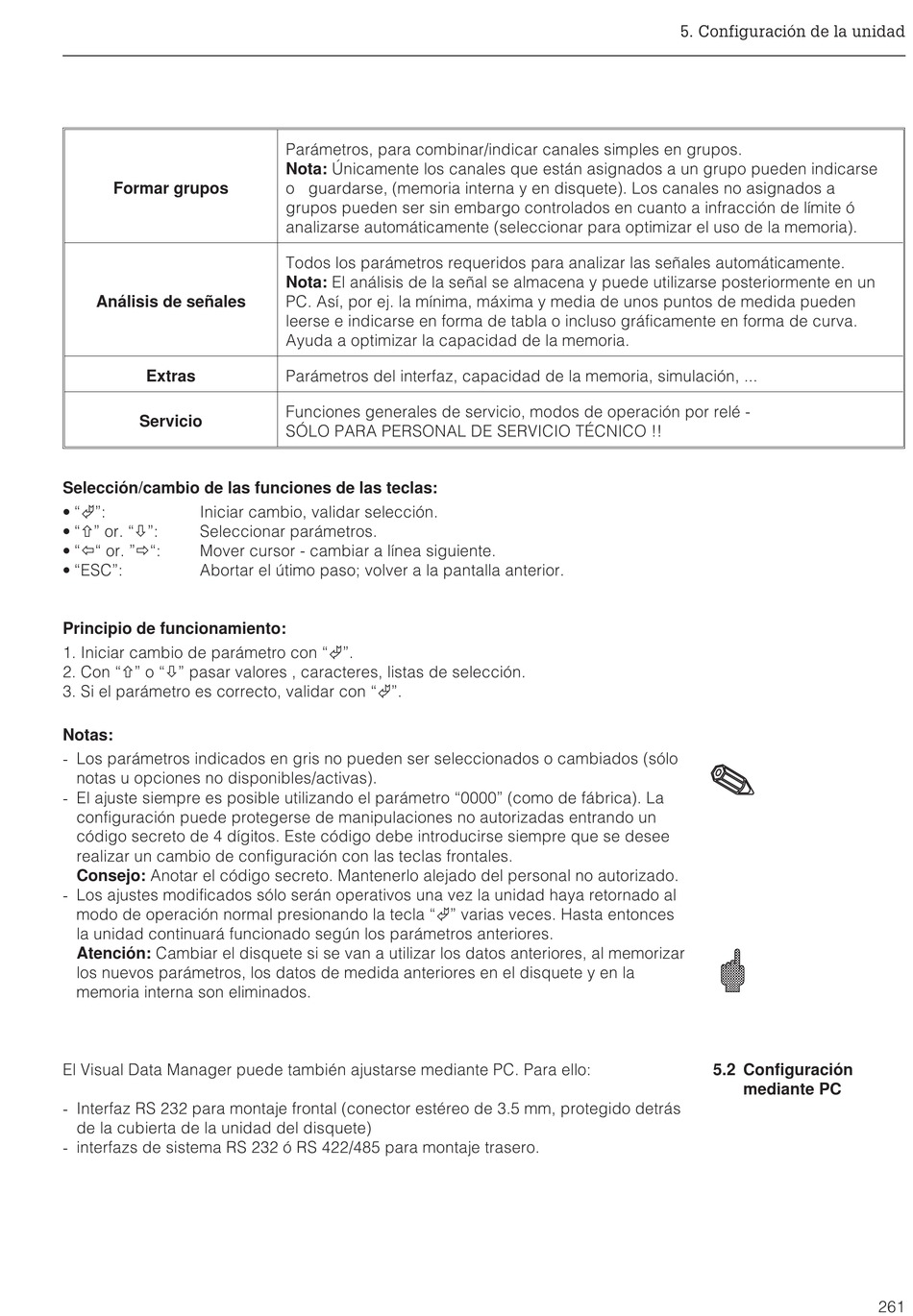

Endress+Hauser memo-graph Version II Betriebsanleitung Seite 263

Formar grupos
Análisis de señales
Extras
Servicio
Selección/cambio de las funciones de las teclas:
• "Ã":
Iniciar cambio, validar selección.
• "ñ" or. "ò":
Seleccionar parámetros.
• "ï" or. "ð":
Mover cursor - cambiar a línea siguiente.
• "ESC":
Abortar el útimo paso; volver a la pantalla anterior.
Principio de funcionamiento:
1. Iniciar cambio de parámetro con "Ã".
2. Con "ñ" o "ò" pasar valores , caracteres, listas de selección.
3. Si el parámetro es correcto, validar con "Ã".
Notas:
- Los parámetros indicados en gris no pueden ser seleccionados o cambiados (sólo
notas u opciones no disponibles/activas).
- El ajuste siempre es posible utilizando el parámetro "0000" (como de fábrica). La
configuración puede protegerse de manipulaciones no autorizadas entrando un
código secreto de 4 dígitos. Este código debe introducirse siempre que se desee
realizar un cambio de configuración con las teclas frontales.
Consejo: Anotar el código secreto. Mantenerlo alejado del personal no autorizado.
- Los ajustes modificados sólo serán operativos una vez la unidad haya retornado al
modo de operación normal presionando la tecla "Ã" varias veces. Hasta entonces
la unidad continuará funcionado según los parámetros anteriores.
Atención: Cambiar el disquete si se van a utilizar los datos anteriores, al memorizar
los nuevos parámetros, los datos de medida anteriores en el disquete y en la
memoria interna son eliminados.
El Visual Data Manager puede también ajustarse mediante PC. Para ello:
- Interfaz RS 232 para montaje frontal (conector estéreo de 3.5 mm, protegido detrás
de la cubierta de la unidad del disquete)
- interfazs de sistema RS 232 ó RS 422/485 para montaje trasero.
Parámetros, para combinar/indicar canales simples en grupos.
Nota: Únicamente los canales que están asignados a un grupo pueden indicarse
o guardarse, (memoria interna y en disquete). Los canales no asignados a
grupos pueden ser sin embargo controlados en cuanto a infracción de límite ó
analizarse automáticamente (seleccionar para optimizar el uso de la memoria).
Todos los parámetros requeridos para analizar las señales automáticamente.
Nota: El análisis de la señal se almacena y puede utilizarse posteriormente en un
PC. Así, por ej. la mínima, máxima y media de unos puntos de medida pueden
leerse e indicarse en forma de tabla o incluso gráficamente en forma de curva.
Ayuda a optimizar la capacidad de la memoria.
Parámetros del interfaz, capacidad de la memoria, simulación, ...
Funciones generales de servicio, modos de operación por relé -
SÓLO PARA PERSONAL DE SERVICIO TÉCNICO !!
5. Configuración de la unidad
5.2 Configuración
mediante PC
261
