Nota: La voce "Esterna" deve essere selezionata all'indirizzo "Analisi del segnale -
Analisi intermedia".
Unità ingegneristiche per l'ingresso contatore.p.e. litri, m3, ... .
Numero di decimali visualizzati sullo schermo.
Fattore impulso = Fattore di moltiplicazione dell'ingresso impulsivo per raggiungere il
valore fisico corretto.
Esempio: 1 impulso corrisponde 5 mc -> Immettere "5".
Descrizione della condizione ingresso di controllo attivo. 5 caratteri.
alto logico = +12...+30 V.
Descrizione della condizione ingresso di controllo non attivo. 5 caratteri.
basso logico = -3...+5 V.
Descrizione del cambio di condizione da basso (-3...+5 V) ad alto (+12...+30 V).
Descrizione del cambio di condizione da alto (+12...+30 V) a basso (-3...+5 V).
I contatori sono memorizzati in periodi temporali (es. giornaliero, mensile... vedi
"Analisi del segnale"). Qui selezionare il contatore che deve essere visualizzato.
Copia della configurazione del canale attuale nel canale selezionato (inclusi glia
allarmi) Gli ultimi due caratteri dell'identificatore del canale sono sostituiti con il
numero del canale.
Nota: se la configurazione di più canali è similare (es. più di un contatore) questa
funzione semplifica la configurazione.
"Visualizza+Conferma": il messaggio visualizzato deve essere confermato premendo
il tasto di "OK". Il messaggio è composto da data, ora ed il testo evento principale B
-> A oppure A -> B.
"Nessuna visualizzazione": Non viene visualizzata la finestra evento. Tuttavia ogni
evento viene ancora inserito nell'elenco eventi (durante il funzionamento normale può
essere richiamato premendo il tasto funzione "Display") L'evento è descritto mediante
sigla "B->A" oppure "A->B" (in alternativa, con un testo evento B->A / A->B, se
questo è stato impostato).
Preimpostazione del totalizzatore/contatore annuale. Utile se il sistema usava in
precedenza un contatore elettromeccanico e si devono sincronizzare i valori.
Attenzione: Le impostazioni diventano attive solo una volta terminata l'impostazione
dell'unità.

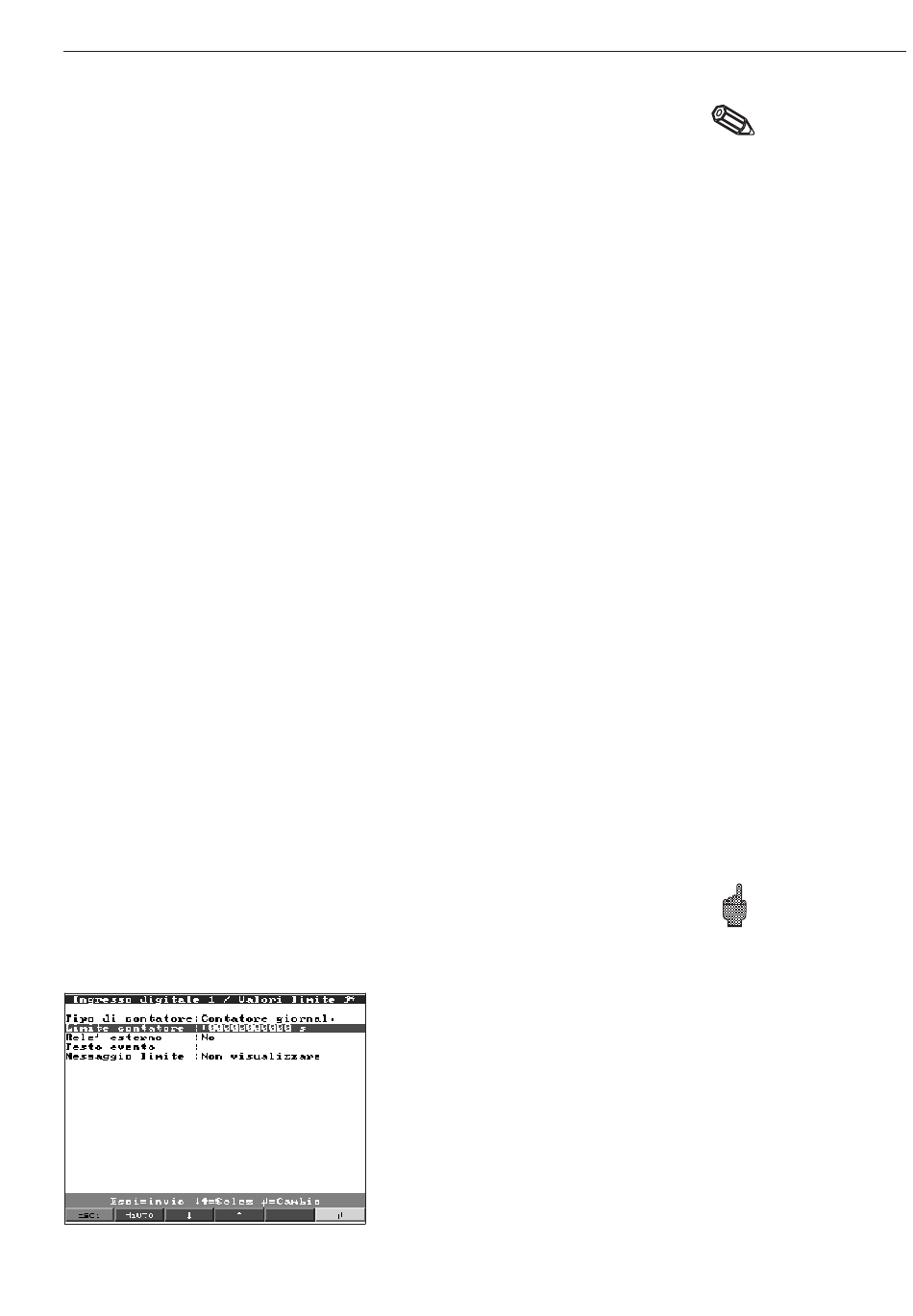

• Limite: l'impostazione è necessaria solo se è richiesto il monitoraggio delle
soglie per questo canale.
5.Impostazione dell'unità
Unità ingegneristica
Decimali
1 impulso =
Descrizione "A"
Descrizione "B"
Testo evento B-> A
Testo evento A -> B
Cosa visualizzare
Copia configurazione
Finestra di evento
Totalizzatore/contatore
anno
