6. Manipulations pendant le fonctionnement
Groupe :
Sélectionnez le groupe que vous voulez
afficher.
- Vous pouvez réunir dans chaque
groupe des points de mesure
analogiques et digitales pour accéder
rapidement à des parties d'installation
ou des signaux qui vont ensemble.
- Vous avez un aperçu de tous les
signaux qui vous intéressent
(par ex. toutes les températures, points
de mesure de l'installation 1, etc.)
- Un groupe qui n'a pas été nommé est
désigné par "groupe x". (par ex. valeurs
calculées)
Mode :
Vous sélectionnez le mode de
représentation du groupe de signal.
Vous sélectionnez aussi la forme
optimale pour le groupe de signal
actuel. Chaque groupe de voies est
affiché dans le dernier mode de
représentation choisi. Vous sélectionnez
le groupe qui vous intéresse - et il est
affiché dans la forme souhaitée.

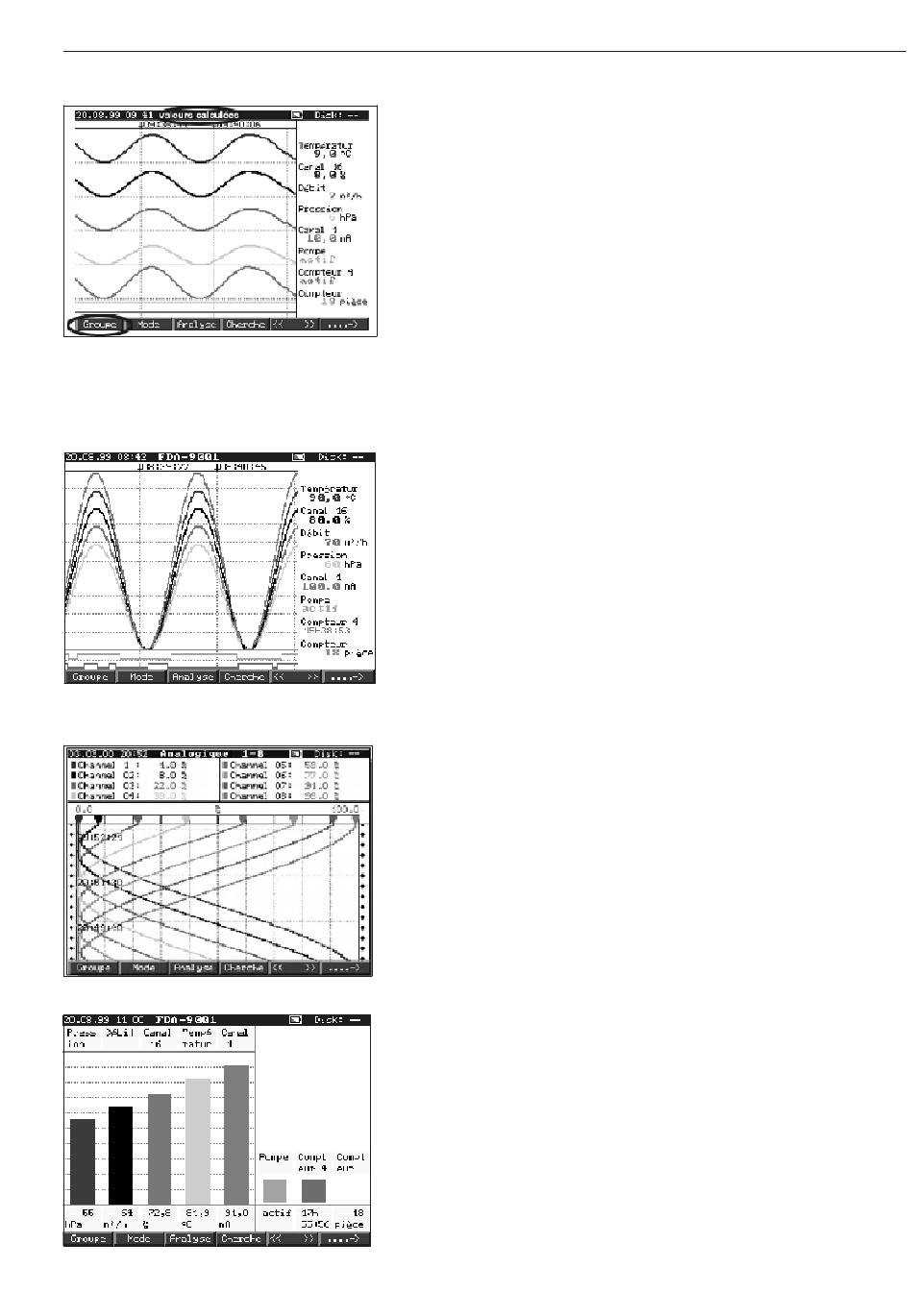

Courbe :
Les voies sont représentées sur la
totalité de l'écran (horizontal).
Groupe de courbes :
Chaque voie est représentée dans une
trace (horizontal). Les courbes ne se
recoupent pas.
Défilement vertical :
Comme "Courbe" mais représentation
verticale
Défilement vertical en zone :
Comme "Groupe de courbes", mais
représentation verticale
Bargraph :
La valeur momentanée est affichée
sous forme de bargraph (avec marques
de seuil).
