Wie "Zoom Anfang". Geben Sie hier aber den oberen Wert des benötigten
Ausschnitts ein.
Beispiel: Meßumformer 5-9 pH. Eingabe hier "9".
Werkseinstellung "0". Eingestellter Wert wird für die weitere Nutzung (Anzeige,
Speicherung, Grenzwertüberwachung) zum real gemessenen Eingangssignal addiert.
Je mehr unerwünschte Störungen dem Meßsignal überlagert sind, desto höher sollte
der Wert eingestellt werden. Ergebnis: schnelle Änderungen werden bedämpft/
unterdrückt (für Experten: "Tiefpass 1. Ordnung").
Nur bei direktem Anschluß von Thermoelementen. "Intern": Kompensation der an den
Anschlußklemmen auftretenden Fehlerspannungen durch Messung der
Rückwandtemperatur. "Extern x °C/°F": Kompensation der Fehlerspannungen durch
Nutzung thermostatisierter externer Vergleichsstellen. Empfehlung bei Verwendung
von Thermoelement Typ B (Pt30Rh-Pt6Rh): Stellen Sie auch bei Direktanschluß ohne
externe Vergleichsstelle stets "Extern (0 °C / 32°F)" ein.
Grund: unlineare Kennlinie dieses Thermoelements im Bereich < 50 °C / < 122 °F.
Kopiert die Einstellungen des aktuellen Kanals in den ausgewählten Kanal (incl.
Grenzwerte). Die beiden letzten Stellen der Kanalbezeichnung des Zielkanals werden
durch dessen Kanalnummer ersetzt.

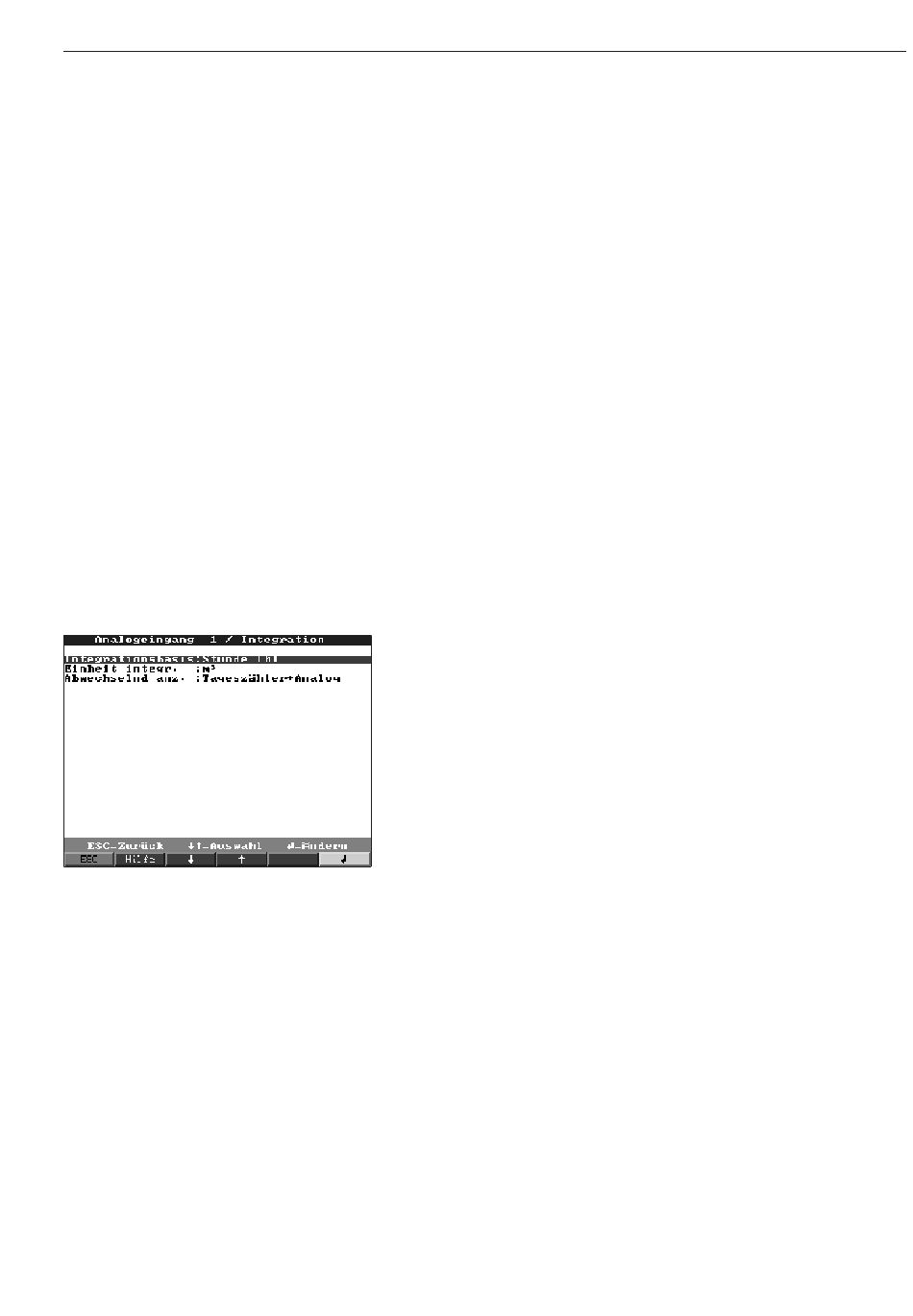

• Integration: Einstellungen nur notwendig, wenn diese Analogmeßstelle - z. B. für
Mengenberechnung - integriert werden soll. Auswertezeiträume siehe Kapitel
"Signalauswertung".
Durch Integration kann aus einem Analogsignal (z. B. Durchfluß in m
3
(in m
) berechnet werden. Wählen Sie hier die entsprechende Zeitbasis.
Beispiel: l/s -> Zeitbasis Sekunden (s); m
Geben Sie hier die Einheit der per Integration ermittelten Menge ein (z. B. "m
Auswahl, ob und welcher Zähler abwechselnd mit dem Momentanwert angezeigt
werden soll. Der Analogwert wird dann für ca. 6 s, der Zählerstand für ca. 4 s
abwechselnd eingeblendet.
3
/h -> Zeitbasis Stunden (h).
5. Geräteeinstellungen anpassen - Setup
Zoom Ende
Offset
Dämpfung/Filter
Vergleichsstelle
Einst. kopieren
3
/h) die Menge
Integrationsbasis
3
").
Einheit integriert
Abwechselnd anz.
15
