Scheda digitale I
451 Relé 9, Contatto 1
452 Relé 9, Contatto 2
551 Relé 10, Contatto 1
552 Relé 10, Contatto 2
651 Relé 11, Contatto1
652 Relé 11, Contatto 2
Interfacce (montate posteriormente):
Connettore Sub-D secondo DIN 41652, presa, 9 pin
Nota: Non collegare i pin inutilizzati.
Pin RS 232
2 TxD
3 RxD
4
5 GND
8
9
Custodia Schermo

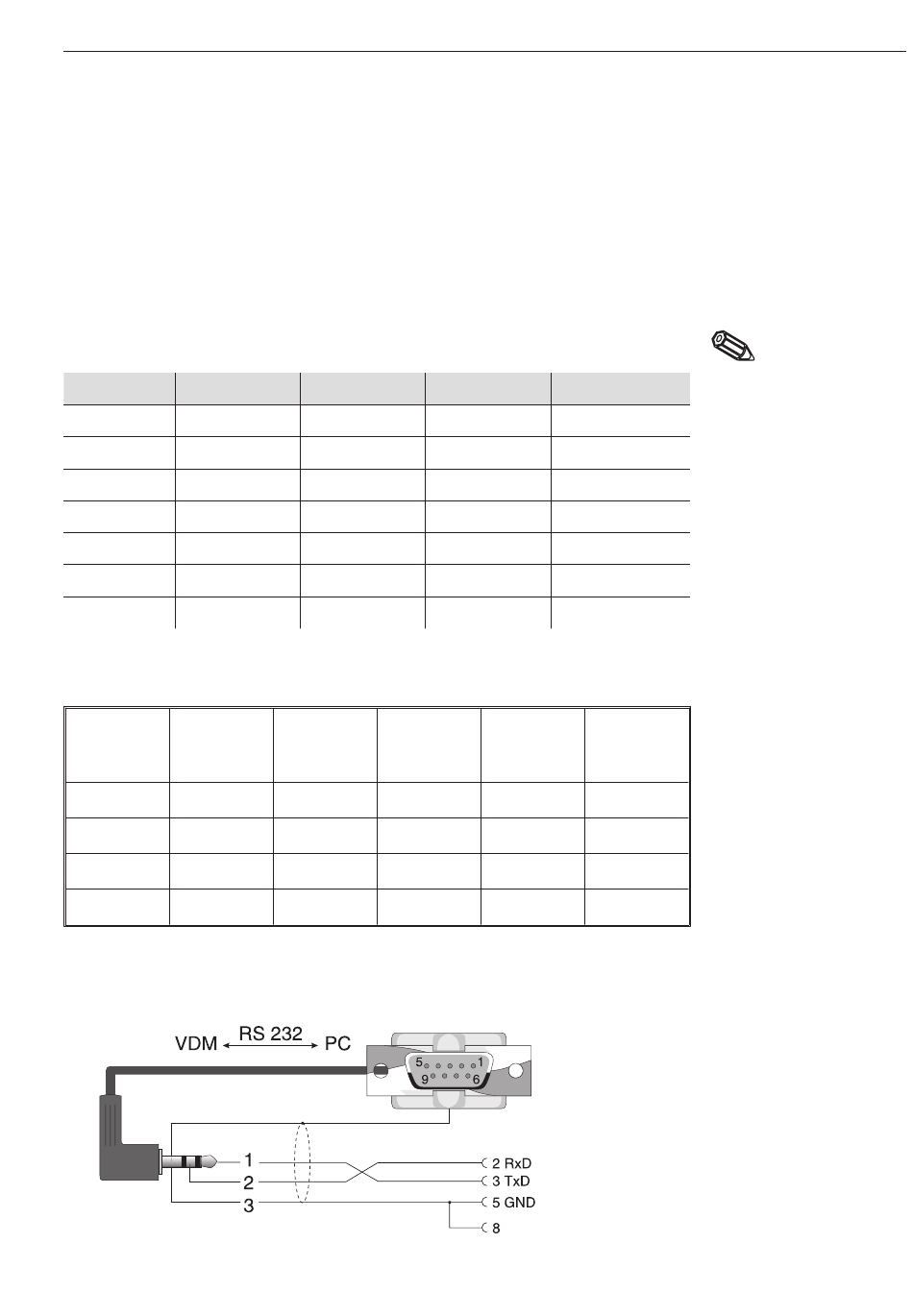

Schema per il cavo di collegamento tra l'interfaccia seriale RS232, montata
posteriormente e il PC o il modem.
9 pin
Segnale RS232
unità
TxD 2
RxD 3
GND 5
Schermo Custodia
Scheda digitale II
A51 Relé 15, Contatto 1
A52 Relé 15, Contatto 2
B51 Relé 16, Contatto 1
B52 Relé 16, Contatto 2
C51 Relé 17, Contatto 1
C52 Relé 17, Contatto 2
RS 422
TxD (+) RxD/TxD (+)
RxD (+)
GND
TxD (-) RxD/TxD (+)
RxD (-)
Schermo
9 pin 25 pin
RS232 PC RS232 PC
2 3
3 2
5 7
(Custodia) (Custodia)
4. Installazione/connessione/impostazione
RS 485 PROFIBUS DP
RXD/TXD (+)
RxD/TxD (-)
Schermo Schermo
9 pin 25 pin
RS232 RS232
modem modem
3 2
2 3
5 7
(Custodia) (Custodia)

4.4 Interfaccia seriale

RS 232 montata sul
frontalino/cavo
operativo seriale
