Mathematischer Operator zur Verknüpfung der Kanäle.
Zweites Signal, "y2", das mit dem ersten ("y1") verknüpft werden soll.
Faktor, mit dem das Signal "y2" bzw. g(y1:y2) multipliziert wird. Werkseitige
Einstellung: "1".
Konstante, die zum Ergebnis der Verknüpfung der beiden Signale "y1" und "y2"
addiert wird. Werkseitige Einstellung: "0". Eingabe in der technischen (bzw.
physikalischen) Einheit des Mathematikkanals.
Technische (bzw. physikalische) Einheit des berechneten Kanals, z. B. "Watt" bei der
Multiplikation von Spannung ("Volt") und Strome ("Ampere").
Anzahl der Nachkommastellen für die 4-stellige Anzeige.
Geben Sie hier den kleinsten Wert ein, den die mathematische Verknüpfung ergeben
kann.
Beispiel: y1-Meßbereich = 0...10, a = 5, y2-Meßbereich = 0...20, b=3, k=4,
Addition der Kanäle nach dem Formelschema: y = (0*5) + (0*3) + 4.
Ergebnis: geben Sie "4" ein.
Geben Sie hier den größten Wert ein, den die mathematische Verknüpfung ergeben
kann.
Beispiel: y1-Meßbereich = 0...10, a = 5, y2-Meßbereich = 0...20, b=3, k=4,
Addition der Kanäle nach dem Formelschema: y = (10*5) + (20*3) + 4.
Ergebnis: geben Sie "114" ein.
Kopiert die Einstellungen des aktuellen Kanals in den ausgewählten Kanal (incl.
Grenzwerte). Die beiden letzten Stellen der Kanalbezeichnung des Zielkanals werden
durch dessen Kanalnummer ersetzt.
Einstellungen nur notwendig, wenn das Ergebnis der Mathematischen Verknüpfung -
z. B. für Mengenberechnung zusätzlich integriert werden soll.
Einstellungen nur notwendig, wenn das Ergebnis der mathematischen Verknüpfung
zusätzlich auf Grenzwerte überwacht werden soll.

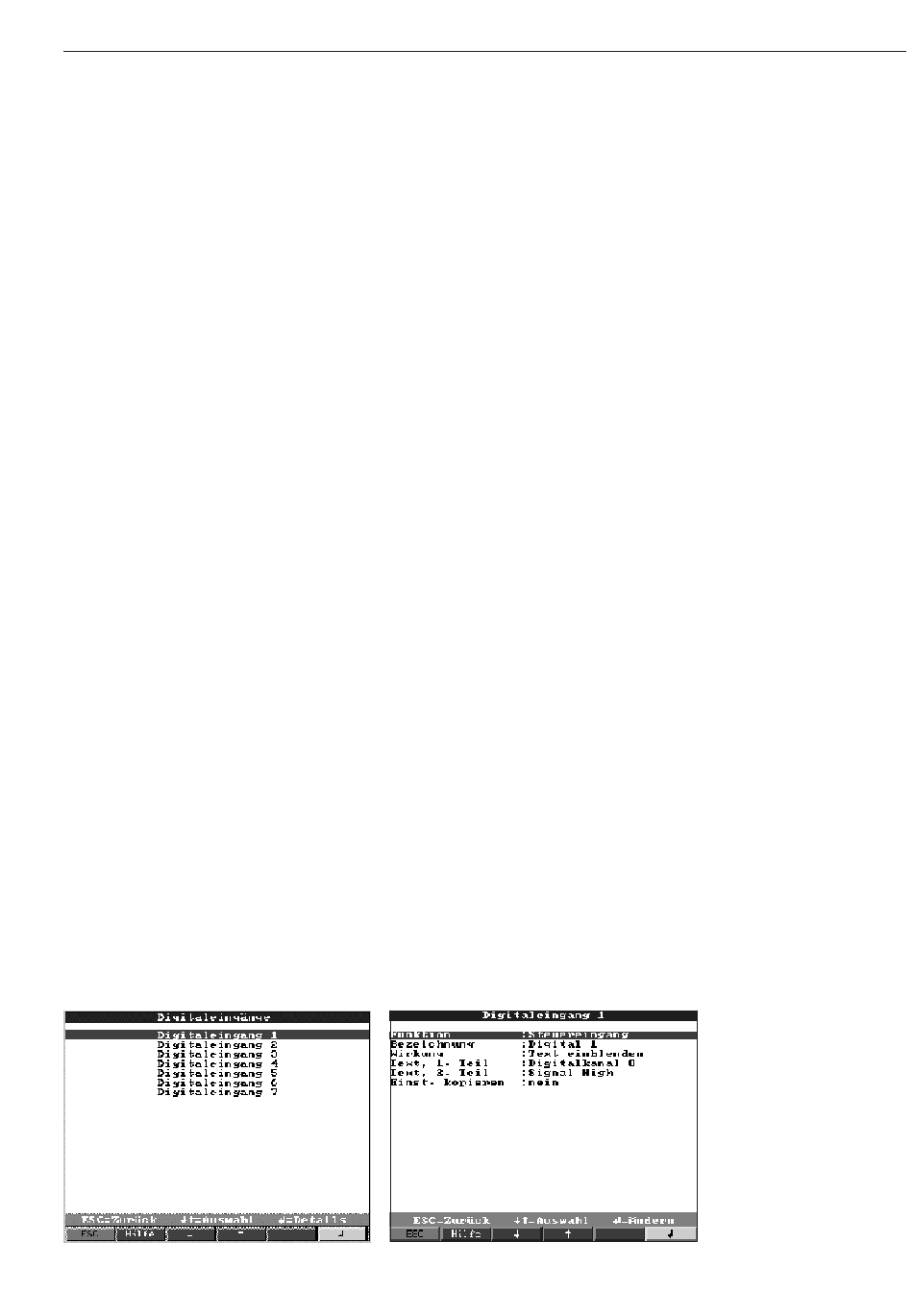

Digitaleingänge (Option):
• Einstellungen nur notwendig, wenn Digitaleingänge (Option - z. B. für Zähler/
Ereignisse) genutzt werden sollen.
5. Geräteeinstellungen anpassen - Setup
Verknüpfung "?"
Signal "y2"
Faktor "b"
Konstante "c"
Einheit/Dimension
Nachkommastellen
Zoom Anfang
Zoom Ende
Einst. kopieren
Integration >
Einstellungen identisch
zu "Analogeingänge -
Integration - ..."
Grenzwert >
Einstellungen identisch
zu "Analogeingänge -
Grenzwerte - ..."
19
