5. Configuración de la unidad
Fórmula
Identificador de canal
Función "g"
Señal "y1"
Factor "a"
Combinación "?"
Señal "y2"
268

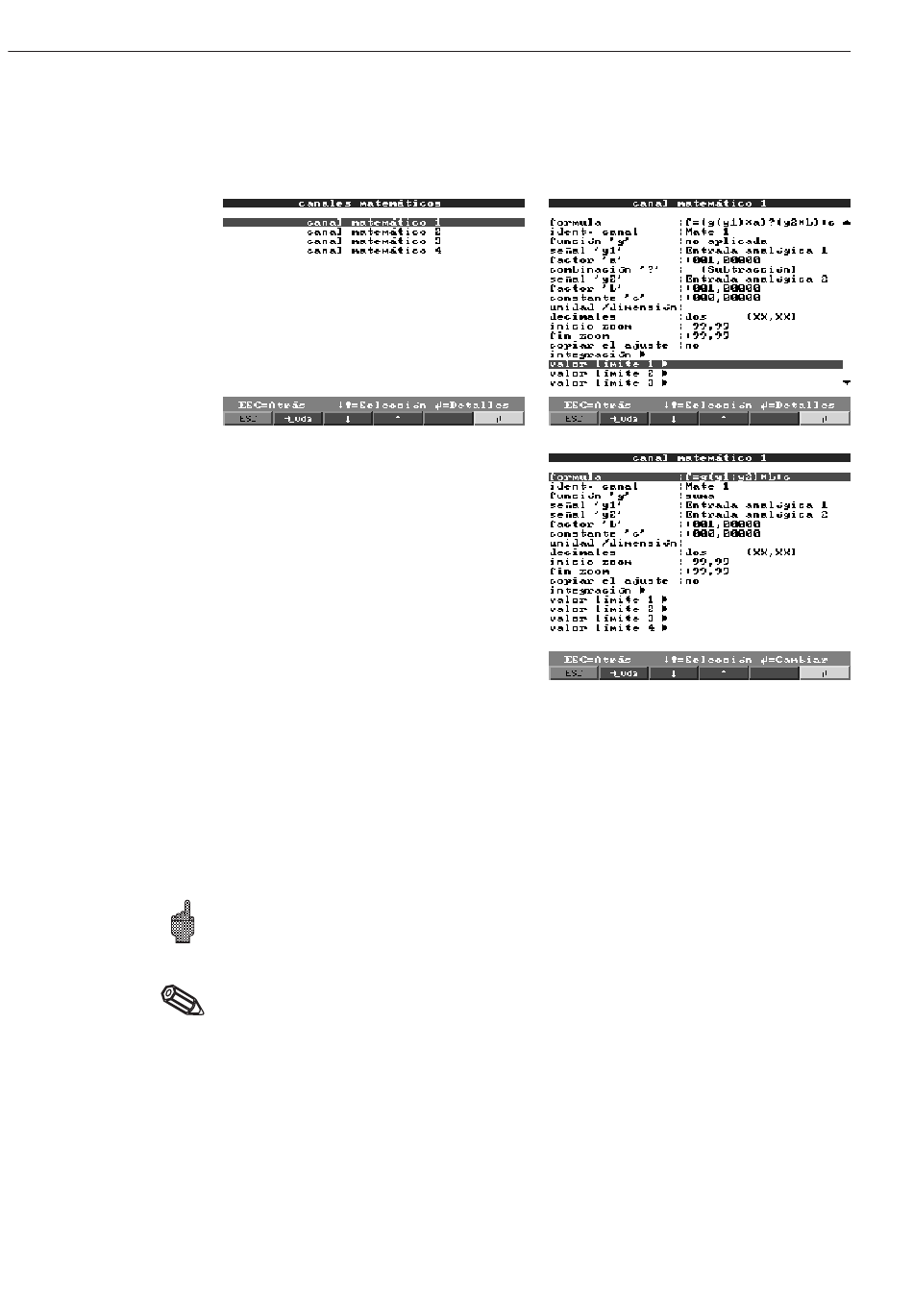

Canales matemáticos (opción):
• Configuración necesaria sólo si puntos de medida analógicos se combinan
matemáticamente.
Los canales individuales pueden combinarse y calcularse matemáticamente
utilizando funciones (g) / factores (a ó b) y constantes (c). Los canales matemáticos
calculados son tratados como canales analógicos "reales". Ello es independiente de
si se han conectado sistemas convencionales o PROFIBUS (límites, indicador, etc.).
La fórmula esquemática es la siguiente: f = (g(y1)*a) ? (y2*b) + c.
Explicación de la función matemática realizada o identificador para el canal
matemático.
Función matemática "g" utilizada con señál "y1".
Atención: log, ln, sqrt puede sólo calcularse a partir de valores positivos (números
reales positivos). Seleccionar "no utilizado" para desconectar esta función.
Canal a combinar con el otro canal ("y2").
Nota: Los canales matemáticos pueden visualizarse en cascada.
Factor, por el cual "y1" se ha de multiplicar. Ajuste de fábrica: "1".
Operador matemático para el cálculo del canal.
Segunda señal, "y2", para combinar con la primera ("y1").
