5. Instellingen instrument aanpassen - Setup
Formule
Kanaal naam
Functie "g"
Signaal "y1"
Faktor "a"
218

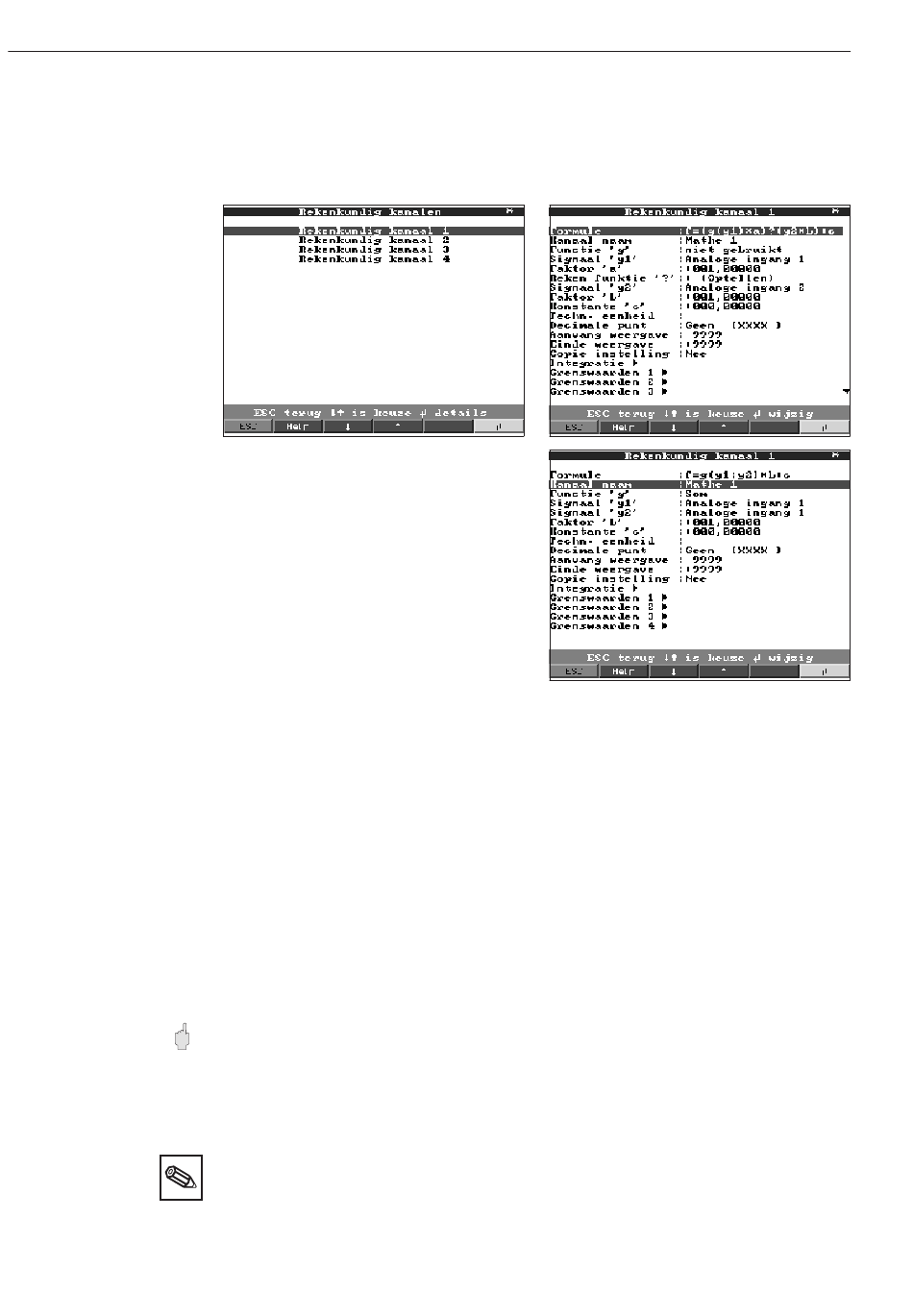

Rekenkundig kanalen (optie):
• Instellingen alleen noodzakelijk wanneer analoge meetpunten onderling
mathematisch moeten worden gekoppeld .
Afzonderlijke kanalen kunnen rekenkundig onderling worden gekoppeld en via
functies (g) / factoren (a resp. b) / constanten (c) worden verrekend. De zo
berekende rekenkundige kanalen worden behandeld als echte analoge ingangen,
onafhankelijk of deze conventioneel zijn aangesloten of via PROFIBUS
(grenswaarden, aanwijzingen, enz.).
Het formuleschema luidt: f = (g(y1)*a) ? (y2*b) + c om functies toe te passen resp.
twee kanalen onderling te verrekenen. Met de formule f = g(y1:y2)*b + c bepaalt u de
gemiddelde waarde resp. het totaal voor de kanalen y1 t/m y2.
Verklaring van de met dit kanaal uitgevoerde berekening (resp. naam van het
rekenkundige kanaal).
In de formule f = (g(y1)*a) ? (y2*b) + c:
De rekenkundige functie "g" wordt op het signaal y1 uitgevoerd. Dit resultaat kan
tegelijkertijd met een ander signaal y2 worden verrekend. Wanneer de functie alleen
op y1 moet worden toegepast schakel dan het tweede deel van de formule (y2+b) uit,
door voor de rekenfunctie "?" "niet gebruikt" te kiezen.
Opgelet: lg, ln, sqrt gelden alleen voor R+ (positieve getallen)
Bij de formule f = g(y1:y2)*b+c:
Keuze, of de gemiddelde waarde of de som uit de kanalen y1 t/m y2 moet worden
bepaald.
Kanaal dat met een ander kanaal ("y2") rekenkundig moet worden gekoppeld.
Opmerking: Rekenkundige kanalen zijn cascadeerbaar.
Factor, waarmee het signaal "y1" wordt vermenigvuldigd. Default-instelling: "1".
