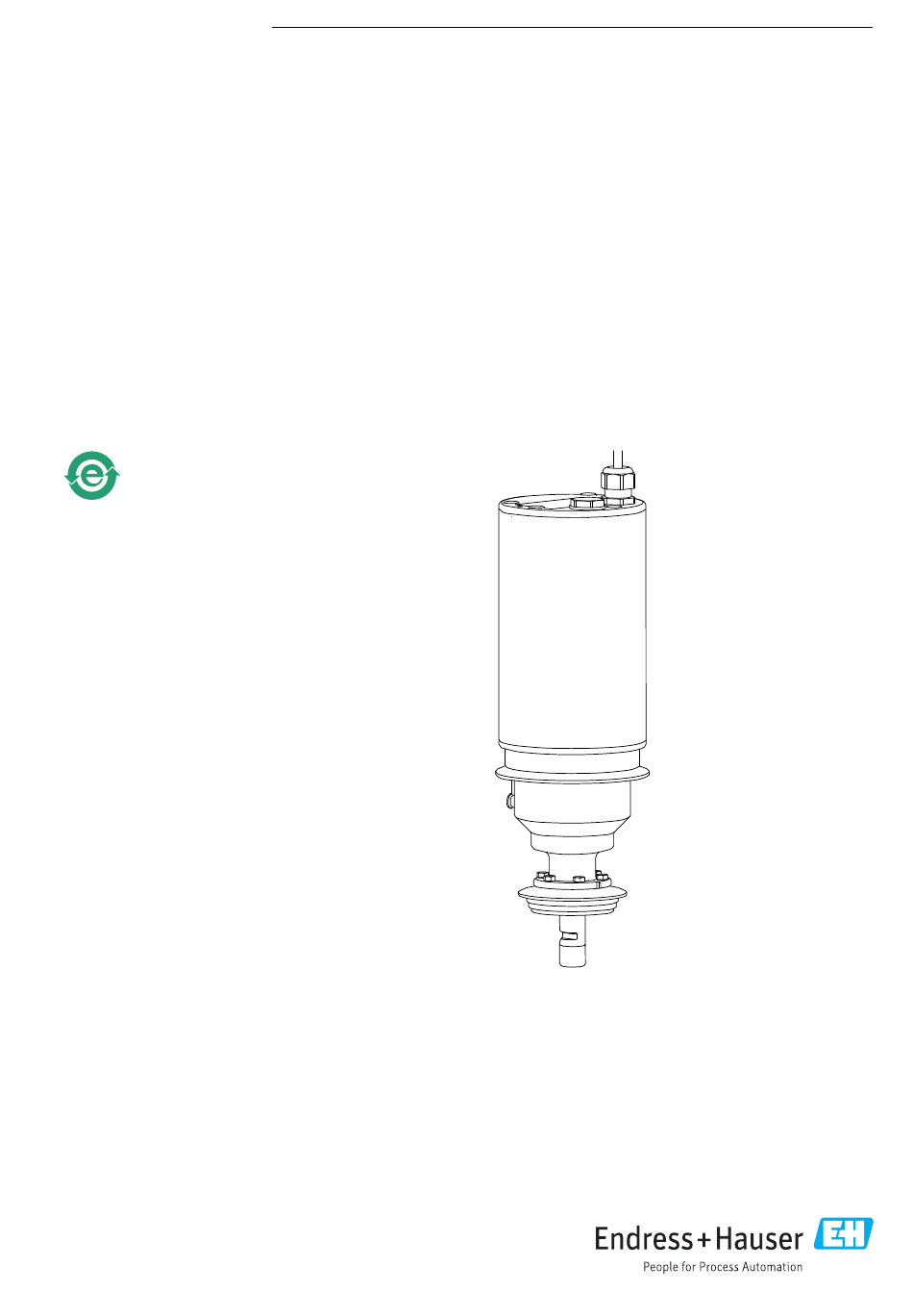

- Seite 1 Products Solutions Services BA01932C/07/DE/01.19 71459091 2020-01-13 Betriebsanleitung Memosens Wave CKI50 Prozessspektrometer zur Messung von Farbe...
-
Seite 3: Inhaltsverzeichnis
Memosens Wave CKI50 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ... . 4 Reparatur ......29 Warnhinweise . -
Seite 4: Hinweise Zum Dokument
Hinweise zum Dokument Memosens Wave CKI50 Hinweise zum Dokument Warnhinweise Struktur des Hinweises Bedeutung Dieser Hinweis macht Sie auf eine gefährliche Situation aufmerksam. GEFAHR Wenn Sie die gefährliche Situation nicht vermeiden, wird dies zum Tod Ursache (/Folgen) oder zu schweren Verletzungen führen. -
Seite 5: Grundlegende Sicherheitshin
Memosens Wave CKI50 Grundlegende Sicherheitshinweise Grundlegende Sicherheitshinweise Anforderungen an das Personal • Montage, Inbetriebnahme, Bedienung und Wartung der Messeinrichtung dürfen nur durch dafür ausgebildetes Fachpersonal erfolgen. • Das Fachpersonal muss vom Anlagenbetreiber für die genannten Tätigkeiten autorisiert sein. • Der elektrische Anschluss darf nur durch eine Elektrofachkraft erfolgen. -
Seite 6: Produktsicherheit
Grundlegende Sicherheitshinweise Memosens Wave CKI50 Im Betrieb: ‣ Können Störungen nicht behoben werden: Produkte außer Betrieb setzen und vor versehentlicher Inbetriebnahme schützen. Produktsicherheit 2.5.1 Stand der Technik Das Produkt ist nach dem Stand der Technik betriebssicher gebaut, geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. -
Seite 7: Produktbeschreibung
Memosens Wave CKI50 Produktbeschreibung Produktbeschreibung Produktaufbau A0037587 1 Prozessspektrometer CKI50 Messkopf Kühlungsanschlüsse für Wasserkühlung Messspalt Prozessanschluss Elektronikeinheit Das Prozessspektrometer kann direkt im Prozess ohne weitere Probenahme betrieben wer- den (in-line). In der Elektronikeinheit sind alle notwendigen Baugruppen enthalten: • Spannungsversorgung •... - Seite 8 Produktbeschreibung Memosens Wave CKI50 A0037674 2 Absorptionsmessung Lichtquelle Optische Fenster Detektor Fließrichtung des Mediums Eine Lichtquelle sendet Lichtstrahlung über die optischen Fenster durch das Medium. Die auftreffende Lichtstrahlung wird auf der Detektorseite gemessen → 2, 8. 3.2.1 Lichtabsorption Das Messprinzip basiert auf dem Lambert-Beer' s chen Gesetz.
-
Seite 9: Warenannahme Und Produktidenti
Memosens Wave CKI50 Warenannahme und Produktidentifizierung Warenannahme und Produktidentifizierung Warenannahme 1. Auf unbeschädigte Verpackung achten. Beschädigungen an der Verpackung dem Lieferanten mitteilen. Beschädigte Verpackung bis zur Klärung aufbewahren. 2. Auf unbeschädigten Inhalt achten. Beschädigungen am Lieferinhalt dem Lieferanten mitteilen. -
Seite 10: Herstelleradresse
Warenannahme und Produktidentifizierung Memosens Wave CKI50 4.2.3 Herstelleradresse Endress+Hauser Conducta GmbH+Co. KG Dieselstraße 24 D-70839 Gerlingen Lieferumfang Der Lieferumfang besteht aus: • 1 Prozessspektrometer in bestellter Ausführung • 1 Betriebsanleitung Zertifikate und Zulassungen 4.4.1 -Zeichen Das Produkt erfüllt die Anforderungen der harmonisierten europäischen Normen. Damit erfüllt es die gesetzlichen Vorgaben der EU-Richtlinien. -
Seite 11: Montage
Memosens Wave CKI50 Montage Montage Montagebedingungen 5.1.1 Abmessungen Ø 114 (4.5) Ø 104 (4.1) Ø 119 (4.7) Ø 90 (3.5) Ø 64 (2.5) Ø 36 (1.4) Ø 60 (2.4) 7.7 (0.3) Ø 84 (3.3) Ø 20 (0.8) A0037519 3 Abmessungen CKI50. -
Seite 12: Einbaulage
Montage Memosens Wave CKI50 WARNUNG Nicht sicher angebrachtes Gerät Verletzungsgefahr durch herabfallende Geräteteile! ‣ Das Gerät ausreichend befestigen und sichern. • Den Einbauort so wählen, dass später eine leichte Zugänglichkeit möglich ist. Dafür eig- net sich besonders die Installation im Bypass. -
Seite 13: Einbaumarkierung
Memosens Wave CKI50 Montage Bei Änderungen der Strömungsrichtung nach Rohrbiegungen kann es im Medium zu Ver- wirbelungen kommen. Der Abstand zwischen Prozessspektrometer und einer Rohrbiegung muss mindestens 1 m (3,28 ft) betragen. 90° A0037832 6 Zulässige und nicht zulässige Einbaulagen in einer Rohrleitung Der beste Installationsort ist im Steigrohr (Position 4). -
Seite 14: Prozessspektrometer Montieren
Montage Memosens Wave CKI50 Prozessspektrometer montieren 5.2.1 Messeinrichtung Die vollständige Messeinrichtung besteht mindestens aus: • Prozessspektrometer CKI50 • Messumformer Liquiline CM44P • Prozessanschluss Varivent N DN50 - 125 Eintauchtiefe 68 mm (2,7 in) (im Lieferum- fang enthalten) Die Vorgaben für den Prozessanschluss Varivent N DN50 - 125 beachten. -
Seite 15: Elektrischer Anschluss
Memosens Wave CKI50 Elektrischer Anschluss Elektrischer Anschluss WARNUNG Gerät unter Spannung! Unsachgemäßer Anschluss kann zu Verletzungen oder Tod führen! ‣ Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden. ‣ Die Elektrofachkraft muss diese Betriebsanleitung gelesen und verstanden haben und muss die Anweisungen dieser Anleitung befolgen. -
Seite 16: Schutzart Sicherstellen
Elektrischer Anschluss Memosens Wave CKI50 Kabelbeispiel (entspricht nicht zwangsläufig dem Originalkabel) 10 Konfektioniertes Kabel 11 Kabel einlegen 12 Schraube festziehen (2 Nm) Außenschirm (frei gelegt) Erdungsschelle Kabelschirm ist durch Erdungs- Kabeladern mit Endhülsen schelle geerdet Kabelmantel (Isolierung) Beachten Sie die Hinweise im Kapitel "Schutzart sicherstellen"... -
Seite 17: Anschlusskontrolle
Memosens Wave CKI50 Elektrischer Anschluss Anschlusskontrolle Gerätezustand und -spezifikationen Aktion ‣ Sind Sensor, Armatur oder Kabel äußerlich unbeschädigt? Sichtkontrolle durchführen. Elektrischer Anschluss Aktion ‣ Sind montierte Kabel zugentlastet und nicht verdrillt? Kabel entdrillen. ‣ Sind Kabeladern lang genug abisoliert und sitzen diese Sitz prüfen durch leichtes Ziehen. -
Seite 18: Inbetriebnahme
Inbetriebnahme Memosens Wave CKI50 Inbetriebnahme Vorbereitungen ‣ Für eine hohe Messgenauigkeit vor Inbetriebnahme die Aufwärmzeit des Prozessspekt- rometers beachten → 30. Installations- und Funktionskontrolle WARNUNG Austretendes Prozessmedium Verletzungsgefahr durch hohen Druck, hohe Temperatur oder durch chemische Gefähr- dung! ‣... -
Seite 19: Betrieb
Memosens Wave CKI50 Betrieb Betrieb Messgerät an Prozessbedingungen anpassen 8.1.1 Referenzspektrum aufnehmen Für Referenzmessungen muss ein Referenzspektrum erstellt werden. Mit dem Referenz- spektrum werden alle nachfolgenden Messungen verrechnet. ‣ Ein Spektrum eines gleichbleibenden und transparenten Mediums (Nulllösung), z. B. destilliertes Wasser, messen. - Seite 20 Betrieb Memosens Wave CKI50 A0039325 14 Prinzip der 2-Punkt-Kalibrierung Messwert Soll-Probenwert Werkskalibrierung Anwendungskalibrierung 1. Einen Datensatz auswählen. 2. 2 verschiedene Kalibrierpunkte im Medium setzen und die entsprechenden Sollwerte eingeben. Außerhalb des kalibrierten Arbeitsbereichs wird linear extrapoliert (graue Linie). Die Kalibrierkurve muss monoton steigend sein.
-
Seite 21: Diagnose Und Störungsbehebung
Memosens Wave CKI50 Diagnose und Störungsbehebung Diagnose und Störungsbehebung Allgemeine Störungsbehebungen Zur Fehlersuche die gesamte Messstelle betrachten: • Messumformer • Elektrische Anschlüsse und Leitungen • Prozessspektrometer Die möglichen Fehlerursachen in der nachfolgenden Tabelle beziehen sich vornehmlich auf das Prozessspektrometer. Problem Prüfung... -
Seite 22: Wartung
Wartung Memosens Wave CKI50 Wartung VORSICHT Säure oder Medium Verletzungsgefahr, Schäden an Kleidung und der Einrichtung! ‣ Schutzbrille und Schutzhandschuhe tragen. ‣ Spritzer auf Kleidung und Gegenständen entfernen. ‣ In regelmäßigen Abständen die Wartungstätigkeiten durchführen. Wir empfehlen Ihnen, die Wartungszeitpunkte im Voraus in einem Betriebstagebuch oder einem Betriebskalender festzulegen. -
Seite 23: Gerät In Den Prozess Bringen
Memosens Wave CKI50 Wartung 2. Gerät samt Kabel aus dem Prozess entfernen. Folgende Arbeiten nur mit dem Ersatzteilkit von Endress+Hauser durchführen → 29 Möglichkeit 2 (Kabel kann nicht entfernt werden): 1. Die Schraubenabdeckung aller Schrauben am Deckel entfernen. 2. Die Schrauben mit einem Inbusschlüssel 3 mm (0,12 in) gleichmäßig lösen. - Seite 24 Anwendung. Das Material FFKM ist gegenüber den üblicherweise im Lebensmittelbereich einge- setzten Medien stabil. Die Wartungsintervalle können daher variieren. ‣ Für den O-Ring-Tausch die Ersatzteil-Kits von Endress+Hauser verwenden → 29. A0041711 A0041710 16 Prozessspektrometer in Wartungsposition ...
- Seite 25 Memosens Wave CKI50 Wartung 2. Den Messkopf vom oberen Teil des Gerätes lösen. 3. Den Messkopf nach unten ziehen. 4. Die 2 optischen Hülsen mit den mitgelieferten gelben Schutzkappen versehen. A0041694 17 Demontage des Messkopf 6 Sechskantschrauben M5x12 (Schlüsselweite 8) A0041695 ...
- Seite 26 Wartung Memosens Wave CKI50 4. Die 2 Innensechskantschrauben am Demontagewerkzeug mit einem Innensechskant- schlüssel (Weite 5 mm (0,2 in)) fixieren. Das Demontagewerkzeug sitzt nun fest auf der Kappe des Messkopfs. A0041726 19 Messkopf auf die Halterung aufsetzen Demontagewerkzeug für den Messkopf (Kit Bestellnummer: 71462055)
- Seite 27 Memosens Wave CKI50 Wartung Kappe vom Messkopf entfernen: 1. Einen Schraubenschlüssel (Schlüsselweite 19 mm (0,75 in)) am Demontagewerkzeug ansetzen. 2. Die Kappe am Messkopf durch Drehen des Schraubenschlüssels (Schlüsselweite 19 mm (0,75 in)) lösen. 3. Die Kappe am Messkopf entfernen.
-
Seite 28: Messkopf Tauschen
Eine Wartung der Formdichtung an den Fenstern (PEEK) ist nicht notwendig, ist jedoch auf Kundenwunsch ab Werk möglich. Diese Arbeiten müssen vom Hersteller-Service durchgeführt werden. Wenden Sie sich an Ihre Vertriebszentrale von Endress+Hauser. → 29 10.1.6 Messkopf tauschen Für möglichst kurze Ausfallzeiten bei Wartungsarbeiten ist es möglich den Messkopf aus- zutauschen. -
Seite 29: Reparatur
Memosens Wave CKI50 Reparatur Reparatur 11.1 Allgemeine Hinweise Die Reparaturarbeiten dürfen nur von Endress+Hauser durchgeführt werden. ‣ Ausschließlich die Ersatzteile von Endress+Hauser verwenden, um eine sichere und stabile Funktion zu gewährleisten. Ausführliche Informationen zu den Ersatzteilen erhältlich über: www.endress.com/device-viewer 11.2 Ersatzteile Bezeichnung... -
Seite 30: Technische Daten
Technische Daten Memosens Wave CKI50 Technische Daten 12.1 Eingang Messgröße CIE L*a*b* , Observer 2°, Illuminant D65, nach DIN EN ISO 11664-4 CIE L*a*b* ist ein geräteunabhängiger Farbraum, der sich aus jeweils 3 Farbwerten zusammensetzt: • L* Helligkeitsachse Spezifizierter Arbeitsbereich: 0 ... 100 •... -
Seite 31: Umgebung
Memosens Wave CKI50 Technische Daten 12.3 Umgebung Umgebungstemperaturbe- –20 … 45 °C (–4 … 113 °F) reich Die angezeigte Temperatur kann aufgrund der Umgebungsbedingungen und der Eigener- wärmung des Prozessspektrometers deutlich von der Temperatur des Mediums abweichen. Lagerungstemperatur –20 … 70 °C (–4 … 158 °F) Schutzart •... -
Seite 32: Konstruktiver Aufbau
Technische Daten Memosens Wave CKI50 12.5 Konstruktiver Aufbau Bauform, Maße Messspalt in 3 verschiedenen Spaltbreiten: • 2 mm (0,08 in) • 5 mm (0,2 in) • 10 mm (0,4 in) Abmessungen → Kapitel "Montage" Gewicht Bei einer Kabellänge von 15 m (49,2 ft) mit Clamp:... -
Seite 33: Stichwortverzeichnis
Memosens Wave CKI50 Stichwortverzeichnis Stichwortverzeichnis 0 … 9 1-Punkt-Kalibrierung ......19 Referenzmessung ......19 2-Punkt-Kalibrierung . - Seite 36 *71459091* 71459091 www.addresses.endress.com...
