Igual que "Inicio de Zoom". Aquí se configura el valor superior de la sección
"Zoomed" (ampliada). Ejemplo: Transmisor 0-14 pH, sec. indicación requerida 5-9
pH. Configurar "9".
Valor por defecto "0". El valor será sumado al valor de la medida real y se podrá
visualizar, almacenar o monitorizar una alarma.
Cuantas menos interferencias se deseen en la entrada de la señal, mayor deberá ser
el valor fijado. Resultado: supresión de cambios rápidos (filtro pasabajos de 1er
orden).
Sólo utilizado con conexión de termopares. "Interna": Compensación del voltaje
erróneo en los terminales de conexión, midiendo la temperatura del panel posterior.
"Externa x °C/ °F": Compensación del voltaje erróneo con puntos de comparación
externos controlados por termostato. Recomendación al utilizar un termopar tipo B
(Pt30Rh-Pt6Rh): Incluso sin comparación externa, siempre configurar "Externa (0 °C /
32 °F)" al conectar directamente.
Motivo: trazo no lineal de este termopar en los rangos < 50 °C / < 122 °F.
Copia los parámetros del canal actual al canal seleccionado (incluidos los puntos de
alarma). Los últimos dos caracteres del identificador del canal destino son
sustituidos por el número del canal.

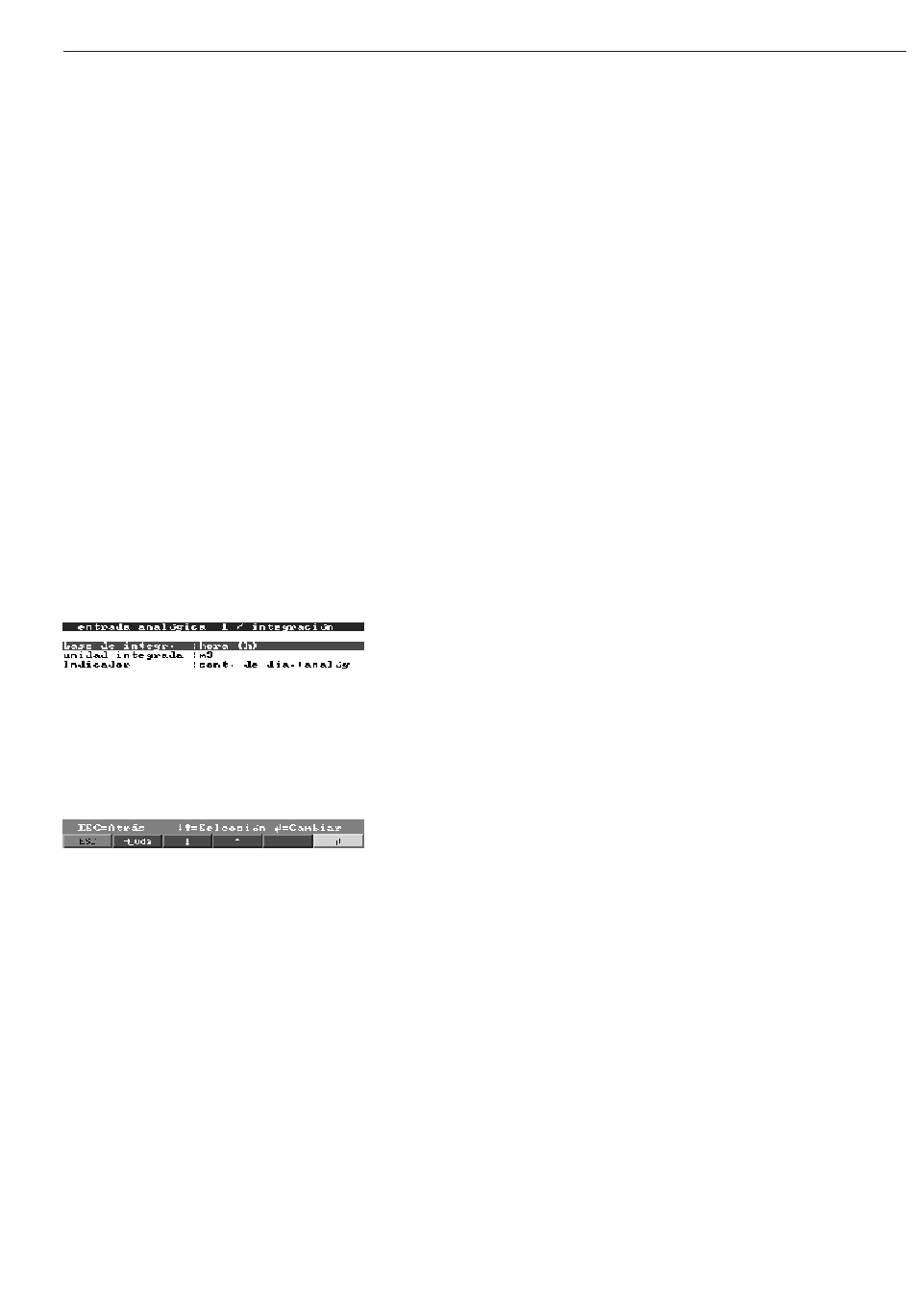

• Integración: Ajuste sólo necesario si este punto de medida analógico ha de ser
integrado, ej. Medida cuantitativa. Para ciclos de análisis ver "Analisis de señal".
Al utilizar la integración, las cantidades (en m3) pueden calcularse a partir de
señales analógicas (ej. caudal en m3/h). Aquí debe seleccionarse el tiempo base
requerido.
Ejemplo: ml/s -> segundos tiempo base (s); m3/h -> horas tiempo base (h).
Configurar las unidades físicas del valor calculado por la función integración (ej. m3).
Seleccionable si el valor instantáneo será presentado con el valor del contador. El
valor analógico es mostrado durante 6 segundos alternándose con el valor del
contador durante 4 segundos.
5. Configuración de la unidad
Fin de Zoom
Offset
Damping/filtro
Compensación
de la unión fría
Copia de parámetros
Base de integración
Unidades físicas de
integración
Indicador simultáneo
