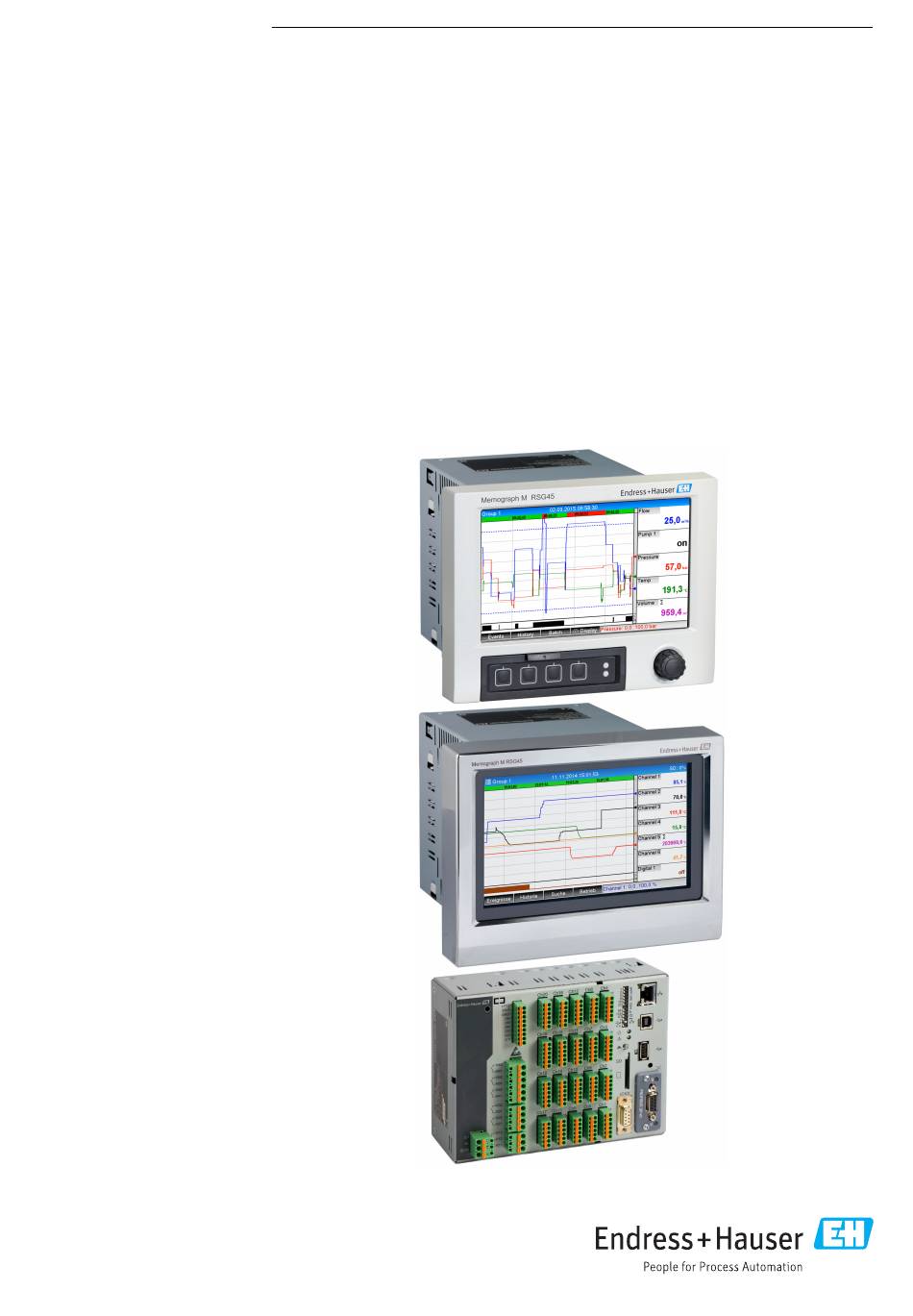

- Seite 1 Products Solutions Services BA01414R/09/DE/02.22-00 71595821 2022-12-22 Gültig ab Version ENU000A, V2.04.xx Betriebsanleitung Memograph M, RSG45 Advanced Data Manager Zusatzanleitung PROFIBUS DP Slave...
-
Seite 3: Inhaltsverzeichnis
Memograph M, RSG45 Inhaltsverzeichnis Inhaltsverzeichnis Allgemeines ......4 Abkürzungsverzeichnis/Begriffser- klärungen ......32 Warnhinweissymbole . -
Seite 4: Allgemeines
Dokumentationen. Für alle Geräteausführungen verfügbar über: • Internet: www.endress.com/deviceviewer • Smartphone/Tablet: Endress+Hauser Operations App Dort finden Sie auch die zum Gerät passende GSD-Datei zum Download. Alternativ kann die GSD-Datei auch von der Produktseite im Internet heruntergeladen werden: www.endress.com/rsg45 → Downloads Firmware-Historie Übersicht der Gerätesoftware-Historie:... -
Seite 5: Anschlüsse
Memograph M, RSG45 Allgemeines Anschlüsse Sicht auf den PROFIBUS DP Anschluss des Gerätes Betriebsmodus-LED Status-LED PROFIBUS-Verbinder DB9F A0051553 1.4.1 Betriebsmodus-LED Funktionsbeschreibung der Betriebsmodus-LED Betriebsmodus-LED Anzeichen für Nicht online/keine Spannung Grün Online, Datentransfer aktiv Grün, blinkend Online, Datentransfer angehalten Rot blinkend (1 Blinken) -
Seite 6: Allgemeines
Allgemeines Memograph M, RSG45 Signal Beschreibung Gehäuse Kabelschirmung Intern verbunden mit Erde über Kabelschirmfilter entsprechend der PROFIBUS- Norm Jeglicher Strom, der von diesem Pin gezogen wird, beeinflusst den Gesamtstrombedarf des Moduls. Abschlusswiderstände Das PROFIBUS-Modul besitzt keine internen Abschlusswiderstände. Jedoch liefert der Pin 6 isolierte 5V-Spannung für eine externe Terminierung. -
Seite 7: Funktionsbeschreibung
Memograph M, RSG45 Allgemeines Klemmenbelegung PROFIBUS-Stecker Pin-Nr. Signal Bedeutung Gehäuse Schirm Funktionserde B-Leitung RxTx (+) Bezugspotenzial +5V Output Versorgung der Abschlusswiderstände A-Leitung RxTx (-) Funktionsbeschreibung Das PROFIBUS-Modul ermöglicht eine Anbindung des Geräts an PROFIBUS DP, mit der Funktionalität eines DP-Slaves für zyklischen Datenverkehr. - Seite 8 Allgemeines Memograph M, RSG45 A0051567 4 Zusatzinfos des PROFIBUS-Moduls Endress+Hauser...
-
Seite 9: Datenübertragung
Memograph M, RSG45 Datenübertragung Datenübertragung Allgemeines Folgende Parameter können vom PROFIBUS-Master zum Gerät übertragen werden: • Analogwerte (Momentanwerte) • digitale Zustände Vom Gerät zum PROFIBUS-Master können folgende Parameter übertragen werden: • Analogwerte (Momentanwerte) • Integrierte Analogwerte • Mathematikkanäle (Resultat Zustand, Momentanwert, Betriebszeit, Gesamtzähler) •... -
Seite 10: Analogkanäle
Datenübertragung Memograph M, RSG45 A0051571 5 Eingabe der Slave-Adresse Sämtliche Universaleingänge und Digitaleingänge sind freigegeben und können als PROFIBUS DP Eingänge verwendet werden, auch wenn sie real als Einsteckkarten nicht vorhanden sind. Analogkanäle PROFIBUS-Master → Gerät: Unter Setup → Erweitertes Setup → Eingänge → Universaleingänge → Universalein- gang X wird der Parameter Signal auf PROFIBUS DP gestellt. -
Seite 11: Digitalkanäle
Memograph M, RSG45 Datenübertragung Die Resultate können zum PROFIBUS-Master übertragen werden, wie im Abschnitt 2.6 beschrieben → 11. Digitalkanäle PROFIBUS-Master → Gerät: Unter Setup → Erweitertes Setup → Eingänge → Digitaleingänge → Digitaleingang X wird der Parameter Funktion auf PROFIBUS DP gestellt. - Seite 12 Datenübertragung Memograph M, RSG45 A0051576 8 Slotübersicht Je nach Datenmenge und Inhalt können Module ausgewählt werden. A0051578 9 Modul-Auswahl Die Bezeichnung bezieht sich auf die Lese-/Schreibrichtung des PROFIBUS-Masters und ist mit den Modulnamen in der GSD-Datei identisch. Beschreibung des Modulnamens: •...
-
Seite 13: Datenübertragung Gerät → Profibus-Master
Memograph M, RSG45 Datenübertragung Module Verwendung AO-PA 5 Byte Analogkanal (Momentanwert) AO-PA 10 Byte AO-PA 15 Byte AO-PA 10 Word DO 2 Byte Digitalkanal (Steuereingang, Ein/Aus-Meldung, Impulszähler, Betriebszeit, Mel- dung + Betriebszeit, Menge aus Zeit) 2.6.1 Datenübertragung Gerät → PROFIBUS-Master Analogkanal, Gesamtzähler oder Betriebszeit... - Seite 14 Datenübertragung Memograph M, RSG45 A0051582 11 Auswahl des gewünschten Moduls und Digitalkanals (Gerät → PROFIBUS-Master) 2.6.2 Datenübertragung PROFIBUS-Master → Gerät Analogkanal Unter Setup → Erweiterter Setup → Kommunikation → PROFIBUS DP → Slot x wird der Parameter Master In/Out auf eines der Module AO-PA z. B. 4 AO-PA gestellt.
- Seite 15 Memograph M, RSG45 Datenübertragung A0051585 13 Analogkanal auswählen (PROFIBUS-Master → Gerät) Digitalkanal Unter Setup → Erweiterter Setup → Kommunikation → PROFIBUS DP → Slot x wird der Parameter Master In/Out auf das Modul 8 DO gestellt. Nach Auswahl der Bitadresse innerhalb des Moduls wird der gewünschte Digitalkanal aus- gewählt.
-
Seite 16: Gerät
Datenübertragung Memograph M, RSG45 2.6.3 Slotübersicht Zur Kontrolle werden die Modulnamen aufgelistet, wie sie ebenfalls im PROFIBUS-Master eingestellt werden müssen: A0051589 16 Slotübersicht nach durchgeführter Änderung Leere Slots werden ignoriert und erzeugen keinerlei Konfigurationsbytes. 2.6.4 Aufbau der einzelnen Prozesswerte Gerät →... - Seite 17 Memograph M, RSG45 Datenübertragung 32-Bit Gleitpunktzahl (IEEE-754) Octet (E) 2 (E) 2 (E) 2 (E) 2 (M) 2 (M) 2 (M) 2 (M) 2 (M) 2 (M) 2 (M) 2 VZ = 0: Positive Zahl VZ = 1: Negative Zahl...
-
Seite 18: Azyklischer Datentransfer
Datenübertragung Memograph M, RSG45 Überprüfung des Messwertstatus (PROFIBUS-Master → Gerät). Digitale Zustände Ein digitaler Zustand wird über zwei Bits in zwei Bytes beschrieben. Byte 0 Bit x = 0: Zustand Low = 1: Zustand High Byte 1 Bit x = 0:... -
Seite 19: Funktion
Memograph M, RSG45 Datenübertragung Funktion Beschreibung Daten 0x04 Chargenname Charge 1...4, Text (max. 30 Zeichen) 0x05 Chargennummer Charge 1...4, Text (max. 30 Zeichen) 0x06 Vorwahlzähler Charge 1...4, Text (max. 8 Zeichen) Charge starten Ist die Benutzerverwaltung aktiv, muss eine ID (max. 8 Zeichen) und ein Name (max. 20 Zeichen) durch ‚;’... - Seite 20 Datenübertragung Memograph M, RSG45 Beispiel: Chargenname „Name“ für Charge 2 Byte func Chargennummer setzen Kann nur gesetzt werden, wenn Charge nicht gestartet wurde. Muss nicht gesetzt werden, wenn in den Geräteeinstellungen nicht verlangt (Direct access 490007). Beispiel: Chargennummer „Num“ für Charge 2...
-
Seite 21: Relais Setzen
Memograph M, RSG45 Datenübertragung Automatische Chargennummer aktiv Fehler, Text hatte nicht darstellbare Zeichen, Text zu lang, Chargennummer falsch Funktionsnummer außerhalb des Bereichs 2.7.3 Relais setzen Es können Relais gesetzt werden, wenn sie in den Geräteeinstellungen auf Remote einge- stellt wurden. Parameter müssen über Slot 0 Index 2 geschrieben werden (siehe Kapitel 3.4 Azyklischer Zugriff →... -
Seite 22: Grenzwertänderungen Initialisieren
Datenübertragung Memograph M, RSG45 Grenzwertänderungen initialisieren Hiermit wird das Gerät auf Grenzwertänderungen vorbereitet. Byte Func Füllbyte Grenzwerte ändern Hiermit wird jeweils ein Grenzwert im Gerät geändert, jedoch noch nicht übernommen. Beispiele: Func Grenzwert Daten Bedeutung 5.22;;60 Grenzwert 1 auf 5.22, keine Spanne, Verzögerung 60 s 5.34... -
Seite 23: Grenzwerte Übernehmen
Memograph M, RSG45 Datenübertragung Grenzwerte übernehmen Hiermit werden die geänderten Grenzwerte im Gerät übernommen und in den Geräteein- stellungen gespeichert. Byte Func Füllbyte Kommunikationsstatus auslesen Damit kann der Status der letzten durchgeführten Grenzwertfunktion ausgelesen werden. Es muss über Slot 0 Index 3 1 Byte ausgelesen werden. -
Seite 24: Einbindung In Simatic S7
Einbindung in Simatic S7 Memograph M, RSG45 Einbindung in Simatic S7 Netzwerkübersicht A0051583 19 Netzwerkübersicht Hardwareprojektierung 3.2.1 Installation und Vorbereitung GSD Datei In der Hardwarekonfiguration: Die Installation erfolgt entweder über Extras/GSD-Dateien installieren im HW Konfig oder durch Kopieren der GSD- und BMP- Dateien in das vorgesehene Verzeichnis der Soft- ware STEP 7. -
Seite 25: Projektierung Des Geräts Als Dp-Slave
Einbindung in Simatic S7 3.2.2 Projektierung des Geräts als DP-Slave In HW Konfig: 1. Ziehen des Geräts Memograph M aus dem Hardware Katalog → PROFIBUS DP → Weitere Feldgeräte → Allgemein in das PROFIBUS DP Netzwerk. 2. Vergabe der Teilnehmeradresse. Ergebnis: A0051597 ... -
Seite 26: Beispielprogramm
Einbindung in Simatic S7 Memograph M, RSG45 Bei Nichtübereinstimmung wird folgende Meldung ausgegeben: A0051599 23 Meldung am Gerät bei Konfigurationsfehler An diesem Beispiel sieht man, dass die ersten beiden Module die gleichen Konfigurations- bytes haben, jedoch der Master ein Modul zu wenig definiert hat. - Seite 27 Memograph M, RSG45 Einbindung in Simatic S7 A0051597 25 Einbindung des Gerätes im PROFIBUS-Netzwerk Unter Eigenschaften → Allgemein des DP-Slaves wird die Diagnoseadresse ermittelt, hier 2046: A0051601 26 Ermitteln der Diagnoseadresse Unter Eigenschaften → Parametrieren des DP-Slaves wird DPV1 eingestellt:...
-
Seite 28: Übertragung Eines Textes Über Slot 0, Index 0 (Siehe 2.7.1)
Einbindung in Simatic S7 Memograph M, RSG45 A0051602 27 Einstellungen für DPV1 3.4.1 Übertragung eines Textes über Slot 0, Index 0 (siehe 2.7.1→ 18) Ein Datenbaustein DB50 der Struktur WRREC_DB wird erstellt: A0051603 28 Datenbaustein DB50 Online kann im Datenblock ab RECORD[0] der zu übertragende Text eingetragen werden:... - Seite 29 Memograph M, RSG45 Einbindung in Simatic S7 A0051604 29 Datenbaustein DB50 online In OB1 wird der Aufruf des SFB53 WRREC implementiert, mit der ein Datensatz in die adressierte Baugruppe geschrieben werden kann. A0051605 Dieser SFB-Aufruf schreibt den Datensatz („WRREC_DB“.RECORD DB50 ) mit der Länge 10 („WRREC_DB“.LEN) an den Slave mit der Diagnoseadresse 0x7FE (2046).
-
Seite 30: Auslesen Der Relaiszustände Über Slot 0, Index 2 (Siehe 2.7.3 )
Einbindung in Simatic S7 Memograph M, RSG45 Zum Start der Übertragung wird M11.0 auf true gesetzt. Die Übertragung beginnt. Bevor eine weitere Übertragung gestartet werden kann, muss M11.0 zuvor wieder auf false gesetzt werden. A0051607 31 Ablauf der Kommunikation des azyklischen Dienstes 3.4.2... -
Seite 31: Problembehebung
Memograph M, RSG45 Problembehebung Problembehebung Problem Ursache Behebung Die LED BUSF an Konfiguration vom Gerät und Kontrolle mit Hilfe der Slotübersicht (siehe Abschnitt 2.6.3 der SPS leuchtet des PROFIBUS-Masters sind Slotübersicht → 16) nicht identisch Slave-Adresse nicht identisch Überprüfung der Slave-Adresse siehe: 2.2 Einstellungen im Setup →... -
Seite 32: Störungsbehebung Profibus Dp
Störungsbehebung PROFIBUS DP Memograph M, RSG45 A0051611 Störungsbehebung PROFIBUS DP Lösungsansätze bei Problemen Problem Ursache Behebung Die LED BUSF Konfiguration vom Gerät und Kontrolle mit Hilfe der Slotübersicht (siehe Abschnitt 2.6.3 an der SPS des PROFIBUS-Masters sind Slotübersicht → 16) - Seite 33 Memograph M, RSG45 Stichwortverzeichnis Stichwortverzeichnis Analogkanäle ......10 Anschlüsse ....... . . 5 Bautraten .
