5. Instellingen instrument aanpassen - Setup
Verlichting uit
Signaal
Kanaal label
Techn. eenheid
Decimale punt
Meetbereik start
Meetbereik einde
Aanvang weergave
214

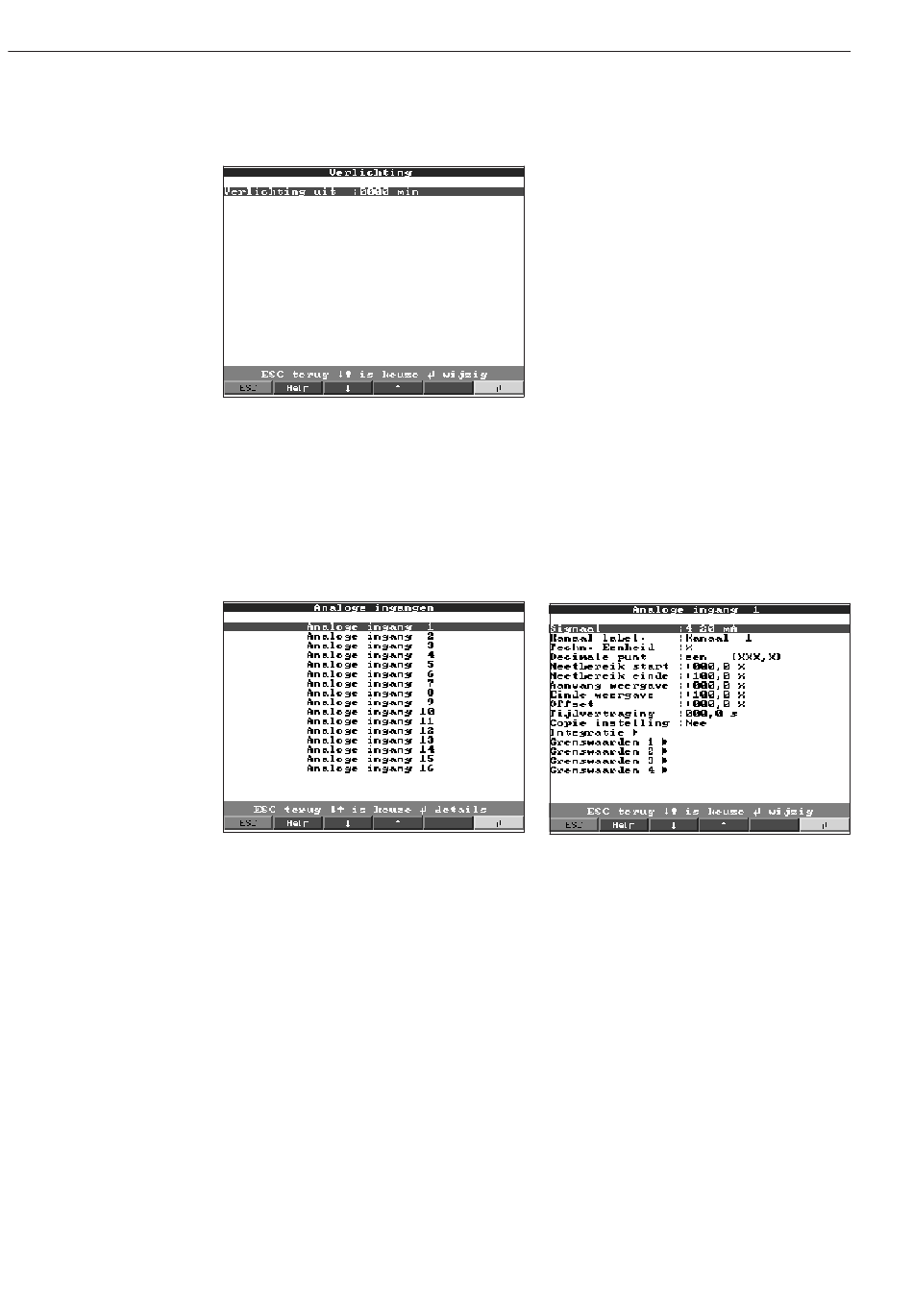

• Verlichting: Instelling voor de afschakeling van de achtergrondverlichting
("screen-saver": uitschakeling verhoogd de levensduur van de
achtergrondverlichting).
Schakelt het display xxxx minuten na de laatste toetsbediening uit
(achtergrondverlichting wordt uitgeschakeld). Alle overige functies blijven actief
(groene LED brandt). Druk op een willekeurige toets, om de verlichting weer in te
schakelen. "0000 min" = geen uitschakeling

Analoge ingangen:

• Instellingen/grenswaarden van de aangesloten meetpunten voor analoge
meetsignalen.
Per kanaal vrij instelbaar. Zie ook "Aansluitingen / klemmenschema".
Benaming van de op dit kanaal aangesloten meting. 10-decaden.
Opgave van de technische (fysische) eenheid voor de op deze ingang aangesloten
meting (bijv. bar, °C, m3/h, ...). 5-decaden.
Aantal decaden na de komma voor de 4-decaden meetwaarde-aanwijzing.
Meetversterkers zetten de fysische meetgrootheden om in standaard signalen.
Voorbeeld: 0-14 pH van de sensor wordt omgevormd in 4-20 mA. Voer hier de
aanvangswaarde voor het meetbereik in. Bij 0-14 pH dus "0".
Gebruik idem als meetbereik start. Voer hier echter de meetbereikseindwaarde in,
voorbeeld: "14" bij een meetversterker van 0 - 14 pH
Wanneer niet het totale meetversterkerbereik wordt gebruikt, kunt u hier de onderste
waarde van een benodigd deelbereik invoeren (daarmee realiseert u een hogere
resolutie).
Voorbeeld: Meetversterker 0-14 pH, benodigd bereik 5-9 pH. Stel hier "5" in.
