Groep:
Kies welke groep moet worden
aangewezen.
- In iedere groep kunnen meetplaatsen
(analoog en digitaal) worden
samengevoegd (zie "Setup-
groepskeuze"). Zo is een snelle
benadering van alle installatiedelen/
samenhangende signalen mogelijk.
- U overziet alle relevante meetplaatsen
in een oogopslag (bijv. bijv. alle
temperaturen, meetplaatsen in
installatie 1, ...).
- Wanneer u een groep heeft benoemd,
dan staat in plaats van "groep x" de
voor u duidelijke beschrijving in de lijst.
Modus:
Keuze, hoe de gekozen groep moet
worden weergegeven. Hiermee kiest u
de voor de actuele signaalgroep meest
optimale vorm. Iedere kanaalgroep
wordt in de laatst gekozen modus
getoond. U kiest dus alleen die groep,
waarin u bent geïnteresseerd, en direct
wordt deze in de gewenste vorm
getoond.

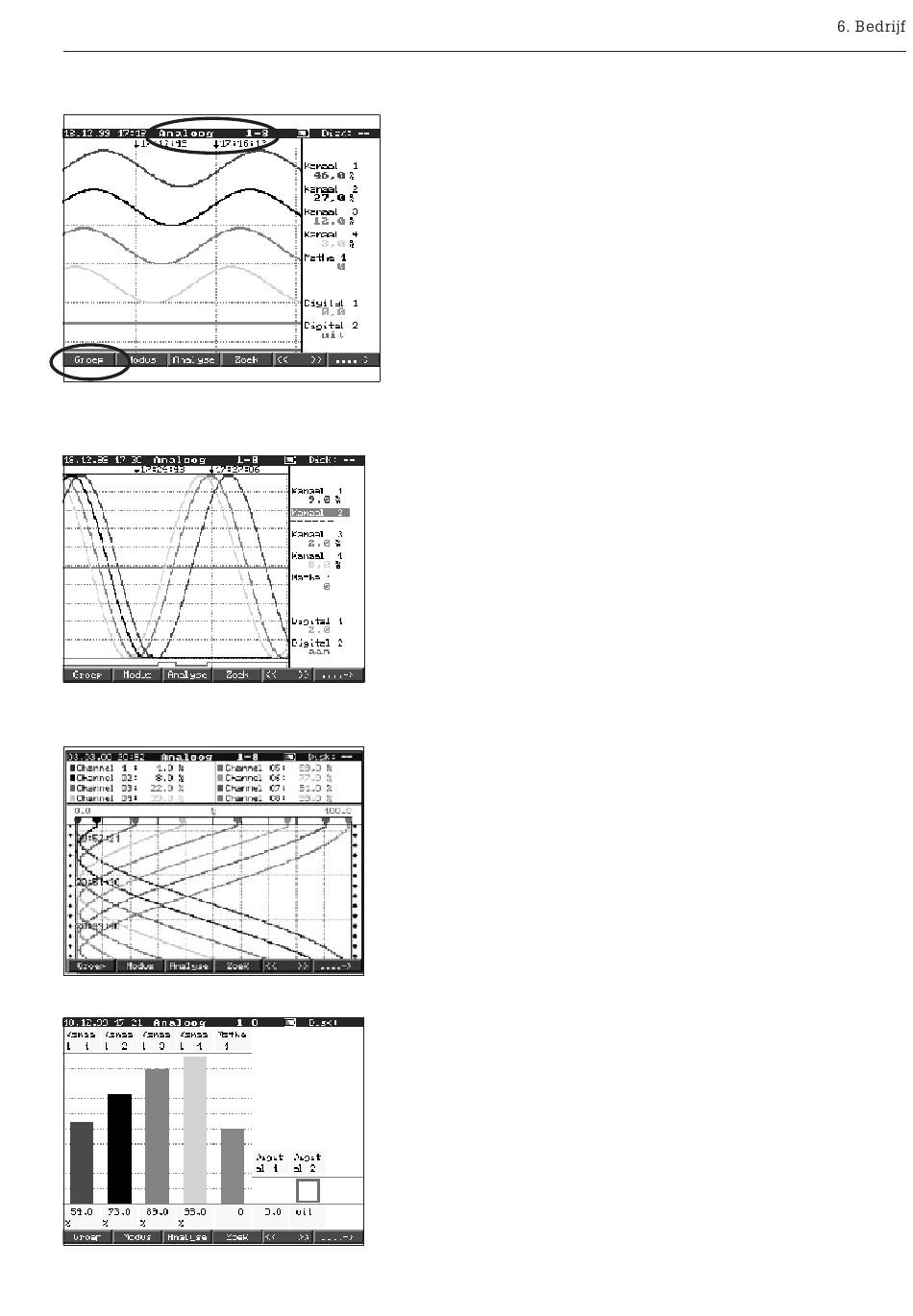

Curve:
De kanalen worden over het gehele
beeldscherm verdeeld weergegeven
(horizontaal).
Curven in groepen:
Ieder kanaal krijgt een eigen spoor
(horizontaal). De curves overlappen
elkaar niet.
Waterval:
zoals "Curve", echter in verticale
presentatie.
Waterval in de meetgebieden:
zoals "Curve in groepen", echter in
verticale presentatie.
Staafdiagram:
De momentele waarde wordt in
staafvorm weergeven (met
grenswaardemarkeringen).
