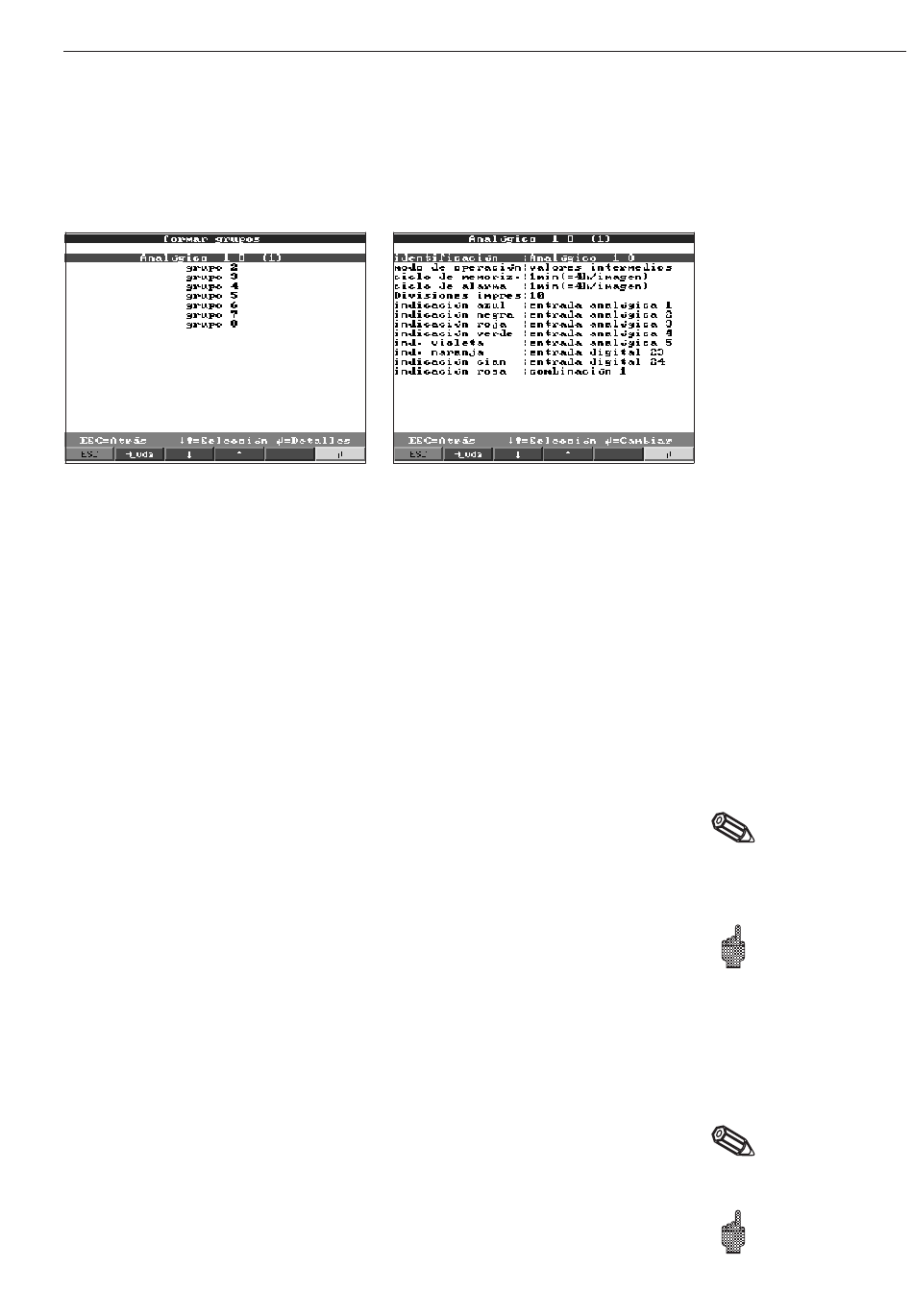

Hacer grupos:
• Sólo los canales asignados a grupos son indicados y guardados!
Combinar canales analógicos y digitales de modo que la información importante
pueda accederse con una tecla (ej. temperatura, señal en planta 1, ...).
Como máximo pueden asignarse 8 canales a un grupo.
El identificador es útil para las señales asignadas a este grupo, ej. temperaturas,
cantidades, planta 1, ...
Muestra como los valores medidos se indicarán y guardarán.
"Valores instantáneos": Los valores instant, se almacenan en el momento deseado.
"Valores medios": Se calcula y se guarda el valor medio de los datos recogidos
desde la última vez que se guardaron.
Ejemplo utilizando un ciclo de registro de 1 minuto: la media matemática se calcula a
partir de 60 valores, y luego se guarda.
"Curva mín/máx.": Se calculan y guardan los valores mínimos y máximos desde la
última vez que se guardaron.
Ejemplo utilizando un ciclo de guardado de 1 minuto: se analizan los valores menor y
mayor de 60 valores. Estos se indican en pantalla conectados por una línea recta.
También se guardan. El indicador digital siempre indica el valor instantáneo actual
(actualización cada segundo).
Nota: En este modo sólo pueden asignarse 4 canales a cada grupo.
Tiempo para el ciclo de registro de valores medidos = ciclo para actualización del
indicador durante funcionamiento normal (no se vigila la infracción de límite o
límites). Ello permite mostrar el gráfico en pantalla (ver valores en paréntesis).
Atención: cuanto más corto es el ciclo de guardado más espacio de memoria se
requiere (el tiempo disponible se reduce).
Nota: Para disponer de un mayor tiempo de memoria, seleccionar ciclos de
guardado largos en "Modo de funcionamiento" "Valores medios" o "mín/máx.". Ello
significa que los tiempos más extensos pueden verse en el indicador.
Tiempo para el guardado del valor medido = ciclo para actualización del indicador
en condición de alarma (límite activo). Puede guardarse e indicarse con más
resolución.
Nota: Como mín. una señal analógica (o punto de medida PROFIBUS) en el grupo
deberá estar en condición de alarma y "Valor límite de almacenamiento" deberá
estar en "Ciclo de alarma" (ver "Entradas analógicas - límites" o "Canales
matemáticos - límites"). Así todos los canales del grupo se almacenan en el ciclo de
alarma preajustado.
Atención: cuanto más corto es el ciclo de guardado, más espacio de memoria se
requiere (el tiempo disponible se reduce).
5. Configuración de la unidad
Identificador
Modo operación
Ciclo de registro
Ciclo de alarma
