Endress+Hauser Gammapilot M FMG60 HART Betriebsanleitung

Endress+Hauser Gammapilot M FMG60 HART Betriebsanleitung

Radiometrische messtechnik
Vorschau ausblenden Andere Handbücher für Gammapilot M FMG60 HART:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
BA00236F/00/DE/15.18
71401070
2018-08-13
Products
Betriebsanleitung
Gammapilot M FMG60
HART
Radiometrische Messtechnik
Solutions
Services
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Gammapilot M FMG60 HART

Inhaltszusammenfassung für Endress+Hauser Gammapilot M FMG60 HART

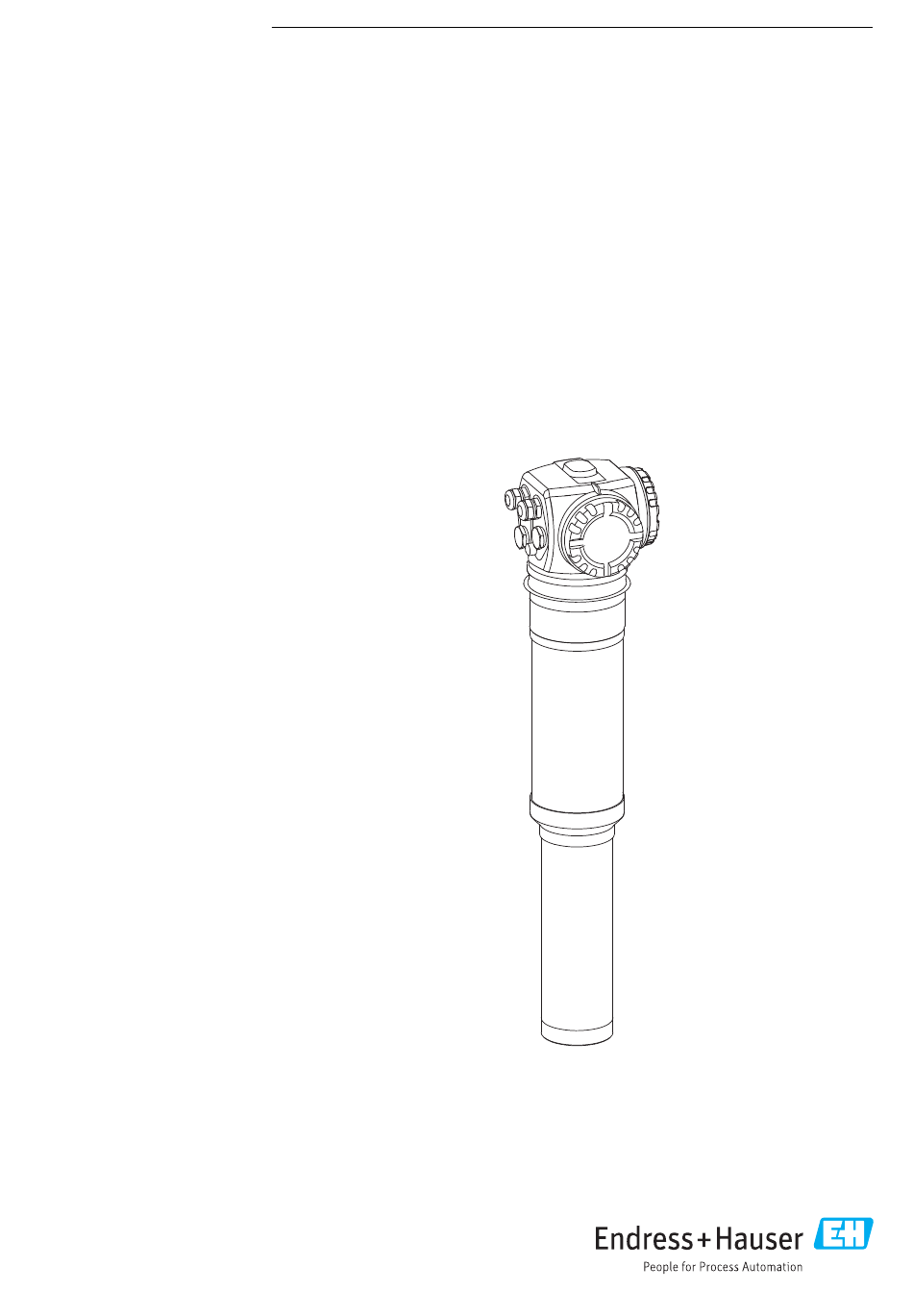

  • Seite 1 Products Solutions Services BA00236F/00/DE/15.18 71401070 2018-08-13 Betriebsanleitung Gammapilot M FMG60 HART Radiometrische Messtechnik...
  • Seite 2 Gammapilot M FMG60 HART Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
  • Seite 3 Gammapilot M FMG60 HART Gammapilot M - Kurzanleitung Gammapilot M - Kurzanleitung A0036354-DE Endress+Hauser...
  • Seite 4 Umfang dieser Betriebsanleitung Gammapilot M FMG60 HART Umfang dieser Betriebsanleitung Diese Betriebsanleitung beschreibt Installation und Inbetriebnahme des radiometrischen Kompakttransmitters Gammapilot M. Es sind dabei alle Funktionen berücksichtigt, die für Standard-Messaufgaben benötigt werden. Darüber hinaus stellt der Gammapilot M viele weitere Funktionen zur Optimierung der Messstelle und zur Umrechnung des Messwertes zur Verfügung, die nicht Bestandteil dieser Betriebsanleitung sind.

  • Seite 5: Inhaltsverzeichnis

    Gammapilot M FMG60 HART Inhaltsverzeichnis Inhaltsverzeichnis 4.2.6 Einbaubedingungen für Durchfluss- Hinweise zum Dokument ... . 8 messungen ....22 Dokumentfunktion .
  • Seite 6 Entsorgung ......74 Abgleich für Füllstandsmessungen und Kontaktadressen von Endress+Hauser ..74 Grenzstanddetektion ....51 7.4.1...
  • Seite 7 Gammapilot M FMG60 HART Inhaltsverzeichnis Anhang ......90 12.1 Bedienmenü für Füllstandsmessungen ..90 12.2 Bedienmenü...

  • Seite 8: Hinweise Zum Dokument

    Hinweise zum Dokument Gammapilot M FMG60 HART Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.

  • Seite 9: Symbole Für Informationstypen

    Gammapilot M FMG60 HART Hinweise zum Dokument 1.2.4 Symbole für Informationstypen Symbol Bedeutung Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind. Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind. Verboten Abläufe, Prozesse oder Handlungen, die verboten sind. Tipp Kennzeichnet zusätzliche Informationen.

  • Seite 10: Grundlegende Sicherheitshin

    Grundlegende Sicherheitshinweise Gammapilot M FMG60 HART Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣ Vom Anlagenbetreiber autorisiert.

  • Seite 11: Hinweise Zum Strahlenschutz

    Gammapilot M FMG60 HART Grundlegende Sicherheitshinweise WARNUNG ‣ Die drei Schrauben, die das Detektorrohr mit dem Anschlusskopf verbinden, dürfen nicht gelöst werden. A0018068 WARNUNG ‣ Beachten Sie abhängig vom bestellten Zertifikat die zugehörigen Sicherheitshin- weise→  86 Hinweise zum Strahlenschutz Der Gammapilot M wird zusammen mit einem radioaktiven Präparat - eingebaut in einen...

  • Seite 12: Aufenthaltszeit

    Grundlegende Sicherheitshinweise Gammapilot M FMG60 HART Strahlenschutzbehälter Dokument FQG60 TI00445F/00/DE FQG61, FQG62 TI00435F/00/DE FQG63 TI00446F/00/DE QG2000 TI00346F/00/DE BA00223F/00/DE Aufenthaltszeit Halten Sie sich so kurz wie möglich im strahlenexponierten Bereich auf. Abstand Halten Sie möglichst großen Abstand von der Strahlenquelle. Die Intensität der Strahlung nimmt quadratisch mit dem Abstand zur Strahlenquelle ab.
  • Seite 13 Gammapilot M FMG60 HART Grundlegende Sicherheitshinweise tätserklärung aufgelistet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser diesen Sachverhalt. Endress+Hauser...

  • Seite 14: Produktbeschreibung

    Produktbeschreibung Gammapilot M FMG60 HART Produktbeschreibung Produktaufbau 3.1.1 Komponenten des FMG60 A0018069  1 A: Gammapilot M ohne Wasserkühlmantel; B: Gammapilot M mit Wasserkühlmantel; C: Gammapilot M mit Kollimator Anschlusskopf Befestigungskragen Detektorrohr Messbereichsmarken Anschlussraum 2 Anschlussraum 1 Zusatztypenschild Zentrierknopf Gerätetypenschild Kühlwasseranschlüsse...

  • Seite 15: Typenschilder

    Verweis auf zusätzliche sicherheitsrelevante Dokumentation Hinweis auf zusätzliche Zertifikate (z.B. WHG, SIL) Hinweis auf erforderliche Temperaturbeständigkeit der Anschlusskabel (nur bei Geräteausführungen mit Wasserkühlmantel) Lieferumfang • Gerät in der bestellten Ausführung (inklusive Betriebsanleitung) • Endress+Hauser-Bedienprogramm (auf der mitgelieferten CD-ROM) • Zubehör nach Bestellung Endress+Hauser...

  • Seite 16: Mitgelieferte Dokumentation

    Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Das Gerät berücksichtigt die einschlägigen Normen und Vorschriften, die in der EG-Konformitätserklärung gelistet sind und erfüllt somit die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Kennzeichens.

  • Seite 17: Montage

    Gammapilot M FMG60 HART Montage Montage Warenannahme, Produktidentifizierung, Transport, Lagerung 4.1.1 Warenannahme Überprüfen Sie, ob Verpackung oder Inhalt beschädigt sind. Überprüfen Sie die gelieferte Ware auf Vollständigkeit und vergleichen Sie den Lieferumfang mit Ihren Bestellangaben. 4.1.2 Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Messgerätes zur Verfügung: •...

  • Seite 18: Einbaubedingungen Für Füllstandsmessungen

    Montage Gammapilot M FMG60 HART Gammapilot M mit Wasserkühlmantel oder Kollimator 537 (21.14) 12 (0.47) 164 (6.46) mm (in) A0018073 Messlänge Ohne Wasserkühlmantel Mit Wasserkühlmantel A [mm (in)] Gesamtlänge Gewicht [kg Gesamtlänge Gewicht ohne Gewicht mit B [mm (in)] (lbs)]...

  • Seite 19: Einbaubedingungen Für Grenzstanderfassung

    Gammapilot M FMG60 HART Montage Beispiele A0018074 Senkrecht stehender Zylinder; der Gammapilot M ist senkrecht montiert, mit dem Detektorkopf nach unten; der Gammastrahl ist auf den Messbereich ausgerichtet. Kaskadierung mehrerer Gammapilot M; die Messbereiche schließen direkt aneinander an Falsch: Gammapilot M innerhalb der Tankisolation montiert Konischer Behälterauslauf (hier mit Sonnenschutzhaube)

  • Seite 20: Einbaubedingungen Für Dichte- Und Konzentrationsmessungen

    Weg ist. Bei kleinen Rohrdurchmessern empfiehlt sich deswegen eine schräge Durchstrahlung oder die Verwendung einer Mess- strecke. Für die Auslegung der Anordnung wenden Sie sich bitte an Ihre Endress+Hauser Ver- triebsorganisation oder verwenden das Konfigurationsprogramm Applicator™ Der Applicator™ ist über Ihre Endress+Hauser-Vertriebsorganisation erhältlich.

  • Seite 21: Trennschichtmessung

    Gammapilot M FMG60 HART Montage A0018076 Senkrechte Durchstrahlung (90°) Schräge Durchstrahlung (30°) Messstrecke Probenentnahme (Sample Point) • Zur Erhöhung der Messgenauigkeit bei Dichtemessungen empfiehlt es sich einen Kollimator zu verwenden. Dieser schirmt den Detektor gegen die Umgebungsstrah- lung ab. • Bei der Projektierung ist das Gesamtgewicht der Messeinrichtung zu berücksichti- gen.

  • Seite 22: Leerrohrerkennung

    Montage Gammapilot M FMG60 HART 4.2.5 Leerrohrerkennung A0018077 Gammapilot M Überwachungsdetektor FTG20 oder FMG60 Montage des FTG20 oder FMG60 an dem FMG60 für Leerrohrdetektion Wenn die Rohrleitung, durch Betriebsabläufe bedingt, leer wird, kann die Strahlung an der Detektorseite auf gefährliche Werte ansteigen.

  • Seite 23: Wasserkühlung

    Gammapilot M FMG60 HART Montage A0018093  2 Feststoff-Duchfluss-Messung (m) mit Hilfe eines Dichte- und eines Durchfluss-Messgerätes. Sind zusätz- lich auch die Feststoffdichte ( ρ ) und die Dichte der Transportflüssigkeit (ρ ) bekannt, so kann damit der Feststoff-Durchfluss berechnet werden.
  • Seite 24 Montage Gammapilot M FMG60 HART G1/4" G1/4" A0018078 T <75 °C (167 °F) T < 120 °C (248 °F) VORSICHT Detektor oder Kühlmantel kann bei Einfrieren des Kühlwassers beschädigt werden. ‣ Kühlmantel entleeren oder vor Einfrieren schützen. WARNUNG Wasserkühlung steht unter Druck! ‣...

  • Seite 25: Montagelage Und Lage Der Kühlwasserstuzen

    Gammapilot M FMG60 HART Montage 4.3.1 Montagelage und Lage der Kühlwasserstuzen A0018079 Bevorzugte Montagelage bei Füllstandsmessung: der Anschlusskopf befindet sich unten In Ausnahmefällen (z.B. Platzmangel) darf der Anschlusskopf sich oben befinden Montagelage für Grenzstanddetektion und Dichtemessung Kühlwasser- Einlauf (immer unten) Kühlwasser- Auslauf (immer oben)

  • Seite 26: Einbaukontrolle

    Montage Gammapilot M FMG60 HART Umgebungstemperatur T = 120 °C (248 °F) Vorlauftempera- Messlänge in mm (in) tur °C (°F) 50 (1.97) 200 (7.87) 400 (15.7) 800 (31.5) 1200 (47.2) 1600 (63) 2000 (78.7) 20 (68) 30 l/h 30 l/h...

  • Seite 27: Verdrahtung

    Gammapilot M FMG60 HART Verdrahtung Verdrahtung Anschlussräume Der Gammapilot M hat zwei Anschlussräume A0018082 Anschlussraum 1 Anschlussraum 2 Anschlussraum 1 Anschlussraum für: • Hilfsenergie • Signalausgang (je nach Geräteausführung) Anschlussraum 2 Anschlussraum für: • Signalausgang (je nach Geräteausführung) • Pt-100-Eingang (4-Draht) •...

  • Seite 28: Klemmenbelegung

    Verdrahtung Gammapilot M FMG60 HART • Kabeleinführung NPT1/2 • Stecker M12 (siehe "Feldbusstecker") • Stecker 7/8" (siehe "Feldbusstecker") Außerdem hat der Gammapilot M eine Buchse zum Anschluss der separaten Anzeige- und Bedieneinheit FHX40. Das Gehäuse des Gammapilot M braucht zum Anschluss des FHX40 nicht geöffnet werden.
  • Seite 29 Gammapilot M FMG60 HART Verdrahtung SIM WP PT100 11 12 IN CASCADE OUT A0018085  5 Klemmenbelegung siehe Tabelle (unten) Klemme Bedeutung Erdung des Kabelschirms 1, 2 Hilfsenergie Anschlussraum 2: Signalausgang, je nach Kommunikations-Variante: 3, 4 • 4-20mA mit HART Anschlussraum 1: •...

  • Seite 30: Feldbusstecker

    Verdrahtung Gammapilot M FMG60 HART Anschlussraum mit Klemmen für Merkmal 30 der Produktübersicht: Verdrah- Versorgungsspan- Signalaus- tung Versorgung / Verdrahtung Ausgang nung gang Nicht-Ex; Nicht-Ex Ex e; Ex ia Ex e; Ex e Ex d (XP); Ex d (XP) Ex d (XP); Ex ia (IS) Staub-Ex;...

  • Seite 31: Verdrahtung Im Anschlussraum 1

    Gammapilot M FMG60 HART Verdrahtung A0018086  6 Erdungsklemme für den Anschluss der Potentialausgleichsleitung VORSICHT Bei Ex- Anwendungen darf nur sensorseitig geerdet werden ‣ Weitere Sicherheitshinweise sind der separaten Dokumentation für Anwendungen im explosionsgefährdeten Bereich zu entnehmen Für optimale elektromagnetische Verträglichkeit sollte die Potentialausgleichsleitung so kurz wie möglich sein und einen Querschnitt von mindestens 2,5 mm...

  • Seite 32: Verdrahtung Im Anschlussraum 2

    Verdrahtung Gammapilot M FMG60 HART A0019826 1. Mit einem Innensechskantschlüssel (3 mm) die Deckelsicherung des Anschlussraum- deckels lösen 2. Deckel abschrauben 3. Kabel für die Hilfsenergie und eventuell das Signalkabel durch die zugehörigen Kabelverschraubungen oder Kabeleinführungen einführen 4. Anschluss gemäß der Klemmenbelegung herstellen 5.

  • Seite 33: Anschluss Der Abgesetzten Anzeige Und Bedienung Fhx40

    Gammapilot M FMG60 HART Verdrahtung SIM WP PT100 9 10 11 12 IN CASCADE OUT A0019827 1. Deckel abschrauben 2. Folgende Kabel durch die zugehörigen Kabelverschraubungen oder Kabeleinführun- gen einführen: Signalkabel (falls sich der Signalausgang im Anschlussraum 2 befin- det), Pt100-Kabel (falls vorhanden), Kaskadierungskabel (Eingang und/oder Ausgang, falls benötigt)
  • Seite 34 Verdrahtung Gammapilot M FMG60 HART A0018089 Gammapilot M FMG60 Kabel der Anzeige- und Bedieneinheit FHX40 Bei bestimmten Staub-Ex-Ausführungen des Gammapilot M ist der FHX40-Stecker durch eine Metallhülse geschützt: A0018090 1. Die Hülse mit Hilfe eines Innensechskantschlüssels lösen und entfernen 2. Anzeige- und Bedieneinheit FHX40 anschließen 3.

  • Seite 35: Verdrahtung Bei Kaskadierungsbetrieb

    Das Ausgangssignal ist linear zwischen dem Frei- und dem Bedeckt-Abgleich (z.B. 4...20 mA) und kann im Leitsystem ausgewertet werden. Falls ein Relaisausgang benötigt wird, können folgende Prozessmessumformer von Endress+Hauser verwendet werden: • RTA421: für nicht-Ex-Anwendungen, ohne WHG, ohne SIL • RMA42: für Ex-Anwendungen, mit SIL-Zertifikat...

  • Seite 36: Ex-Anwendungen In Verbindung Mit

    Verdrahtung Gammapilot M FMG60 HART 16 11 X8 X4 A0018092 Verdrahtung mit dem Auswertegerät RTA421 Verdrahtung mit Leitsystem Verdrahtung mit dem Auswertegerät RMA42 Beachten Sie zur Installation im explosiongefährdeten Bereich die entsprechenden Sicherheitshinweise Gammapilot M 4...20 mA RTA421 RMA42 5.10.1...

  • Seite 37: Sil-Anwendungen Für Gammapilot M Fmg60 In Verbindung Mit Rma42 (Für Grenzstanddetektion 200/400 Mm Pvt-Szintillator)

    Gammapilot M FMG60 HART Verdrahtung 5.10.2 SIL-Anwendungen für Gammapilot M FMG60 in Verbindung mit RMA42 (für Grenzstanddetektion 200/400 mm PVT- Szintillator) • Der Gammapilot M erfüllt SIL2/3 nach IEC 61508, siehe: – Handbuch zur Funktionalen Sicherheit SD00230F/00/DE (Maximum-Grenzstandde- tektion) – Handbuch zur Funktionalen Sicherheit SD00324F/00/DE (Minimum- Grenzstandde- tektion) •...

  • Seite 38: Bedienung

    • Mit einem Personal Computer, Commubox FXA291 mit ToF Adapter FXA291 (USB) und dem Bedienprogramm "FieldCare". FieldCare ist ein grafisches Bedienprogramm für Messgeräte von Endress+Hauser. Es dient zur Unterstützung der Inbetriebnahme, Datensicherung, Signalanalyse und Dokumentation der Messstelle. Bedienung über HART •...

  • Seite 39: Anzeigesymbole

    Gammapilot M FMG60 HART Bedienung A0018096 Gammapilot M FHX40 Bedienmodul VU331 LCD-Modul VU331 ENDRESS + HAUSER – A0018097 Bedientasten Bargraph Symbole Funktionsname Parameter-Identifikationsnummer Anzeigesymbole Folgende Tabelle beschreibt die in der Flüssigkristallanzeige dargestellten Symbole: Symbol Bedeutung ALARM_SYMBOL Dieses Alarm-Symbol wird angezeigt, wenn sich das Gerät in einem Alarmzustand befindet. Wenn das Symbol blinkt handelt es sich um eine Warnung.

  • Seite 40: Funktion Der Tasten

    Bedienung Gammapilot M FMG60 HART Funktion der Tasten Taste(n) Bedeutung oder Navigation in der Auswahlliste nach oben Editieren der Zahlenwerte innerhalb einer Funktion oder Navigation in der Auswahlliste nach unten Editieren der Zahlenwerte innerhalb einer Funktion Navigation innerhalb einer Funktionsgruppe nach links oder Navigation innerhalb einer Funktionsgruppe nach rechts, Bestätigung...
  • Seite 41 Gammapilot M FMG60 HART Bedienung • Der Buchstabe gibt an, in welchem Messverfahren sich der Gammapilot M momentan befindet: – L: Füllstand (Level) – S: Grenzstand (Switch) – D: Dichte (Density) – C: Konzentration (Concentration) – *: bisher kein Messverfahren ausgewählt •...

  • Seite 42: Andere Bedienmöglichkeiten

    6.3.2 Bedienung mit FieldCare FieldCare ist ein auf der FDT-Technologie basierendes Anlagen-Asset-Management Tool von Endress+Hauser. Über FieldCare können alle Endress+Hauser-Geräte sowie Fremdge- räte, welche den FDT-Standard unterstützen, parametriert werden. Hard- und Softwarean- forderungen im Internet verfügbar: www.de.endress.com -> Suche: FieldCare -> FieldCare ->Technische Daten...

  • Seite 43: Parametrierung Sperren/Freigeben

    Gammapilot M FMG60 HART Bedienung FieldCare unterstützt folgende Funktionen: • Parametrierung von Messumformern im Online-Betrieb • Laden und Speichern von Gerätedaten (Upload/Download) • Dokumentation der Messstelle Verbindungsmöglichkeiten: • HART über Commubox FXA195 und der USB-Schnittstelle eines Computers • Commubox FXA291 mit ToF Adapter FXA291 über Service-Schnittstelle Parametrierung sperren/freigeben 6.4.1...

  • Seite 44: Inbetriebnahme

    Inbetriebnahme Gammapilot M FMG60 HART Inbetriebnahme Dieses Kapitel beschreibt die Inbetriebnahme des Gammapilot M über das Anzeige und Bedienmodul VU331 (welches sich in der abgesetzten Anzeige- und Bedienein- heit FHX40 befindet). Die Inbetriebnahme über "FieldCare" oder über "Field Xpert SFX100" erfolgt analog. Weitere Hinweise zu dem Bedienprogramm "FieldCare" unter BA00027S/04/EN, bzw.

  • Seite 45: Gerät Einschalten

    Gammapilot M FMG60 HART Inbetriebnahme Gerät einschalten Fehlermeldungen A165 "Elektronik defekt" und A635 "aktuelles Datum nicht definiert" Der Gammapilot M enthält für die Zerfallskompensation 2 Echtzeituhren, die aus Gründen der Sicherheit permanent miteinander verglichen werden. Um Span- nungsunterbrechungen zu überbrücken, sind die Uhren mit einem Kondensator gepuffert.

  • Seite 46: Grundabgleich

    Inbetriebnahme Gammapilot M FMG60 HART Grundabgleich 7.3.1 "Aktuelles Datum" (*01) Vor-Ort-Anzeige Aktuelles Datum *01 17.11.04 _____10:30 TT.MM.JJ ____ HH:MM In dieser Funktion werden Datum und Uhrzeit des Grundabgleichs eingegeben. Bei der Eingabe muss jeder einzelne dieser Werte durch bestätigt werden.

  • Seite 47: Messverfahren" (*05)

    Gammapilot M FMG60 HART Inbetriebnahme A0018107 Stand alone. Für Messbereiche bis zu 2 m (6,6 ft)wird nur ein Gammapilot M benötigt Für größere Messbereiche können beliebig viele Gammapilot M miteinander verbunden werden (Kaskadie- rungs- Betrieb). Durch Software-Einstellung werden sie definiert als...

  • Seite 48: Dichteeinheit" (*06)

    Inbetriebnahme Gammapilot M FMG60 HART Weitere Auswahlmöglichkeiten: • Füllstandsmessung (kontinuierlich) • Grenzstanderfassung • Dichtemessung (auch temperaturkompensiert) • Konzentrationsmessung (Dichtemessung mit anschließender Linearisierung) Die Auswahl kann nur einmal durchgeführt werden. Die Funktion ist danach automa- tisch verriegelt und lässt sich nur durch einen Reset des Gammapilot M wieder entrie- geln (Funktion "Reset"...

  • Seite 49: Min. Dichte" (*07)

    Gammapilot M FMG60 HART Inbetriebnahme • °Baumé; [1°Baumé = 144,3 (1 - 1/x)] • °API; [1°API = 131,5 (1,076/x - 1)] • °Twaddell; [1°Twaddell = 200 (x-1)] "x" bezeichnet dabei die Dichte in g/cm . Die Formel gibt jeweils an, wieviel Graden diese Dichte entspricht.

  • Seite 50: Integrationszeit" (*0B)

    Inbetriebnahme Gammapilot M FMG60 HART 30° 2.0 x D A0018109  8 In der Funktion "Rohrdurchmesser" (*0A) ist immer der gesamte durchstrahlte Weg L anzugeben. Je nach Installation kann dieser Wert größer sein als der tatsächliche Rohrdurchmesser. Gammapilot M 7.3.11 "Integrationszeit"...

  • Seite 51: Abgleich Für Füllstandsmessungen Und Grenzstanddetektion

    Gammapilot M FMG60 HART Inbetriebnahme Default-Wert Der Default-Wert hängt von dem gewählten "Messverfahren" (*05) ab: • Füllstand: 6 s • Grenzstand: 6 s • Dichte: 60 s • Konzentration: 60 s Wahl der Integrationszeit Die Wahl der Integrationszeit hängt von den Prozessbedingungen ab. Durch Erhöhen der Integrationszeit wird der Messwert deutlich ruhiger, aber auch langsamer.
  • Seite 52 Inbetriebnahme Gammapilot M FMG60 HART Voll-Abgleich Bezieht sich auf folgende Situation: • Die Strahlung ist eingeschaltet • Der Behälter ist im Messbereich so weit wie möglich befüllt (ideal: 100%, mindestens 60%). Falls sich der Behälter während des Abgleichs nicht mindestens auf 60% befüllen lässt, kann der Vollabgleich behelfsweise bei ausgeschalteter Strahlung durchgeführt werden.

  • Seite 53: Hintergrund-Abgleich

    Abgleichpunkt manuell eingegeben werden. Das heißt, dass nicht nur der Füllstand sondern auch die zugehörige Zählrate direkt eingegeben wird. Bei Fragen zur Berechnung der Zählrate Endress+Hauser-Service kontaktieren. Kalibrationsdatum und Abgleich • Bei manueller Eingabe wird das Kalibrierdatum nicht automatisch gesetzt. Es muss vom Anwender in die Funktion "Kalibrationsdatum"...
  • Seite 54 Inbetriebnahme Gammapilot M FMG60 HART "Hintergrundabgleich" (*10) Vor-Ort-Anzeige Hintergr. Abgl. *10 Stop/Edit Start Mit dieser Funktion wird der Hintergrundabgleich gestartet Auswahl: • Stop/Edit Diese Option ist zu wählen, wenn: – Kein Hintergrundabgleich durchgeführt, sondern stattdessen die Impulsrate eines bereits bestehenden Hintergrundabgleichs angezeigt werden soll.

  • Seite 55: Voll- Und Leer-Abgleich Bzw

    Gammapilot M FMG60 HART Inbetriebnahme man jetzt "Stop/Edit" wählen, um die Integration zu beenden. Der Wert wird dann auto- matisch in die Funktion "Hintergrund-Impulsrate" (*12) übertragen. Hintergrund-Impulsrate • Die maximale Integrationszeit beträgt 1000 s. Danach wird der Wert automatisch in die Funktion "Hintergrund-Impulsrate"...
  • Seite 56 Inbetriebnahme Gammapilot M FMG60 HART Integr. Abgleich voll Wert Vollabgl. Abgleich Pulsrate [Imp/s] 0: Stop / Edit -1: kein Sollwert zu 1: Start Abgleich Abgleichpunkt Gruppen- Abgleich- nächster auswahl punkt Punkt 0: nein 0: voll/bedeckt 1: ja 1: leer/frei Abgleich leer Abgleich Integr.
  • Seite 57 Gammapilot M FMG60 HART Inbetriebnahme Wertebereich optimaler Wert minimaler Wert maximaler Wert Wert Vollabgleich (*14) 100% 100% Wert Leerabgleich (*17) "Abgleich" (*15) Vor-Ort-Anzeige Abgleich *15 Stop/Edit Start Mit dieser Funktion wird die automatische Eingabe des gewählten Abgleichpunktes gest- artet Auswahl: •...

  • Seite 58: Weitere Einstellungen

    Inbetriebnahme Gammapilot M FMG60 HART "Stop/Edit" wählen, um die Integration zu beenden. Der Wert wird dann automatisch in die Funktion "Abgleich voll" (*16) bzw. "Abgleich leer" (*18) übertragen. Integrierte Pulsrate • Die maximale Integrationszeit ist 1000 s. Danach wird der Wert automatisch in die Funktion "Abgleich voll"...

  • Seite 59: Parametrierung Des Angeschlossenen Grenzwertschalters (Für Grenzstanderfassung)

    Gammapilot M sondern in einer angeschlossenen Auswerte-Einheit oder in einem Pro- zessmessumformer. Hinweise zur Parametrierung entnehmen Sie bitte der Betriebsanlei- tung des jeweiligen Gerätes. Bei Verwendung der Prozessmessumformer RTA421 oder RMA42 von Endress+Hauser empfehlen sich folgende Einstellungen: Für Maximum-Sicherheitsschaltung • Schaltschwelle (SETPT) = 75% •...

  • Seite 60: Sil-Verriegelung (Für Grenzstanderfassung 200/400 Mm Pvt-Szintillator) (Nur Hart)

    Inbetriebnahme Gammapilot M FMG60 HART In dieser Funktion wird angegeben, welchen anwenderspezifischen Wert der Stromaus- gang im Alarmzustand annehmen soll. Die Eingabe erfolgt in mA. Diese Funktion gibt es nur bei HART-Geräten. Sie ist nur aktiv, wenn in der Funktion "Ausgang bei Alarm" (*20) die Option "anwenderspezfisch"...

  • Seite 61: Funktion "Sicherheitsverr." (*22) (Sil Entriegelung)

    Gammapilot M FMG60 HART Inbetriebnahme • Freiabgleich cps • Bedecktabgleich cps • Gammagraphie Haltezeit (nur bei Strahlungsart "standard" einstellbar) oder 10 bei modulierter Quelle • Ausgangstrom ≤ 3,0 mA • Detektorlänge 7.6.2 Funktion "Sicherheitsverr." (*22) (SIL Entriegelung) Die Entriegelung des FMG60 im SIL2/3 Mode ist durch Eingabe des Passworts möglich.

  • Seite 62: Funktion "Sequenz Bestät." (*25) (Displaykontrolle)

    Inbetriebnahme Gammapilot M FMG60 HART Zustand "Gerät verr."ebenfalls aufgehoben werden. Der Zustand der korrekten Verriegelung kann an Hand des "Partial stroke Tests" festgestellt werden. Vor-Ort-Anzeige Iout bestätigen *24 ✓ nicht gültig gültig 7.6.6 Funktion "Sequenz bestät." (*25) (Displaykontrolle) Zur Überprüfung der richtigen Umsetzung der Zahlen im Display, wird als erste Bestäti- gung die Zahlensequenz >0123456789 .-<...

  • Seite 63: Funktion "Quelle Best." (*28)

    Gammapilot M FMG60 HART Inbetriebnahme 7.6.9 Funktion "Quelle best." (*28) Vor-Ort-Anzeige Quelle best. *28 ------------- ------------- ✓ nicht gültig Wählen Sie "gültig" wenn die angezeigten Daten (siehe _ _ _ _ _ _ ) mit den von Ihnen eingegebenen Daten übereinstimmen. Wählen Sie "nicht gültig" wenn Sie die SILVerriege- lung abbrechen möchten.

  • Seite 64: Funktion "Passwort Bestät." (*2C)

    Inbetriebnahme Gammapilot M FMG60 HART Wählen Sie "gültig" wenn die angezeigten Daten (siehe _ _ _ _ _ _ ) mit den von Ihnen eingegebenen Daten übereinstimmen. Wählen Sie "nicht gültig" wenn Sie die SILVerriege- lung abbrechen möchten. 7.6.13 Funktion "Passwort bestät." (*2C) Vor-Ort-Anzeige Passwort bestät.
  • Seite 65 Gammapilot M FMG60 HART Inbetriebnahme A0018128 Hintergrund-Abgleich 1-9 Abgleichpunkte zu verschiedenen Dichten Zweipunkt-Abgleich Die empfohlene Abgleichprozedur für hohe Genauigkeitsanforderungen über den gesam- ten Messbereich ist der Zweipunkt-Abgleich. Zuerst erfolgt der Hintergrundabgleich. Danach werden die beiden Abgleichpunkte abgeglichen, die möglichst weit auseinander liegen sollten.

  • Seite 66: Hintergrund-Abgleich

    Inbetriebnahme Gammapilot M FMG60 HART automatisch die Zählrate. Die zugehörige Dichte wird im Labor ermittelt und vom Anwen- der eingegeben. Manueller Abgleich Um eine hohe Messgenauigkeit zu erreichen, ist es empfehlenswert, bei konstanter Dichte für mehrere Proben die Impulsrate zu bestimmen, und daraus den Mittelwert für die Dichte und die Impulsrate zu ermitteln.

  • Seite 67: Abgleichpunkte

    Gammapilot M FMG60 HART Inbetriebnahme "Integrierte Pulsrate" (*11) Vor-Ort-Anzeige Integr. Pulsrate *11 186 cps In dieser Funktion wird die integrierte Impulsrate angezeigt. Zunächst schwankt dieser Wert (wegen der Zerfallsstatistik). Durch die Integration stellt sich aber im Laufe der Zeit ein Mittelwert ein. Je länger der Wert aufintegriert wird, desto geringer wird die Schwan- kung.
  • Seite 68 Inbetriebnahme Gammapilot M FMG60 HART im Einzelnen erklärt. Die Funktionen sind erst zugänglich, nachdem der Hintergrundab- gleich durchgeführt wurde. Abgleich Integr. Dichteabgl. Dichtewert 0: Stop / Edit Pulsrate 1: Start -1: kein Abgleich Gruppen- Abgleich- auswahl punkt 1...9: Kal.Punkte für versch. Dichten 10: Punkt für...
  • Seite 69 Gammapilot M FMG60 HART Inbetriebnahme "Abgleich" (*15) Vor-Ort-Anzeige Abgleich *15 Stop/Edit Start Mit dieser Funktion wird die automatische Eingabe des gewählten Abgleichpunktes gestartet. Auswahl: • Stop/Edit Diese Option ist zu wählen, wenn – der Abgleichpunkt nicht neu eingegeben werden soll (z.B. weil er zuvor schon eingege- ben wurde).
  • Seite 70 Inbetriebnahme Gammapilot M FMG60 HART "Stop/Edit" wählen, um die Integration zu beenden. Der Wert wird dann automatisch in die Funktion "Dichteabgleich" (*1B) übertragen. Dichteabgleich • Die maximale Integrationszeit ist 1000 s. Danach wird der Wert automatisch in die Funktion "Dichteabgleich" (*1B) übertragen.
  • Seite 71 Gammapilot M FMG60 HART Inbetriebnahme Auswahl: • nicht benutzt Der Abgleichpunkt wird nicht verwendet. Er kann aber später wieder aktiviert werden. • verwendet Der Abgleichpunkt wird verwendet. • löschen Der Abgleichpunkt wird endgültig gelöscht. Er kann anschließend nicht wieder aktiviert werden.

  • Seite 72: Linearisierung (Für Konzentrationsmessungen)

    Inbetriebnahme Gammapilot M FMG60 HART 7.7.4 Linearisierung (für Konzentrationsmessungen) Wenn die Konzentration in einer Einheit gemessen werden soll, die nicht mit der "Dichte- einheit" (*06) identisch ist, muss nach dem Grundabgleich eine Linearisierung vorgenom- men werden. Dazu dient die Funktionsgruppe "Linearisierung" (*4). Die einzelnen Funktionen dieser Gruppe und der Vorgang der Linearisierung sind erklärt in der Betriebs-...

  • Seite 73: Wartung Und Reparatur

    Bei der Außenreinigung ist darauf zu achten, dass das verwendete Reinigungsmittel die Gehäuseoberfläche und die Dichtungen nicht angreift. Reparatur Das Endress+Hauser Reparaturkonzept sieht vor, dass Reparaturen des Gammapilot M durch den Endress+Hauser-Service in Endress+Hauser Werkstätten durchgeführt werden. Für weitere Informationen Endress+Hauser Service kontaktieren.

  • Seite 74: Entsorgung

    Wartung und Reparatur Gammapilot M FMG60 HART Für eine sichere, fachgerechte und schnelle Rücksendung sind Informationen über Vorge- hensweise und Rahmenbedingungen auf der Endress+Hauser Internetseite "www.ser- vices.endress.com/return-material" verfügbar. Entsorgung Bei der Entsorgung ist auf eine stoffliche Trennung und Verwertung der Gerätekomponen- ten zu achten.

  • Seite 75: Zubehör

    Für die eigensichere HART-Kommunikation mit FieldCare über die USB-Schnittstelle. Für Einzelheiten siehe TI00404F/00/DE Commubox FXA291 Die Commubox FXA291 verbindet Endress+Hauser Feldgeräte mit CDI-Schnittstelle (End- ress+Hauser Common Data Interface) und der USB-Schnittstelle eines Computers oder Laptops. Für Einzelheiten siehe TI00405C/07/DE Für Gammapilot M benötigen Sie außerdem das Zubehörteil "ToF Adapter FXA291"...

  • Seite 76: Abgesetzte Anzeige Und Bedienung Fhx40

    Zubehör Gammapilot M FMG60 HART Abgesetzte Anzeige und Bedienung FHX40 9.5.1 Abmessungen 120 (4.72) 88(3.46) 82 (3.23) 118 (4.65) 96 (3.78) max. 80 (3.15) min. 30 (1.18) mm (in) A0018138 Wandmontage (ohne Montagebügel) Rohrmontage (Montagebügel/-platte optional mitgeliefert) Gammapilot M Separatgehäuse FHX40...

  • Seite 77: Technische Daten

    Gammapilot M FMG60 HART Zubehör Kennzeichnung Messstelle (TAG), siehe Zusatzspez. Für die entsprechende Kommunikationsvariante des Gerätes sind die vorgesehenen Kabel zum Anschluss der abgesetzten Anzeige FHX40 zu verwenden. 9.5.3 Technische Daten (Kabel und Gehäuse) Kabellänge 20 m (66 ft) (feste Länge mit angegossenen Steckern) Temperaturbereich Temperaturklasse T5: –40 …...

  • Seite 78: Montagevorrichtung Fhg60 (Für Füllstands- Und Grenzstandmessung)

    Zubehör Gammapilot M FMG60 HART Montagevorrichtung FHG60 (für Füllstands- und Grenzstandmessung) 9.6.1 Abmessungen 88 (3.46) 30 (1.18) øD M6x80-A2 M6x20-A2 øC max. 6 Nm 116 (4.57) (4.42 lbf ft) 88 (3.46) 63 (2.48) A0018139 Abstand so groß wie möglich Befestigungsbügel (Anzahl und Größe je nach gewählter Anwendung); Innensechskantschrauben nach ISO 4762 sind im Lieferumfang enthalten Montageklemmen (Anzahl je nach gewählter Anwendung)

  • Seite 79: Verwendung

    Gammapilot M FMG60 HART Zubehör 9.6.2 Verwendung erlaubt Zu bevorzugen A0018141 Füllstandsmessung, FMG60 ohne Kühlmantel Füllstandsmessung, FMG60 mit Kühlmantel Grenzstandmessung, FMG60 ohne Kühlmantel Grenzstandmessung, FMG60 mit Kühlmantel Horizontale Montage so nicht zulässig Befestigungsbügel für Rohr- Durchmesser 80 mm (3,15 in) Befestigungsbügel für Wasserkühlmantel- Durchmesser 140 mm (5,51 in)

  • Seite 80: Klemmvorrichtung Für Dichtemessung

    Zubehör Gammapilot M FMG60 HART • Im Produktkonfigurator auf der Endress+Hauser Internetseite: www.endress.com -> Land wählen -> Messgeräte -> Gerät wählen -> Zubehör für FMG60 • Bei einer Endress+Hauser Vertriebszentrale: www.endress.com/worldwide Produktkonfigurator - das Tool für individuelle Produktkonfiguration • Tagesaktuelle Konfigurationsdaten •...

  • Seite 81: Ausführung Ex-Version

    Gammapilot M FMG60 HART Zubehör Eine Essential-Version der Field Data Manager (FDM) Software zur SQL datenbankge- stützten Datenauswertung am PC ist im Lieferumfang enthalten. Die Anzahl der im Grundgerät enthaltenen Eingänge ist individuell über maximal 5 Einsteckkarten erweiterbar. Das Gerät versorgt angeschlossene Zweileiter-Messum- former direkt mit Hilfsenergie.

  • Seite 82: Störungsbehebung

    Störungsbehebung Gammapilot M FMG60 HART Störungsbehebung 10.1 Systemfehlermeldungen 10.1.1 Fehlersignal Fehler, die während der Inbetriebnahme oder während des Betriebes auftreten, werden folgendermaßen angezeigt: • Fehlersymbol, Fehlercode und Fehlerbeschreibung auf dem Anzeige und Bedienmodul. • Stromausgang, konfigurierbar (Funktion "Ausg. bei Alarm (*20)): –...
  • Seite 83 Abwarten, bis sich eine stabile Impulsrate eingestellt hat; dann die Kalibration beenden (durch Drücken von in der Funktion "Integrierte Pulsrate (*11)) W514 Pt100-Kalibration läuft Beendigung der Kalibration abwarten. Falls Fehler weiter besteht: Endress+Hauser-Service kontaktieren A531 Sensorelektronik defekt Gerät aus-/einschalten; falls der Fehler weiter besteht: Endress+Hauser-Service kontaktieren oder Transmitter tauschen...

  • Seite 84: Mögliche Kalibrationsfehler

    Störungsbehebung Gammapilot M FMG60 HART Code Fehlerbeschreibung Abhilfe A634 Dichte nicht abgeglichen • Prüfen: Ist mindestens ein Abgleichpunkt eingegeben und akti- viert? Wenn nein: Abgleichpunkt(e) eingeben und aktivieren. (Funk- tionsgruppe "Abgleich" (*1)) • Prüfen: Überschreitet die "Referenz-Pulsrate" (*1F) den Wert Wenn ja: Dichteabgleich neu durchführen (Funktionsgruppe...

  • Seite 85: Softwarehistorie

    Gammapilot M FMG60 HART Störungsbehebung Fehler Mögliche Ursachen Behebung Druck im Behälter wurde nicht in Aktivität neu berechnen und ggf. Präpa- die Aktivitätsberechnung einbezo- rat wechseln Kein Präparat im Strahlenschutzbe- Präparat verwenden hälter Zu schwaches Präparat Stärkeres Präparat verwenden Impulsrate bei leerem Behäl- Aktivität zu hoch...

  • Seite 86: Technische Daten

    Die erhältlichen Ex-Zertifikate sind in den Bestellinformationen aufgeführt. Die zugehöri- gen Sicherheitshinweise (XA) und Control Drawings (ZD)sind zu beachten. Zertifikate Zuordnung der Ausprägung, siehe Produktkonfigurator auf der Endress+Hauser Inter- netseite: www.endress.com -> Land wählen -> Messgeräte -> Gerät wählen -> Erwei- terte Funktion: Produktkonfigurator...

  • Seite 87: Allgemein

    Gammapilot M FMG60 HART Technische Daten Allgemein Zulassung Zündschutzart Verdrahtung Versor- Ausgang (Kommu- Sicherheitshin- Merkmal 010 gung /Verdrahtung Aus- nikation) Merkmal weise gang Merkmal 030 Ex-freier Bereich 1,2,3 Ex-freier Bereich, WHG A CSA General Purpose 1,2,3 Zulassungsnummer: NEPSI GYJ15.1144 Zulassung Merk- Zündschutzart...
  • Seite 88 Technische Daten Gammapilot M FMG60 HART Zulassung Zündschutzart Verdrahtung Ausgang Sicherheitshin- Merkmal Versorgung / (Kommunika- weise Verdrahtung tion) Merk- Ausgang mal 040 Merkmal 030 XA00303F II 2(1) G Ex d [ia Ga] IIC T6 Gb XA00303F XA00332F XA00303F XA00334F II 2(1) G Ex d [ia Ga] IIC T6 Gb, WHG...

  • Seite 89: Überfüllsicherung

    Gammapilot M FMG60 HART Technische Daten Zulassungsnummer: CSA 1653884 Zulassung Zündschutzart Verdrahtung Ausgang Sicherheits- Merkmal Versorgung / (Kommuni- hinweise Verdrahtung kation) Ausgang Merkmal Merkmal 030 XA01099F XA01110F CSA Cl. I Gp. A-D, Cl. II Gp. E-G, Cl. III, Cl. I Zone 1...

  • Seite 90: Anhang

    Anhang Gammapilot M FMG60 HART Anhang 12.1 Bedienmenü für Füllstandsmessungen A0036356-DE Endress+Hauser...
  • Seite 91 Gammapilot M FMG60 HART Anhang A0036374-DE Alle Gerätefunktionen sind der folgenden Betriebsanleitung ausführlich beschrieben: BA00287F/00/DE Endress+Hauser...

  • Seite 92: Bedienmenü Für Grenzstanderfassung

    Anhang Gammapilot M FMG60 HART 12.2 Bedienmenü für Grenzstanderfassung A0036375-DE Endress+Hauser...
  • Seite 93 Gammapilot M FMG60 HART Anhang A0036376-DE Alle Gerätefunktionen sind der folgenden Betriebsanleitung ausführlich beschrieben: BA00287F/00/DE Endress+Hauser...

  • Seite 94: Bedienmenü Für Dichte- Und Konzentrationsmessungen

    Anhang Gammapilot M FMG60 HART 12.3 Bedienmenü für Dichte- und Konzentrationsmessungen A0036377-DE Endress+Hauser...
  • Seite 95 Gammapilot M FMG60 HART Anhang A0036378-DE Alle Gerätefunktionen sind der folgenden Betriebsanleitung ausführlich beschrieben: BA00287F/00/DE Endress+Hauser...
  • Seite 96 *71401070* 71401070 www.addresses.endress.com...
