KA01423F/00/DE/01.22-00
71565050
2022-04-04
Products

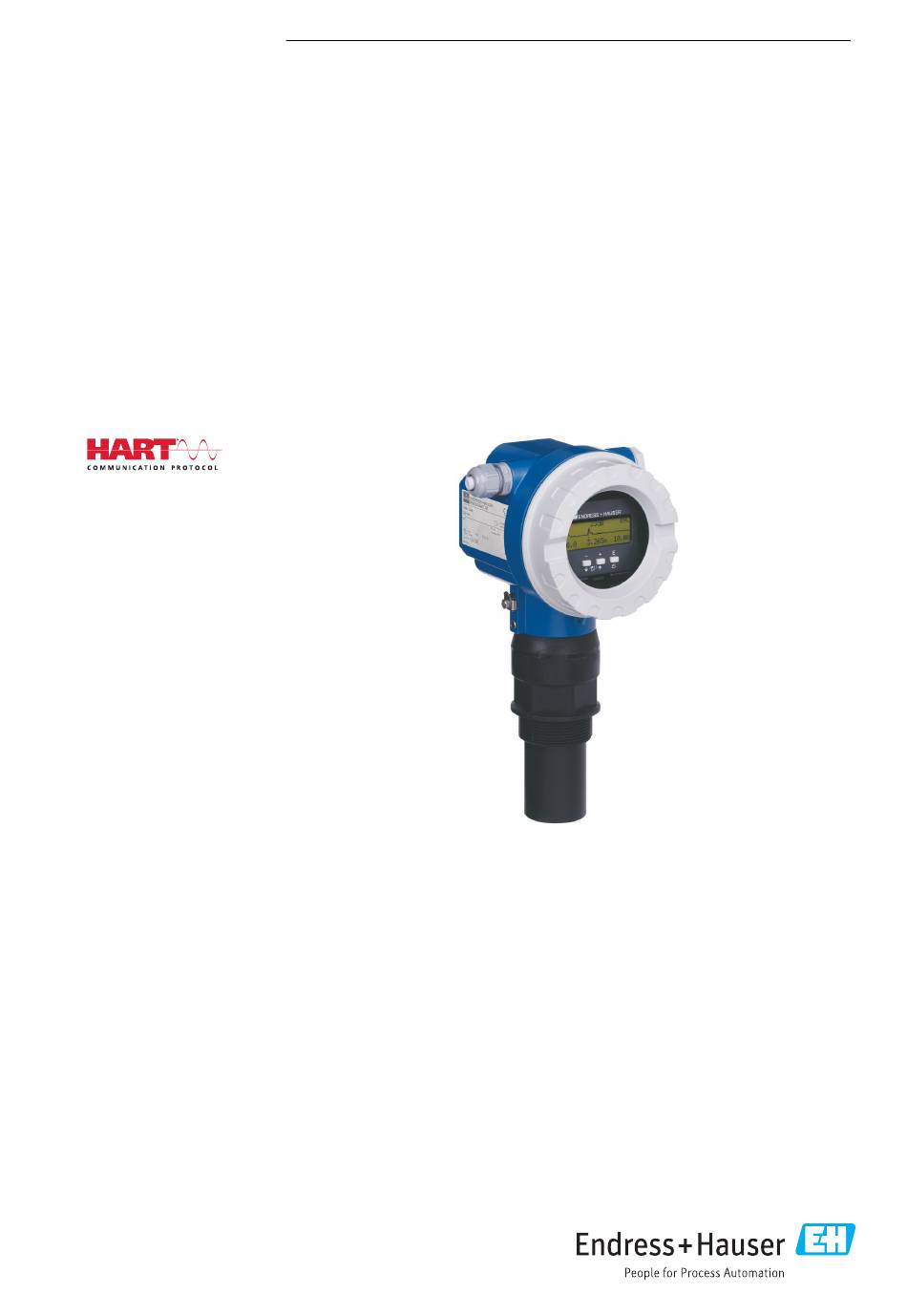

Kurzanleitung
Prosonic M FMU41
HART
Ultraschallmesstechnik
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen zu dem Gerät entnehmen Sie der
Betriebsanleitung und den weiteren Dokumentationen:
Für alle Geräteausführungen verfügbar über:
• Internet:
www.endress.com/deviceviewer
• Smartphone/Tablet: Endress+Hauser Operations App
Solutions
Services
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Prosonic M FMU41 HART
Inhaltszusammenfassung für Endress+Hauser Prosonic M FMU41 HART
- Seite 1 Prosonic M FMU41 HART Ultraschallmesstechnik Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen zu dem Gerät entnehmen Sie der Betriebsanleitung und den weiteren Dokumentationen: Für alle Geräteausführungen verfügbar über: • Internet: www.endress.com/deviceviewer • Smartphone/Tablet: Endress+Hauser Operations App...
-
Seite 2: Zugehörige Dokumente
Zugehörige Dokumente Prosonic M FMU41 HART Zugehörige Dokumente Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Hinweise zum Dokument Symbole 2.1.1 Warnhinweissymbole GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen wird. -
Seite 3: Elektrische Symbole
Prosonic M FMU41 HART Grundlegende Sicherheitshinweise Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen kann. VORSICHT Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu leichter oder mittelschwerer Körperverletzung führen kann. -
Seite 4: Bestimmungsgemäße Verwendung
Das Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. 3.5.1 CE-Zeichen Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformitätserklärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE-Zeichens. Endress+Hauser... -
Seite 5: Eac-Konformität
EAC-Konformität Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren EAC-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EAC-Konformitätser- klärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des EAC-Zeichens. IT-Sicherheit Eine Gewährleistung ist nur dann gegeben, wenn das Gerät gemäß der Betriebsanleitung installiert und eingesetzt wird. -
Seite 6: Herstelleradresse
Warenannahme und Produktidentifizierung Prosonic M FMU41 HART Herstelleradresse Endress+Hauser SE+Co. KG Hauptstraße 1 79689 Maulburg, Deutschland Herstellungsort: Siehe Typenschild. Lagerung und Transport • Messgerät stoßsicher verpacken. Die Originalverpackung bietet optimalen Schutz • Zulässige Lagerungstemperatur: –40 … +80 °C (–40 … 176 °F) 4.4.1... -
Seite 7: Einbaubedingungen Für Den Sensor Für Füllstandsmessungen
Prosonic M FMU41 HART Montage Montage Montagebedingungen 5.1.1 Einbaubedingungen für den Sensor für Füllstandsmessungen A0038210 1 Einbaubedingungen Abstand zur Behälterwand: ¹⁄₆ des Behälterdurchmessers Verwendung einer Wetterschutzhaube; Schutz gegen direkte Sonneneinstrahlung oder Regen Sensor nicht in der Mitte des Behälters montieren Messungen durch den Befüllstrom hindurch vermeiden... - Seite 8 Montage Prosonic M FMU41 HART • Sensormembran parallel zur Wasseroberfläche ausrichten • Montageabstand des jeweiligen Gerinnes oder Wehrs einhalten • Linearisierungskurve „Durchfluss - Pegel“ („Q/h-Kurve“) über das Bedienprogramm Field- Care oder manuell über das Vor-Ort-Display eingeben 1 x b A0038222 ...
- Seite 9 Prosonic M FMU41 HART Montage ≥3 H ≥ 2 H A0038223 3 Dreieckswehr (Beispiel) BD Blockdistanz des Sensors Abgleich leer (bei Inbetriebnahme eingeben) Abgleich voll Maximaler Oberwasserpegel Endress+Hauser...
-
Seite 10: Gerät Montieren
Montage Prosonic M FMU41 HART 5.1.3 Montagebeispiele A0038234 4 Montagebeispiele Mit Gegenmutter Mit Einschweißmuffe Mit Montagewinkel Mit Einschraubflansch 5.1.4 Gerät montieren HINWEIS Gerät kann beschädigt werden. ‣ Gerät nur am Einschraubstück einschrauben mit maximal 20 Nm (14,75 lbf ft). -
Seite 11: Messbereich
Prosonic M FMU41 HART Montage A0020386 5 Montage am Einschraubstück, Schlüsselweite SW60 Gehäuse drehen 4 mm A0037777 6 Gehäuse F12 oder T12 drehen, Beispiel Gehäuse F12 Befestigungsschraube lösen. Gehäuse in die entsprechende Richtung drehen, maximal 350 °. Befestigungsschraube anziehen, maximales Drehmoment 0,5 Nm (0,36 lbf ft). - Seite 12 Montage Prosonic M FMU41 HART 5.2.2 Blockdistanz HINWEIS Unterschreiten der Blockdistanz kann zu einer Fehlfunktion des Geräts führen. ‣ Messgerät so hoch montieren, dass bei maximaler Befüllung die Blockdistanz nicht erreicht wird. ‣ Sicherheitsabstand (SD) festlegen. ‣ Wenn der Füllstand innerhalb der Sicherheitsdistanz liegt, löst das Gerät eine Warnung oder einen Alarm aus.
-
Seite 13: Elektrischer Anschluss
Prosonic M FMU41 HART Elektrischer Anschluss Auswahl und Bedeutung • Warnung Messgerät gibt Fehlermeldung aus, misst aber weiter. • Alarm Messgerät gibt Fehlermeldung aus. Ausgangssignal in der Funktion Ausg. bei Alarm (011) zeigt definierten Wert an. Sobald der Füllstand wieder unter den Sicherheitsabstand sinkt, misst das Gerät weiter. -
Seite 14: Gerät Anschließen
Elektrischer Anschluss Prosonic M FMU41 HART Gerät anschließen 6.2.1 Anschluss im Gehäuse F12 1 → 2 → 3 → A0038240 A0038241 A0038242 ‣ ‣ ‣ Deckel abschrauben Wenn vorhanden Display entfer- Kabel vom Display entfernen 4 → 5 → 6 →... - Seite 15 Prosonic M FMU41 HART Elektrischer Anschluss 7 → 8 → A0038254 A0038706 A0047499 ‣ ‣ Kabelschirm mit der Erdungs- Kabelverschraubung festdrehen klemme im Anschlussraum ver- binden 10. Anschlussraum schließen. 11. Hilfsenergie einschalten. 6.2.2 Anschluss im Gehäuse T12 1 → 2 →...
-
Seite 16: Klemmenbelegung
Elektrischer Anschluss Prosonic M FMU41 HART 4 → A0038711 A0047500 ‣ ‣ Kabelschirm mit der Erdungs- Kabelverschraubung festdrehen. klemme im Anschlussraum ver- binden Gehäuse schließen. Hilfsenergie einschalten. Klemmenbelegung A0019269 8 Klemmenbelegung Zweidraht-Ausführung Speisespannung Testklemme zur Prüfung des Signalstroms PAL (Potentialausgleich) 4-20 mA HART ‣... -
Seite 17: Versorgungsspannung
Prosonic M FMU41 HART Elektrischer Anschluss ‣ Falls nur das Analog-Signal benutzt werden soll, ist normales Installationskabel ausrei- chend. Falls das überlagerte Kommunikationssignal (HART) benutzt werden soll, abge- schirmtes Kabel verwenden. Schutzschaltungen gegen Verpolung, Hochfrequenz Einflüsse und Überspannungsspit- zen sind im Gerät vorhanden. -
Seite 18: Potentialausgleich
Bedienungsmöglichkeiten Prosonic M FMU41 HART Potentialausgleich HINWEIS Das Gehäuse ist durch den Kunststoffsensor vom Tank isoliert. Dadurch kann es ohne eine korrekt angeschlossene Potentialausgleichsleitung zu Störeinkopplungen kommen. ‣ Kurze Potentialausgleichsleitung verwenden für optimale elektromagnetische Verträglich- keit. ‣ Querschnitt der Leitung mindestens 2,5 mm (14 AWG). -
Seite 19: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige
Prosonic M FMU41 HART Bedienungsmöglichkeiten Die ersten beiden Ziffern bezeichnen die Funktionsgruppe, Beispiele: • Grundabgleich: 00 • Sicherheitseinst.: 01 • Linearisierung: 04 Die dritte Ziffer nummeriert die einzelnen Funktionen innerhalb der Funktionsgruppe, Bei- spiele: • Tankgeometrie: 002 • Medium Eigensch.: 003 •... -
Seite 20: Parametrierung Sperren Oder Freigeben
Inbetriebnahme Prosonic M FMU41 HART oder • In der Auswahlliste nach unten navigieren • Zahlenwerte innerhalb einer Funktion editieren Gleichzeitig Innerhalb einer Funktionsgruppe nach links navigieren • Innerhalb einer Funktionsgruppe nach rechts navigieren • Eingabe bestätigen Gleichzeitig ... -
Seite 21: Gerät Konfigurieren
Prosonic M FMU41 HART Inbetriebnahme Gerät konfigurieren 8.3.1 Grundabgleich A0038238 10 Parameter für den korrekten Betrieb des Geräts BD Blockdistanz Sicherheitsabstand Abgleich Leer (= Nullpunkt) Abgleich Voll (= Messspanne) In der Funktionsgruppe Grundabgleich (00) sind alle Funktionen zusammengefasst. Wenn die Eingabe für eine Funktion beendet ist, erscheint automatisch die nächste Funktion. - Seite 22 Inbetriebnahme Prosonic M FMU41 HART A0038388 11 Auswahlmöglichkeiten in der Funktion Tankgeometrie Klöpperdeckel zyl. liegend Bypass oder Schwallrohr/Schallführungsrohr offene Behälter, z. B. Halden, Pegel, Becken, Gerinne Kugeltank Flachdeckel Funktion Medium Eigenschaften (003) Auswahl • Unbekannt (z. B. pastöse Medien wie Fette, Cremes, Gele usw.) •...
- Seite 23 Prosonic M FMU41 HART Inbetriebnahme A0038402 12 Teil der Auswahlmöglichkeiten in der Funktion Messbedingungen Oberfl. ruhig Oberfl.unruhig zus. Rührwerk Schnelle Änderung Standard Schüttgüter staubig Bandbelegung Ohne grafische Darstellung: Standard fl. und Test:Filt. aus Endress+Hauser...
- Seite 24 Inbetriebnahme Prosonic M FMU41 HART Beschreibung der Auswahlen • Standard fl. • Für Flüssigkeitsanwendungen, die in keine der Auswahlen passen • Durchschnittliche Filterwerte und Integrationszeit • Oberfl. ruhig • Für Lagertanks mit Tauchrohr oder Bodenbefüllung • Große Filterungsbreite und Integrationszeit →...
- Seite 25 Prosonic M FMU41 HART Inbetriebnahme Leerabgleich und Vollabgleich 20 mA 100% 4 mA A0038386 13 Parameter für den korrekten Betrieb des Geräts Distanz (Abstand Sensormembran/Füllgut) Abgleich Leer = Nullpunkt Abgleich Voll = Messspanne Füllstand BD Blockdistanz Sicherheitsabstand Funktion Abgleich leer (005) Abstand E von der Sensormembran = Referenzpunkt der Messung zum minimalen Füllstand...
- Seite 26 Inbetriebnahme Prosonic M FMU41 HART HINWEIS Unterschreiten der Blockdistanz kann zu einer Fehlfunktion des Geräts führen. ‣ Messgerät so hoch montieren, dass bei maximaler Befüllung die Blockdistanz nicht erreicht wird. ‣ Sicherheitsabstand (SD) festlegen. ‣ Wenn der Füllstand innerhalb der Sicherheitsdistanz liegt, löst das Gerät eine Warnung oder einen Alarm aus.
- Seite 27 Prosonic M FMU41 HART Inbetriebnahme Auswahl und Beschreibung • Distanz = ok → richtige Distanz wird angezeigt Alle näher am Sensor liegenden Echos werden dann durch die nachfolgende Störechoaus- blendung unterdrückt. • Dist. zu klein → angezeigte Distanz ist zu klein Das Signal stammt in diesem Fall von einem Störecho und wird durch die nachfolgende...
- Seite 28 Inbetriebnahme Prosonic M FMU41 HART Zur Gruppenauswahl zurückspringen Nach der Störechoausblendung ist der Grundabgleich beendet und das Gerät springt automatisch in die Gruppenauswahl zurück. Endress+Hauser...
- Seite 32 *71565050* 71565050 www.addresses.endress.com...
