Rekenkundige operator voor koppeling van de kanalen.
Tweede signaal, "y2", dat rekenkundig moet worden gekoppeld aan het eerste
signaal ("y1").
Factor waarmee het signaal "y2" resp. g(y1:y2) wordt vermenigvuldigd.
Default-instelling: "1".
Constante die wordt opgeteld bij het resultaat van de rekenkundige koppeling van
beide signalen "y1" en "y2". Default-instelling: "0". Invoer in de technische (resp.
fysische) eenheid van het rekenkundige kanaal.
Technische (resp. fysische) eenheid van het berekende kanaal, bijv. "Watt" bij de
vermenigvuldiging van spanning ("Volt") en stroom ("Ampere").
Aantal decaden na de komma voor de 4-decaden aanwijzing.
Voer hier de kleinste waarde in, die uit de rekenkundige koppeling kan resulteren.
Voorbeeld: y1-meetbereik = 0...10, a = 5, y2-meetbereik = 0...20, b=3, k=4,
Optellen kanalen volgens de formule: y = (0*5) + (0*3) + 4.
Resultaat: voer "4" in.
Voer hier de grootste waarde in, die uit de rekenkundige koppeling kan resulteren.
Voorbeeld: y1-meetbereik = 0...10, a = 5, y2-meetbereik = 0...20, b=3, k=4,
Optellen kanalen volgens de formule: y = (10*5) + (20*3) + 4.
Resultaat: voer "114" in.
Kopieert alle instellingen van het actuele kanaal naar het geselecteerde kanaal (incl.
grenswaarden). De beide laatste karakters van het kanaallabel van het doelkanaal
worden door het kanaalnummer daarvan vervangen.
Instelling alleen noodzakelijk, wanneer het resultaat van de rekenkundige koppeling
bijvoorbeeld voor hoeveelheidsberekening bovendien nog moet worden
geïntegreerd.
Instellingen alleen noodzakelijk, wanneer het resultaat van de rekenkundige
koppeling bovendien moet worden bewaakt op grenswaarde-overschrijding.

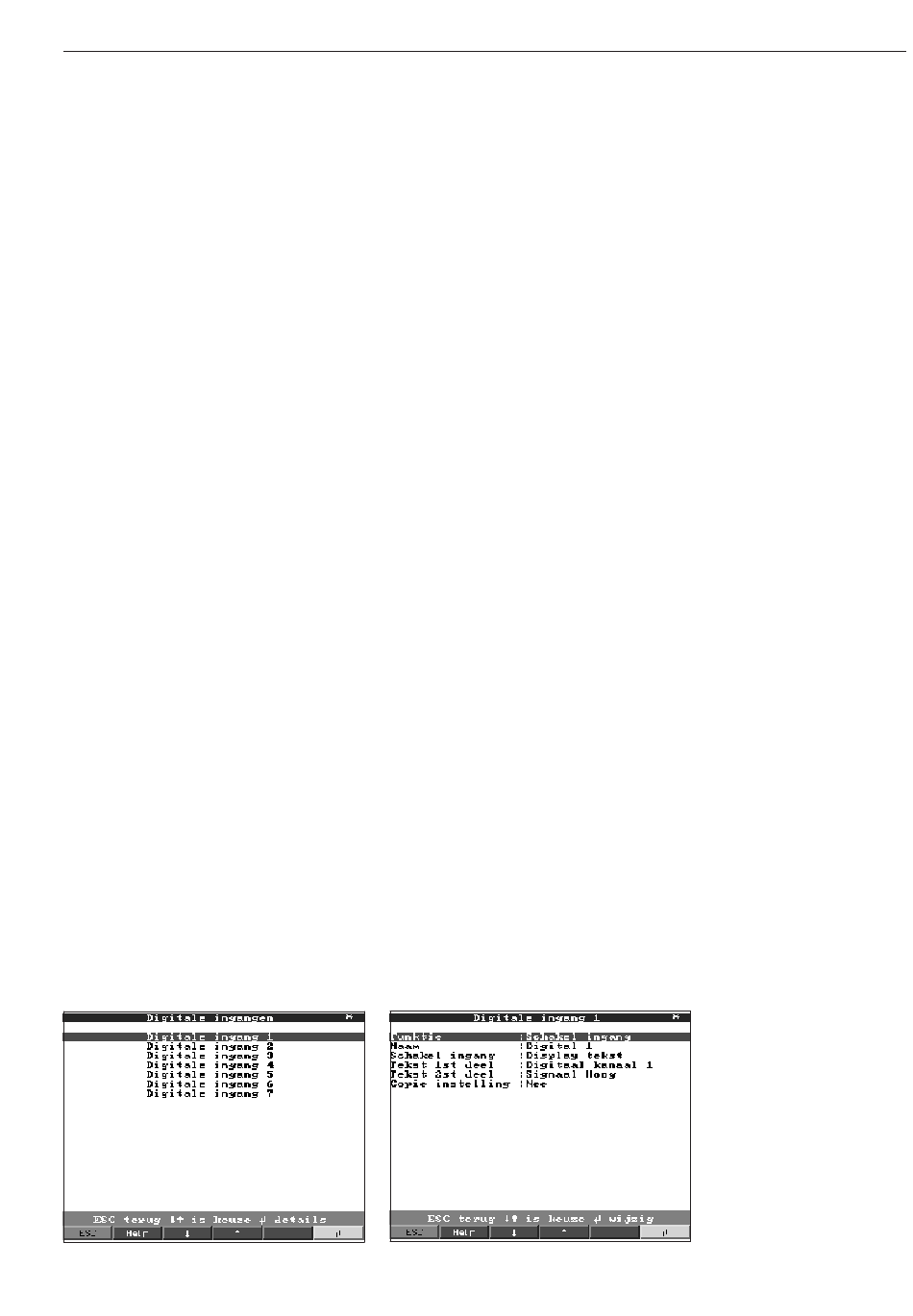

Digitale ingangen (optie):

• Instellingen alleen noodzakelijk, wanneer digitale ingangen (optie bijv. voor
tellers/gebeurtenissen) moeten worden gebruikt.
5. Instellingen instrument aanpassen - Setup
Reken funktie "?"
Signaal "y2"
Faktor "b"
Konstante "c"
Techn. eenheid
Decimale punt
Aanvang weergave
Einde weergave
Copie instelling
Integratie >
instellingen identiek
als onder "Analoge
ingangen - Integratie -
..."
Grenswaarde >
instellingen identiek
als onder "Analoge
ingangen -
grenswaarden - ..."
