Opérateur mathématique pour la combinaison des voies
Deuxième signal y2 à combiner avec le premier signal y1
Facteur multiplicateur du signal y2 ou g(y1:y2). Réglage par défaut : 1
Constante ajoutée au résultat de la combinaison des signaux "y1" et "y2" réglage par
défaut : 0. Entrée dans l'unité technique (ou unité physique) de la voie mathématique
Unité technique ou physique de la voie calculée, par ex. "watt" pour la multiplication
de tension (Volt) et courant (ampère).
Nombre de positions après la virgule pour l'affichage à 4 positions.
Indiquez la plus petite valeur que peut donner la combinaison mathématique.
Exemple : y1-gamme de mesure = 0...10, a = 5, y2-gamme de mesure = 0...20, b=3,
k=4, addition des voies selon la formule y = (0*5)+(0*3)+4. Résultat : entrez "4".
Indiquez la plus grande valeur que peut donner la combinaison mathématique.
Exemple : y1-gamme de mesure = 0...10, a = 5, y2-gamme de mesure = 0...20, b=3,
k=4, addition des voies selon la formule y = (10*5)+(20*3)+4. Résultat : entrez "114".
Copie des réglages de la voie actuelle dans la voie sélectionnée (y compris seuil).
Les deux dernières positions de la désignation de la voie cible seront remplacées par
le numéro de la voie sélectionnée.
Réglage uniquement nécessaire si le résultat de la combinaison mathématique, par
ex. pour le calcul de quantités, doit être intégré en plus.
Réglage uniquement nécessaire s'il faut contrôler le dépassement du seuil du résultat
de la combinaison mathématique.

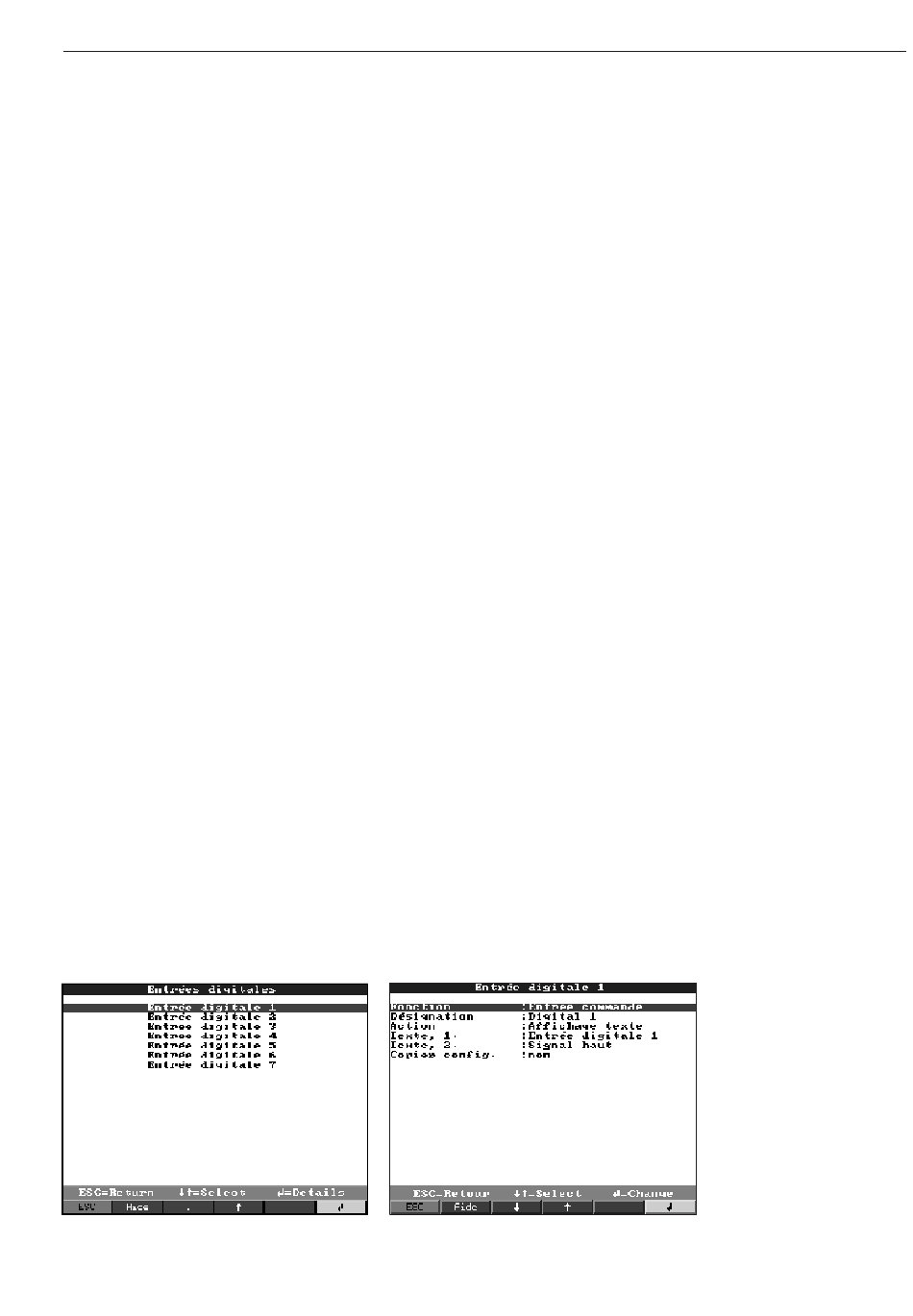

Entrées digitales (option)
• Réglages uniquement nécessaires s'il faut utiliser les entrées digitales
(option par ex. pour compteur/événement)
5. Adaptation du réglage de l'appareil - Setup
Fonction math. "?"
Signal "y2"
Facteur "b"
Constante "c"
Unité technique
Point décimal
Début du zoom
Fin du zoom
Copier config.
Intégration > réglage
identique à
"entrée analogique -
intégration-..."
Seuil > réglage
identique à
"entrées analogiques -
seuils" - ...
