5.Impostazione dell'unità
L'illuminazione del
display si spegne
dopo ...
Segnale
Identificatore canale.
Unità ingegneristiche
Punto decimale
Punto iniziale campo
Punto finale campo
Inizio zoom
164

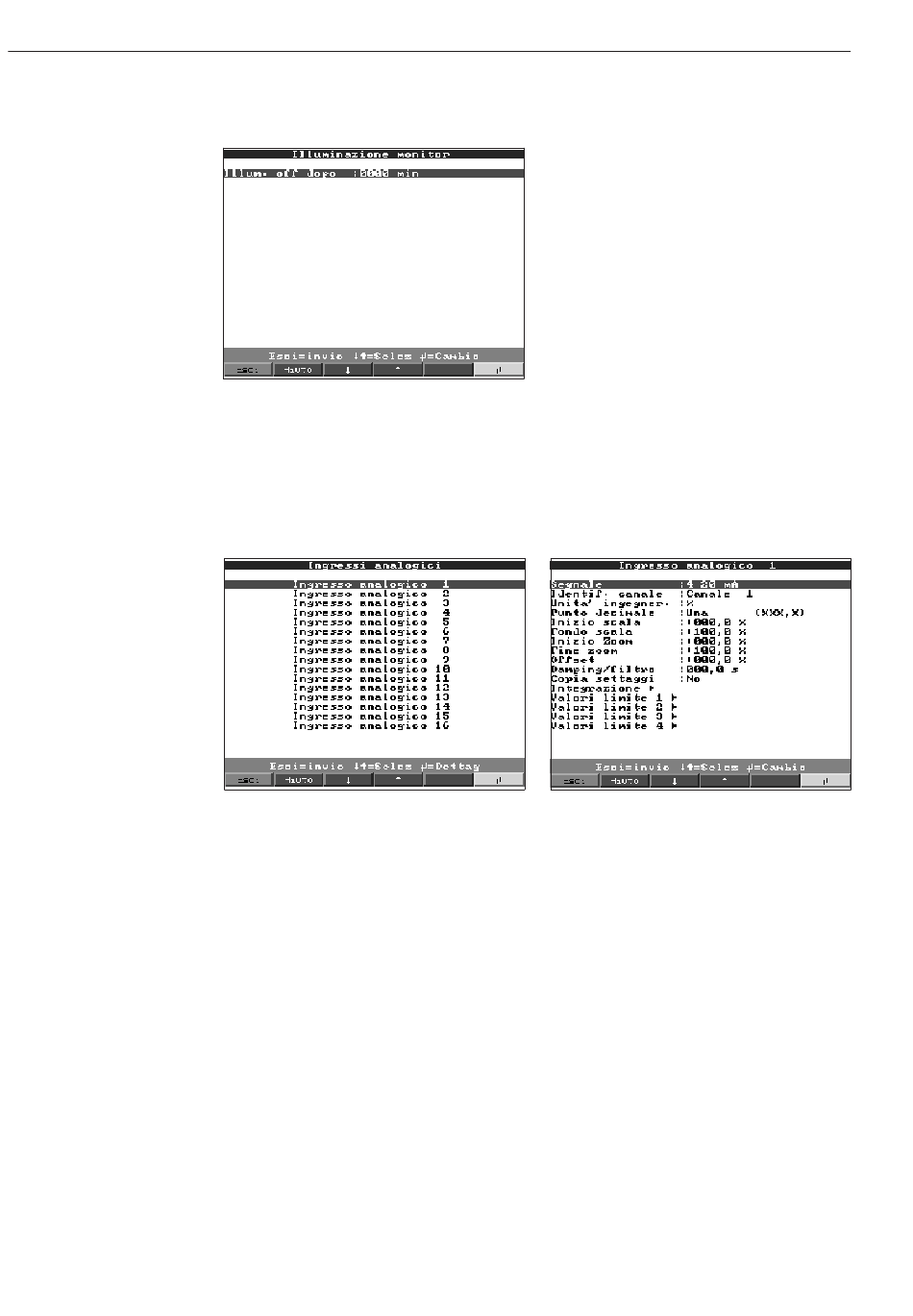

• Retroilluminazione:impostazioni per spegnere il display retroilluminato.
(Lo spegnimento dell'illuminazione allunga la durata del display).
Spegne il display xxxx minuti dopo l'ultimo azionamento di un tasto (la
retroilluminazione è spenta. Tutte le rimanenti funzioni dell'unità rimangono attive (LED
verde acceso). Premendo un qualsiasi tasto si riattiva l'illuminazione del display.
"0000 min" = l'illuminazione non viene spenta.
Ingressi analogici:
• Impostazioni/limiti dei valori analogici dei punti di misura connessi.
Ciascun canale è selezionabile. Vedere "Connessioni/schema dei morsetti".
Identificatore del punto di misura connesso a questo canale.
10 caratteri.
Immissione delle unità ingegneristiche del punto di misura connesso a questo
ingresso (p.e. bar, °C, m3/h, ...). 5 caratteri.
Selezione del numero di decimali richiesti per la visualizzazione del valore di misura
di quattro cifre.
I trasmettitori trasformano il valore misurato in un segnale standard.
Esempio: 0-14 pH in arrivo dal sensore diventano 4-20 mA. Il punto iniziale del
campo è perciò "0".
Vale quanto detto per il punto iniziale del campo. Qui, tuttavia, deve essere impostato
il valore finale di campo p.e. "14" per un trasmettitore con 0-14 pH.
Se non è necessario visualizzare il campo totale del trasmettitore, impostare in questo
campo il valore inferiore iniziale della sezione soggetta a "Zoom" . Esempio:
trasmettitore 0-14 pH, sezione di visualizzazione richiesta 5-9 pH. Impostare "5".
