Remarque : dans "analyse du signal - analyse intermédiaire", il faut sélectionner
"externe".
Unité technique du compteur, par ex. litre, m
Nombre de positions après la virgule pour l'affichage
Facteur d'impulsion = le facteur multiplié avec l'impulsion d'entrée donne la valeur
physique.
Exemple : une impulsion correspond à 5 m
Description de l'état lorsque l'entrée commande est active 5 digits.
Etat logique haut = 12...30 V
Description de l'état lorsque l'entrée commande n'est pas active.
Etat logique bas = -3...+5 V
Description du passage de l'état bas (-3...+5 V) à haut (+12...+30 V)
Description du passage de l'état haut (+12...+30 V) à bas (-3...+5 V)
Les états des compteurs sont régulièrement mémorisés (par ex. tous les jours, mois...
voir "Exploitation du signal"). Vous choisissez le type de compteur qui doit être affiché
en permanence.
Copie des réglages de la voie actuelle dans la voie sélectionnée (y compris seuil).
Les deux dernières positions de la désignation de la voie cible seront remplacées par
le numéro de la voie sélectionnée.
Conseil : facilite le réglage de l'appareil lorsque les mêmes réglages sont valables
pour plusieurs points de mesure (par ex. plusieurs compteurs de temps de
fonctionnement)
"Affichage + confirmer" : la fenêtre affichée doit être confirmée par pression de
touche ("OK"). Elle contient la date, l'heure et le message correspondant L → H ou
H → L.
"Pas d'affichage" : la fenêtre à message n'est pas affichée. Les événements
continuent cependant d'être indiqués dans la liste des événements (interrogation en
mode normal avec la touche de fonction "représentation". L'événement est "L → H"
ou "H → L" (texte en alternance L → H / H → L, si du texte a été entré).
Préréglage du compteur totalisateur/annuel. Cette fonction est utile si la mesure était
jusque là reliée à un compteur mécanique.
Attention : le réglage sur cette valeur n'est effectif que si l'on quitte le mode de
réglage de l'appareil.

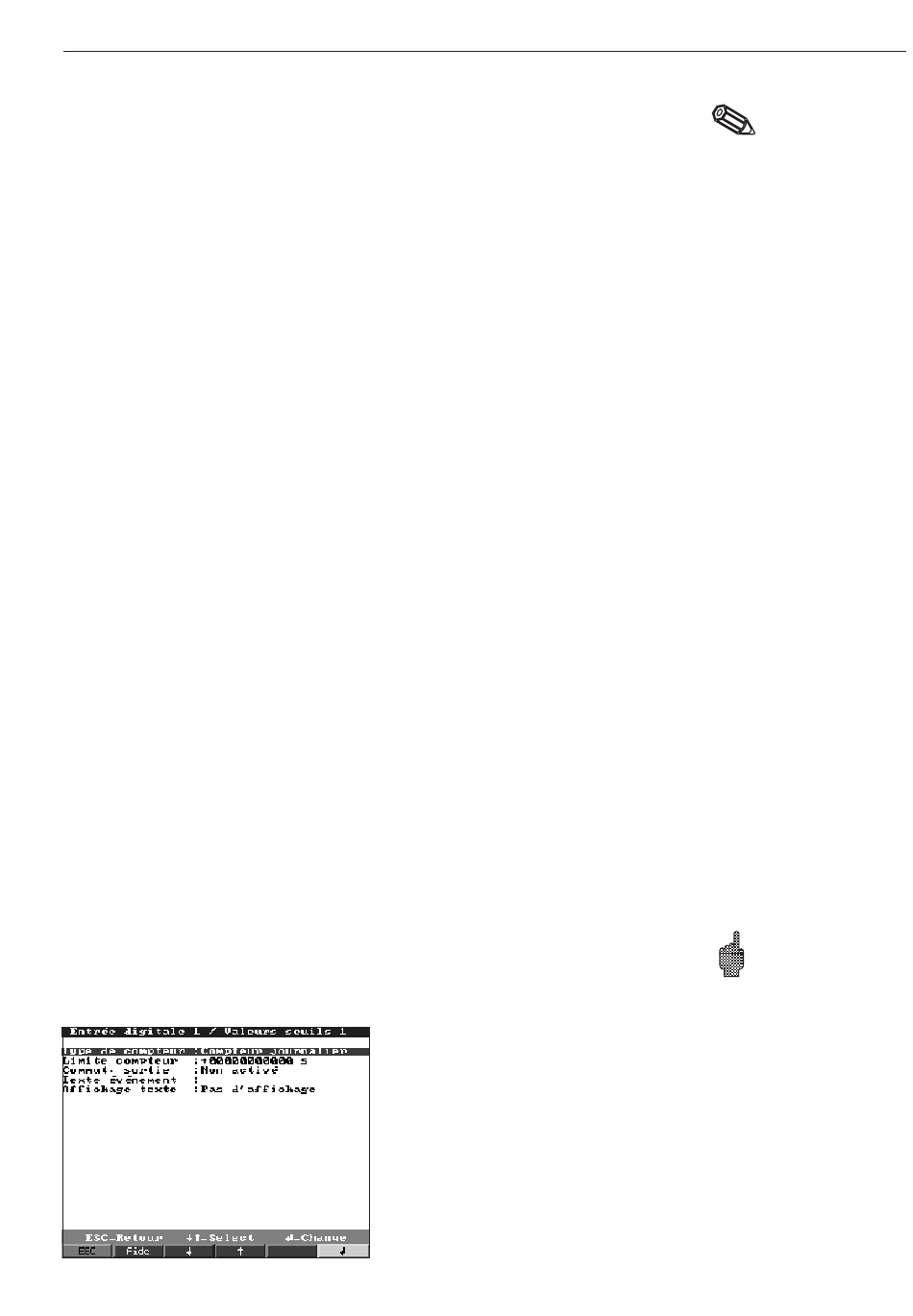

• Seuil : réglages uniquement nécessaires s'il faut surveiller le seuil de la voie
3
3
→ entrez ici "5".
5. Adaptation du réglage de l'appareil - Setup
Unité physique
Point décimal
1 Impulsion =
Description "H"
Description "L"
Texte L → H
Texte H → L
Affichage
Copier config.
Fenêtre de message
Compteur
totalisateur/annuel
