Comme pour le début de zoom. Indiquez la valeur supérieure de l'extrait souhaité.
Exemple : transmetteur 0-14 pH, du zoom souhaité 5-9 pH, réglez 9.
Réglage usine 0. La valeur réglée est additionnée, pour d'autres usages (affichage,
mémorisation, surveillance de seuil), au signal d'entrée réellement mesuré.
Plus le nombre de défauts se superposant au signal est important, plus la valeur de
réglage doit être élevée. Ceci a pour effet d'amortir ou de supprimer les variations
rapides (pour les spécialistes, filtre passe-bas 1er rang).
Uniquement pour le raccordement direct de thermocouples.
Interne : compensation des tensions d'erreur aux bornes suite à une mesure de la
température à la paroi arrière.
Externe x °C : compensation des tensions d'erreur aux bornes par des points de
références externes thermostatés.
Copie des réglages de la voie actuelle dans la voie sélectionnée (y compris seuils).
Les deux dernières positions de la désignation de la voie cible sont remplacées par
le numéro de la voie actuelle.

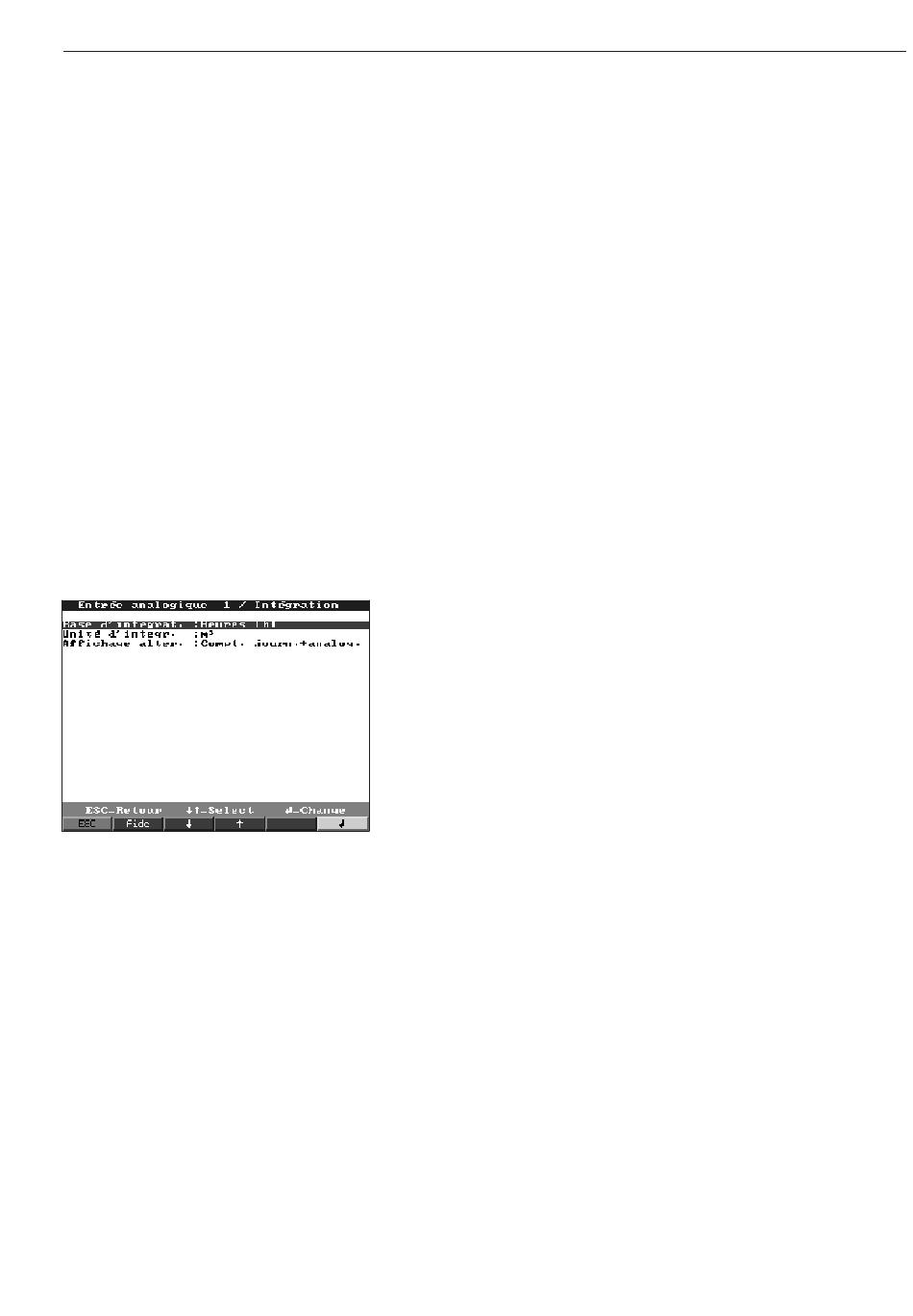

• Intégration : Réglages uniquement nécessaires si ce point de mesure analogique,
(par ex. pour le calcul de quantités) doit être intégré. Pour la période d'acquisition,
voir le chapitre "acquisition du signal".
L'intégration permet de calculer la quantité (en m
3
(par ex. débit en m /h). Sélectionnez ici la base de temps.
exemple : ml/s → base de temps en seconde (s) ; m
heure (h).
Indiquez l'unité de la quantité définie par intégration (par ex. m
Choix du compteur devant être affiché alternativement avec la valeur momentanée.
La valeur analogique est alors affichée alternativement pendant env. 6 s, l'état du
compteur pendant env. 4 s.
5. Adaptation du réglage de l'appareil - Setup
3
) à partir d'un signal analogique
3
/h → base de temps en
3
).
Fin du zoom
Offset
Amortissement/filtre
Point de référence
Copier config.
Base d'intégration
Unité intégrée
Affichage alt.
