Interface Rs 232 En Face Avant / Câble Sériel - Endress+Hauser memo-graph Version II Betriebsanleitung

251 Relais 7, contact 1
252 Relais 7, contact 2
351 Relais 8, contact 1
352 Relais 8, contact 2
451 Relais 9, contact 1
452 Relais 9, contact 2
551 Relais 10, contact 1
552 Relais 10, contact 2
651 Relais 11, contact 1
652 Relais 11, contact 2

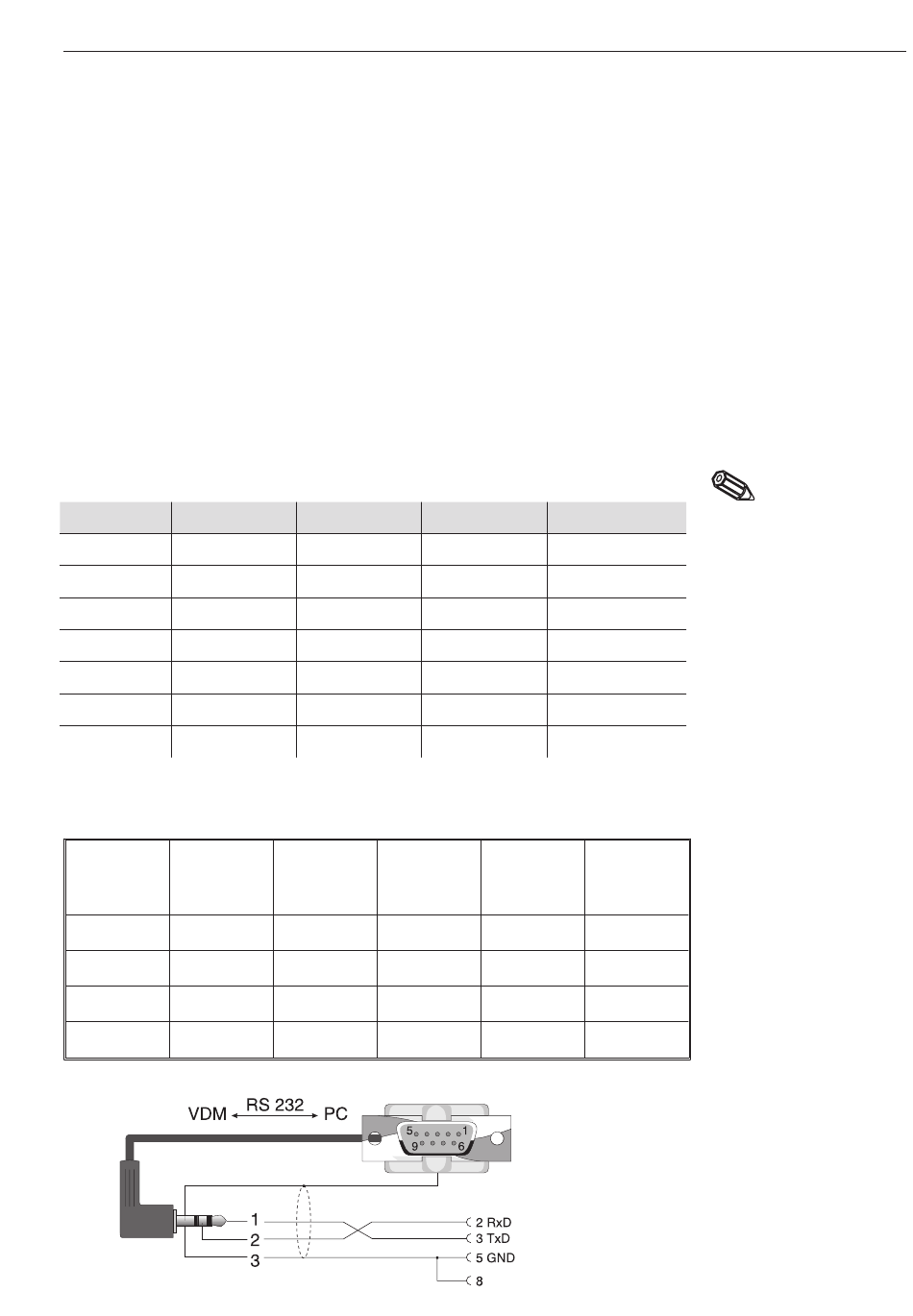

Interfaces (arrière de l'appareil)
Connecteur sub-D selon DIN 41652 à embase, 9 broches
Remarque : laisser les broches inutilisées libres.
Pin RS 232
2 TxD
3 RxD
4
5 GND
8
9
Boîtier Blindage
Occupation des broches du câble de raccordement pour l'interface RS 232
(à l'arrière) du PC ou du modem
9-pol.
Signal RS232
appareil
TxD 2
RxD 3
GND 5
Blindage Boîtier
851 Relais 13, contact 1
852 Relais 13, contact 2
951 Relais 14, contact 1
952 Relais 14, contact 2
A51 Relais 15, contact 1
A52 Relais 15, contact 2
B51 Relais 16, contact 1
B52 Relais 16, contact 2
C51 Relais 17, contact 1
C52 Relais 17, contact 2
RS 422
TxD (+) RxD/TxD (+)
RxD (+)
GND
TxD (-) RxD/TxD (+)
RxD (-)
Blindage Blindage
9-pol. 25-pol.
RS232 RS232
PC appareil
2 3
3 2
5 7
(Boîtier) (Boîtier)
4 Montage, raccordement, mise en service
RS 485 PROFIBUS DP
RXD/TXD (+)
RxD/TxD (-)
Blindage
9-pol. 25-pol.
RS232 RS232
modem modem
3 2
2 3
5 7
(Boîtier) (Boîtier)
4.4 Interface RS 232
en face avant /
câble sériel
109
