Vale quanto detto per "Inizio zoom". Qui si imposta il valore superiore della sezione
soggetta a "Zoom" Esempio: Trasmettitore 0-14 pH, sezione di visualizzazione
richiesta 5-9 pH. Impostare "9".
Impostazione di fabbrica "0". Il valore impostato viene aggiunto al valore reale
misurato (visualizzazione, memorizzazione monitoraggio allarmi).
Quanto meno si desiderano interferenze sul segnale di ingresso, quanto maggiore
deve essere il valore impostato. Risultato: le variazioni veloci vengono soppresse
Si usa solo per la connessione diretta di termocoppie. "Interna": compensazione
dell'errore di tensione, che si verifica ai morsetti di connessione, misurando la
temperatura del panello posteriore. "Esterna x °C/ °F": compensazione dell'errore di
tensione usando punti di paragone esterni controllati da un termostato.
Raccomandazione per l'uso delle termocoppie del tipo B (Pt30Rh-Pt6Rh): anche
senza un comparatore esterno, impostare sempre "Esterna (0 °C / 32 °F)" se si
esegue la connessione diretta.
Motivo: traccia non-lineare di questa termocoppia nei campi < 50 °C / < 122 °F.
Copia della configurazione del canale attuale nel canale selezionato (inclusi gli
allarmi). Gli ultimi due caratteri dell'identificatore del canale copiato, sono sostituiti
con il numero del canale.

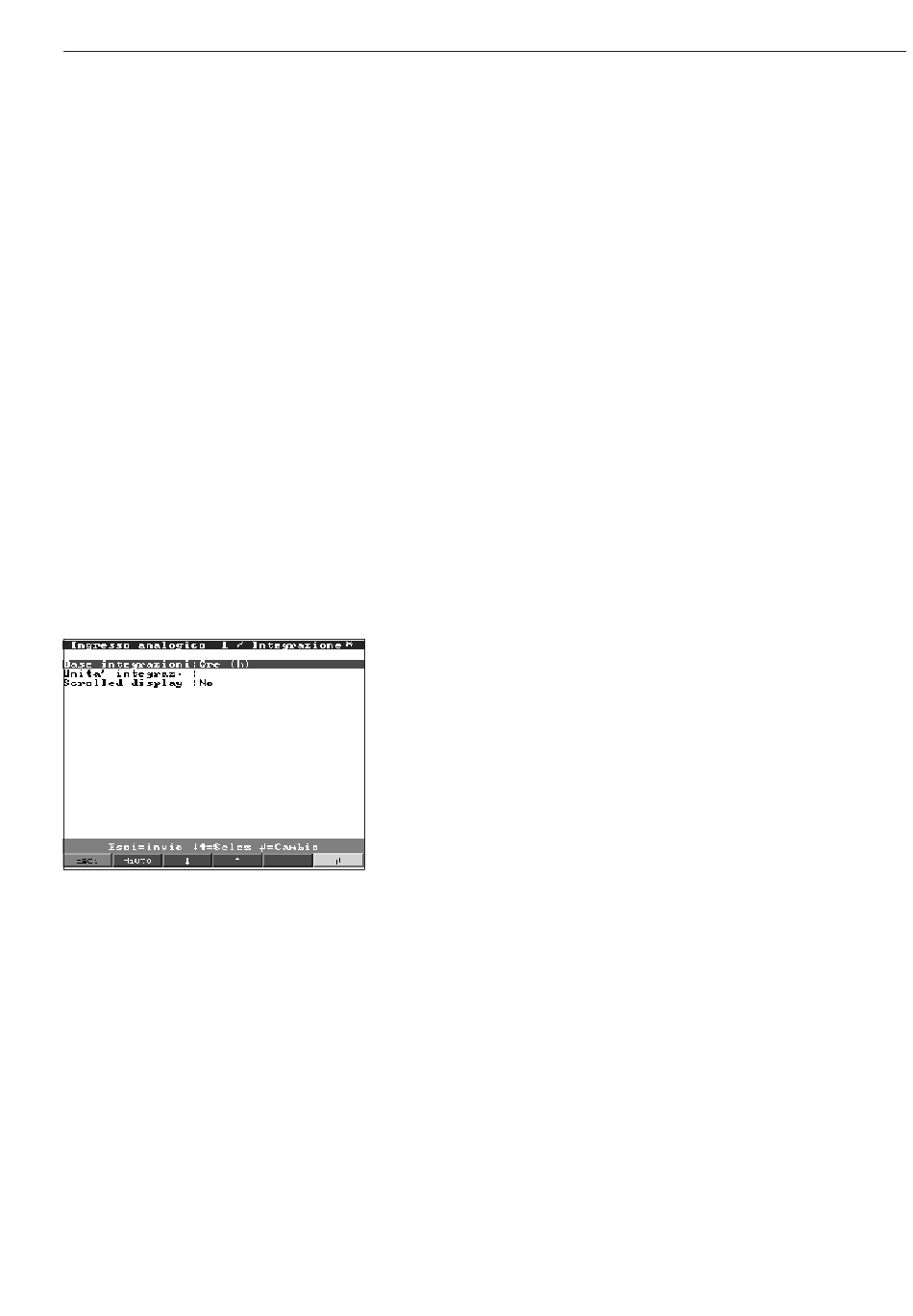

• Integrazione: si richiede l'impostazione solo se il punto di misura analogico deve
essere integrato, p.e. per misure di quantità. Per cicli di analisi vedere "Analisi del
segnale".
Se si usa la funzione di integrazione, è possibile calcolare le quantità (in m3) dai
segnali analogici (p.e. portata in m3/h). Qui è necessario selezionare la base tempo.
Esempio: ml/s -> base tempo secondi (s); m3/h -> base tempo ore (h).
Impostare le unità ingegneristiche del valore calcolato dalla funzione di integrazione
(p.e. m3).
Selezionare se e quale contatore deve essere visualizzato ciclicamente con il valore
istantaneo. Il valore istantaneo è visualizzato per circa 6 secondi, il valore totalizzato
per circa 4 secondi.
5.Impostazione dell'unità
Fine zoom
Offset
Smorzamento/filtro
Compensazione del
giunto freddo
Copia configurazione
Base dell'integrazione
Unità ingegneristiche di
integrazione
Alternanza display
165
