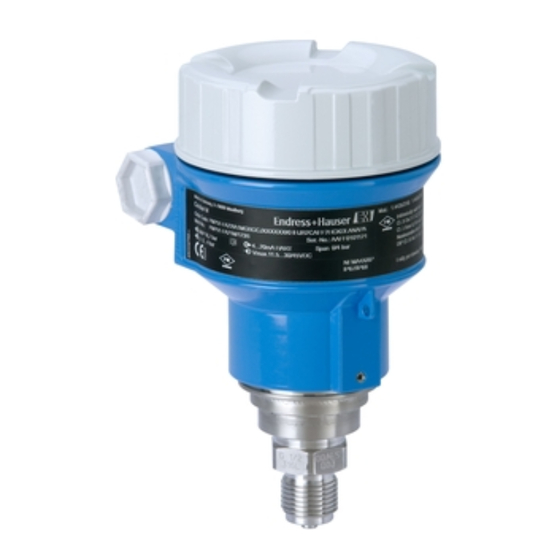

Endress+Hauser Cerabar M PMC51 Betriebsanleitung
Prozessdruckmessung
Vorschau ausblenden
Andere Handbücher für Cerabar M PMC51:
- Betriebsanleitung (220 Seiten) ,
- Kurzanleitung (52 Seiten) ,
- Handbuch zur funktionalen sicherheit (32 Seiten)
Verwandte Anleitungen für Endress+Hauser Cerabar M PMC51
Inhaltszusammenfassung für Endress+Hauser Cerabar M PMC51
- Seite 1 Betriebsanleitung Cerabar M PMC51, PMP51, PMP55 Prozessdruckmessung BA00385P/00/DE/19.14 71269381 gültig ab Software-Version: 01.00.zz...
- Seite 2 Cerabar M Analog Order code 00X00-XXXX0XX0XXX Ser. No.: X000X000000 TAG No.: XXX000 Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
Entsorgung ......32 Softwarehistorie ......32 Endress+Hauser... -
Seite 4: Sicherheitshinweise
Beachten Sie die Angaben und Hinweise auf dem Typenschild. Betriebssicherheit und Prozesssicherheit Während Parametrierung, Prüfung und Wartungsarbeiten am Gerät müssen zur Gewährleistung der Betriebssicherheit und Prozesssicherheit alternative überwachende Maßnahmen ergriffen wer- den. Warnung! Gerät nur im drucklosen Zustand demontieren! Endress+Hauser... -
Seite 5: Sicherheitszeichen Und -Symbole
Potentialausgleichsleitung oder ein sternförmiges Erdungssystem sein, je nach nationaler bzw. Firmenpraxis. Temperaturbeständigkeit der Anschlusskabel Besagt, dass die Anschlusskabel einer Temperatur von mindestens 85 °C standhalten müssen. > t 85°C Sicherheitshinweis Beachten Sie die Sicherheitshinweise in der zugehörigen Betriebsanleitung. Endress+Hauser... -
Seite 6: Identifizierung
Die Werkstoffe 1.4435 und 1.4404 sind in ihrer Festigkeit-Temperatur-Eigenschaft in der EN 1092-1 Tab. 18 unter 13E0 eingruppiert. Die chemische Zusammensetzung der beiden Werkstoffe kann identisch sein. Gleichung gilt nicht für den PMP51 und PMP55 mit 40 bar (600 psi)- oder 100 bar (1500 psi)-Messzelle. Endress+Hauser... -
Seite 7: Aluminiumgehäuse
18 Zulassungsrelevante Angaben Geräte geeignet für Sauerstoffanwendungen sind mit einem zusätzlichen Schild ausgestattet. Bei Sauerstoffeinsatz/ for oxygen service Pmax Tmax P01-xxxxxxxx-18-xx-xx-xx-000 Fig. 2: zusätzliches Schild bei Geräten geeignet für Sauerstoffanwendungen maximaler Druck bei Sauerstoffanwendungen maximale Temperatur bei Sauerstoffanwendungen Layoutbezeichnung Schild Endress+Hauser... -
Seite 8: Edelstahlgehäuse, Hygienisch
Schild bei Geräten mit Zertifikaten Zulassungsrelevante Angaben Lieferumfang Im Lieferumfang ist enthalten: • Messgerät • Optionales Zubehör Mitgelieferte Dokumentation: • Die Betriebsanleitung BA00385P steht über das Internet zur Verfügung. Siehe: www.de.endress.com Download • Kurzanleitung: KA01036P • Endprüfprotokoll • Optional: Werkskalibrierschein, Materialprüfzeugnisse Endress+Hauser... -
Seite 9: Ce-Zeichen, Konformitätserklärung
Zustand verlassen. Die Geräte berücksichtigen die einschlä- gigen Normen und Vorschriften, die in der EG-Konformitätserklärung gelistet sind und erfüllen somit die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestätigt die Konformi- tät des Gerätes durch Anbringen des CE-Zeichens. Registrierte Marken KALREZ, VITON, TEFLON Registrierte Marke der Firma E.I. -
Seite 10: Montage
Lagerung Messgerät unter trockenen, sauberen Bedingungen lagern und vor Schäden durch Stöße schützen (EN 837-2). Lagerungstemperaturbereich: Siehe Technische Information Cerabar M TI00436P. Einbaubedingungen 3.2.1 Einbaumaße Für Abmessungen sehen Sie bitte die Technische Information Cerabar M TI00436P, Kapitel "Konstruktiver Aufbau". Endress+Hauser... -
Seite 11: Einbau
• Beachten Sie bei dem PMP55 das Kap. 3.3.2 "Einbauhinweise für Geräte mit Druckmittlern – PMP55", ä 14 . • Für die Montage an Rohren oder Wänden bietet Endress+Hauser einen Montagehalter an. ä 17 , Kap. 3.3.5 "Wand- und Rohrmontage (optional)". -
Seite 12: Druckmessung In Gasen
Abb. 6: Messanordnung Druckmessung in Dämpfen Cerabar M Absperrarmatur Wassersackrohr in U-Form Wassersackrohr in Kreisform • Cerabar M mit Wassersackrohr oberhalb des Entnahmestutzens montieren. • Wassersackrohr vor der Inbetriebnahme mit Flüssigkeit füllen. Das Wassersackrohr reduziert die Temperatur auf nahezu Umgebungstemperatur. Endress+Hauser... -
Seite 13: Druckmessung In Flüssigkeiten
Für Geräte mit einem Wechselzapfen aus PVDF gilt ein maximales Anzugsdrehmoment von 7 Nm (5,16 lbs ft). Bei starker Beanspruchung durch Druck und Temperatur kann sich das Gewinde lockern. D.h. die Dichtigkeit des Gewindes muss regelmäßig geprüft und das Gewinde ggf. mit dem Endress+Hauser... -
Seite 14: Einbauhinweise Für Geräte Mit Druckmittlern - Pmp55
• schwingungsfrei (um zusätzliche Druckschwankungen zu vermeiden) • nicht in der Nähe von Heiz- oder Kühlleitungen • isolieren bei tieferer oder höherer Umgebungtemperatur als der Referenztemperatur • mit einem Biegeradius 100 mm (3,94 in). Endress+Hauser... -
Seite 15: Hochtemperatur-Öl
Messstofftemperaturen, die zum Überschreiten der maximal zulässigen Elektroniktemperatur von +85 °C (+185 °F) führen. Um den Einfluss der aufsteigenden Wärme zu minimieren, empfiehlt Endress+Hauser das Gerät waagerecht oder mit dem Gehäuse nach unten zu montieren. Die zusätzliche Einbauhöhe bedingt durch die hydrostatische Säule im Temperaturentkoppler auch eine Nullpunktverschiebung um ca. -
Seite 16: Dichtung Bei Flanschmontage
Tabelle unten). Die Daten wurden unter der kritischsten Anwendung "ruhende Luft" ermittelt. l 0.04 £ • P01-PMx5xxxx-11-xx-xx-xx-010 Abb. 12: Maximal erlaubte Isolierhöhe, hier dargestellt an einem PMP55 mit Flansch PMP55 70 °C (158 °F) Umgebungstemperatur (T Prozesstemperatur (T max. 400 °C (752 °F), abhängig vom eingesetzten Druckmittler-Füllöl (siehe TI00436PDE) Endress+Hauser... -
Seite 17: Wand- Und Rohrmontage (Optional)
Cerabar M Analog Montage 3.3.5 Wand- und Rohrmontage (optional) Für die Montage an Rohren oder Wänden bietet Endress+Hauser einen Montagehalter an (für Rohre von 1 ¼" bis 2" Durchmesser). mm (in) P01-xMx5xxxx-06-xx-xx-xx-001 Beachten Sie bei der Montage folgendes: • Geräte mit Kapillarleitungen: Kapillaren mit einem Biegeradius von 100 mm (3,94 in) montie- ren. -
Seite 18: Variante "Separatgehäuse" Zusammenbauen Und Montieren
Gehäuse mittels Montagehalter (Pos. 7) an einer Wand oder einem Rohr montieren. Bei der Rohrmontage die Muttern am Halter mit einem Drehmoment von mindestens 5 Nm (3,69 lbs ft) gleichmäßig anziehen. Das Kabel mit einem Biegeradius (r) 120 mm (4,72 in) montieren. Endress+Hauser... -
Seite 19: Pmp51, Variante Vorbereitet Für Druckmittleranbau - Schweißempfehlung
Tabelle "Schweißempfehlung" Für die Variante "XSJ - Vorbereitet für Druckmittleranbau" im Merkmal 110 "Prozessanschluss" im Bestellcode bis einschließlich 40 bar (600 psi)-Sensoren empfiehlt Endress+Hauser die Druckmittler wie folgt anzuschweißen: Die Gesamtschweißtiefe der Kehlnaht beträgt 1 mm (0,04 in) bei dem Außendurchmesser 16 mm (0,63 in). -
Seite 20: Schließen Der Gehäusedeckel
Schraube dient als StaubEx-Sicherung (nur vorhanden bei Geräten mit Staub-Ex Zulassung). Montage der Profildichtung für Universal- Prozessadapter Einzelheiten zur Montage siehe KA00096F/00/A3. Einbaukontrolle Nach dem Einbau des Gerätes folgende Kontrollen durchführen: • Sind alle Schrauben fest angezogen? • Ist der Gehäusedeckel zugeschraubt? Endress+Hauser... -
Seite 21: Verdrahtung
Gerät gemäß folgender Abbildung anschließen. Gehäusedeckel zuschrauben. Versorgungsspannung einschalten. 4…20 mA 11.5 V DC P01-PMD55xxx-04-xx-xx-xx-010 Elektrischer Anschluss 4...20 mA Anschlussklemmen für Versorgung und Signal Testklemmen Erdungsklemme Versorgungsspannung: 11,5 ... 45 VDC (Varianten mit Steckerverbindung 35 V DC) Externe Erdungsklemme Endress+Hauser... -
Seite 22: Geräte Mit Harting-Stecker Han7D
Schirm nicht belegt A0011176 4.1.4 Geräte mit Ventilstecker BN BU GNYE – – P01-xMx5xxxx-04-xx-xx-xx-005 Abb. 17: BN = braun, BU = blau, GNYE = grün/gelb; links: Elektrischer Anschluss für Geräte mit Ventilstecker rechts: Sicht auf den Stecker am Gerät Endress+Hauser... -
Seite 23: Anschluss Messeinheit
Um den diesbezüglichen Messfehler unter 0,1 % zu halten, sollte das Strommessgerät einen Innenwiderstand von < 0.7 aufweisen. 4.2.2 Kabelspezifikation • Endress+Hauser empfiehlt, verdrilltes, abgeschirmtes Zweiaderkabel zu verwenden. • Klemmen für Aderquerschnitte: 0,5...2,5 mm (20...14 AWG) • Kabelaußendurchmesser: 5...9 mm (0,2...0,35 in) abhängig von der verwendeten Kabelver- schraubung (siehe Technische Information) 4.2.3... -
Seite 24: Überspannungsschutz (Optional)
Montage ➀ 0.4 Nm max. 1.5 mm² max. 2.5 mm² max. 3.75 Nm min. 1.5 mm² ➀ Werkseitig verklebte Schraubverbindung - beim Lösen/Festziehen der Überwurfmutter mit Schrauben- schlüssel gegenhalten ➁ black Schirmerdung ➁ ohne ➂ direkt ➂ black P01-xMx5xxxx-04-xx-xx-de-007 Endress+Hauser... -
Seite 25: Anschlusskontrolle
• Ist das Gerät gemäß Kapitel 4.1 angeschlossen? • Sind alle Schrauben fest angezogen? • Ist der Gehäusedeckel zugeschraubt? Sobald Spannung am Gerät anliegt, leuchtet die grüne LED auf dem Elektronikeinsatz für wenige Sekunden bzw. leuchtet die angeschlossene Vor-Ort-Anzeige. Endress+Hauser... -
Seite 26: Bedienung
DIP-Schalter für Dämpfung ein/aus 5.1.1 Funktion des DIP-Schalters Schalterstellung "off" "on" Die Dämpfung ist ausgeschaltet. Die Dämpfung ist eingeschaltet. Das Ausgangssignal folgt Messwertänderun- Das Ausgangssignal folgt Messwertänderun- gen mit der Verzögerungszeit Werkein- gen ohne Verzögerung. stellung: = 2 s bzw. nach Bestellangaben). Endress+Hauser... -
Seite 27: Funktion Der Bedienelemente
Das Display des Gerätes kann in 90 ° Schritten gedreht werden (siehe Abbildung Schritte 4 - 6). Je nach Einbaulage des Gerätes ist somit das Ablesen der Messwerte problemlos möglich. P01-Mxxxxxxx-19-xx-xx-xx-011 Funktionen: • 8-stellige Messwertanzeige inkl. Vorzeichen und Dezimalpunkt, Bargraph für 4...20 mA als Stromanzeige. • Diagnosefunktionen (Stör- und Warnmeldung, usw.) Endress+Hauser... - Seite 28 Fehlermeldung "Service-Modus" Das Gerät befindet sich im Service-Modus (zum Beispiel während einer Simulation). Fehlermeldung "Wartung erforderlich" Es ist eine Wartung erforderlich. Der Messwert ist weiterhin gültig. Fehlermeldung "Betriebsfehler" Es liegt ein Betriebsfehler vor. Der Messwert ist nicht mehr gültig. Endress+Hauser...
-
Seite 29: Inbetriebnahme
Lageabgleich abgleich wurde Messanfang Messanfang Messende wurde Messende wurde wurde übernom- nicht übernom- wurde übernom- wurde nicht übernommen. nicht übernom- men. men. Beachten men. übernommen. men. Beachten Sie die Eingabe- Beachten Sie die Sie die Eingabe- grenzen. Eingabegrenzen. grenzen. Endress+Hauser... -
Seite 30: Wartung
Reinigungshinweise Um die Prozessmembrane reinigen zu können, ohne den Messumformer aus dem Prozess zu neh- men, bietet Endress+Hauser als Zubehör Spülringe an. Für weitere Informationen steht Ihnen Ihr nächstes Endress+Hauser Vertriebsbüro zur Verfügung. 7.1.1 Cerabar M PMP55 Für Rohrdruckmittler empfehlen wir eine CIP Reinigung (clean in place (Heißwasser)) vor der SIP Reinigung (sterilization in place (Dampf)). -
Seite 31: Störungsbehebung
Verhalten des Ausgangs bei Störung Bei Störungen nimmt der Stromausgang den Wert 3,6mA an. Reparatur Das Endress+Hauser Reparaturkonzept sieht vor, dass die Messgeräte modular aufgebaut sind und Reparaturen auch durch den Kunden durchgeführt werden können (siehe ä 31 , Kap. 8.5 "Ersatzteile"). -
Seite 32: Rücksendung
Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Messgerät zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetzlicher Bestim- mungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produkten, die mediumsbe- rührend sind, in einer bestimmten Art und Weise umzugehen. -
Seite 33: Technische Daten
Cerabar M Analog Technische Daten Technische Daten Für die technischen Daten sehen Sie bitte die Technische Information TI00436P. Endress+Hauser... -
Seite 34: Index
Typenschild ........6 Überspannungsschutz......24 Endress+Hauser... - Seite 35 Cerabar M Analog Index Endress+Hauser...
- Seite 36 www.endress.com/worldwide BA00385P/00/DE/19.14 71269381 CCS/FM+SGML 9 71269381...
