Fattore per il quale si deve moltiplicare il segnale "y1" Impostazione di fabbrica:"1".
Operatore matematico peril calcolo del canale.
Secondo segnale, "y2", da combinare con il primo ("y1").
Fattore per il quale il segnale "y2" o g (y1:y2) deve essere moltiplicato.
Impostazione di fabbrica: "1".
Costante, che viene sommata al risultato della combinazione dei segnali "y1" e "y2".
Impostazione di fabbrica: "0". L'immissione avviene nelle unità ingegneristiche del
canale matematico.
Unità ingegneristiche del canale calcolato, p.e. "Watt" quando si moltiplica la
tensione ("Volt") e la corrente("Ampère").
Numero di decimali del valore di 4 cifre sul display 4 cifre sul display.
Immettere il valore più piccolo che può risultare dalla combinazione matematica.
Esempio: campo di misura y1 = 0...10, a = 5, y2 campo di misura = 0...20, b=3, C=4.
Addizione dei canali con la formula: y = (0*5) + (0*3) + 4.
Risultato: immettere "4".
Immettere il valore più alto che può risultare dalla combinazione matematica.
Esempio: campo di misura y1 = 0...10, a = 5, y2 campo di misura = 0...20, b=3, C=4.
Addizione dei canali con la formula: y = (10*5) + (20*3) + 4.
Risultato: immettere "114".
Copia della configurazione del canale attuale nel canale selezionato (inclusi gli
allarmi). Gli ultimi due caratteri dell'identificatore del canale copiato sono sostituiti con
il numero del canale.
L'impostazione è richiesta solo se il risultato del calcolo matematico deve essere
integrato, p.e. per il calcolo della quantità
L'impostazione è richiesta solo se il risultato del calcolo matematico deve essere
monitorato per rilevare eventuali violazioni di soglia.

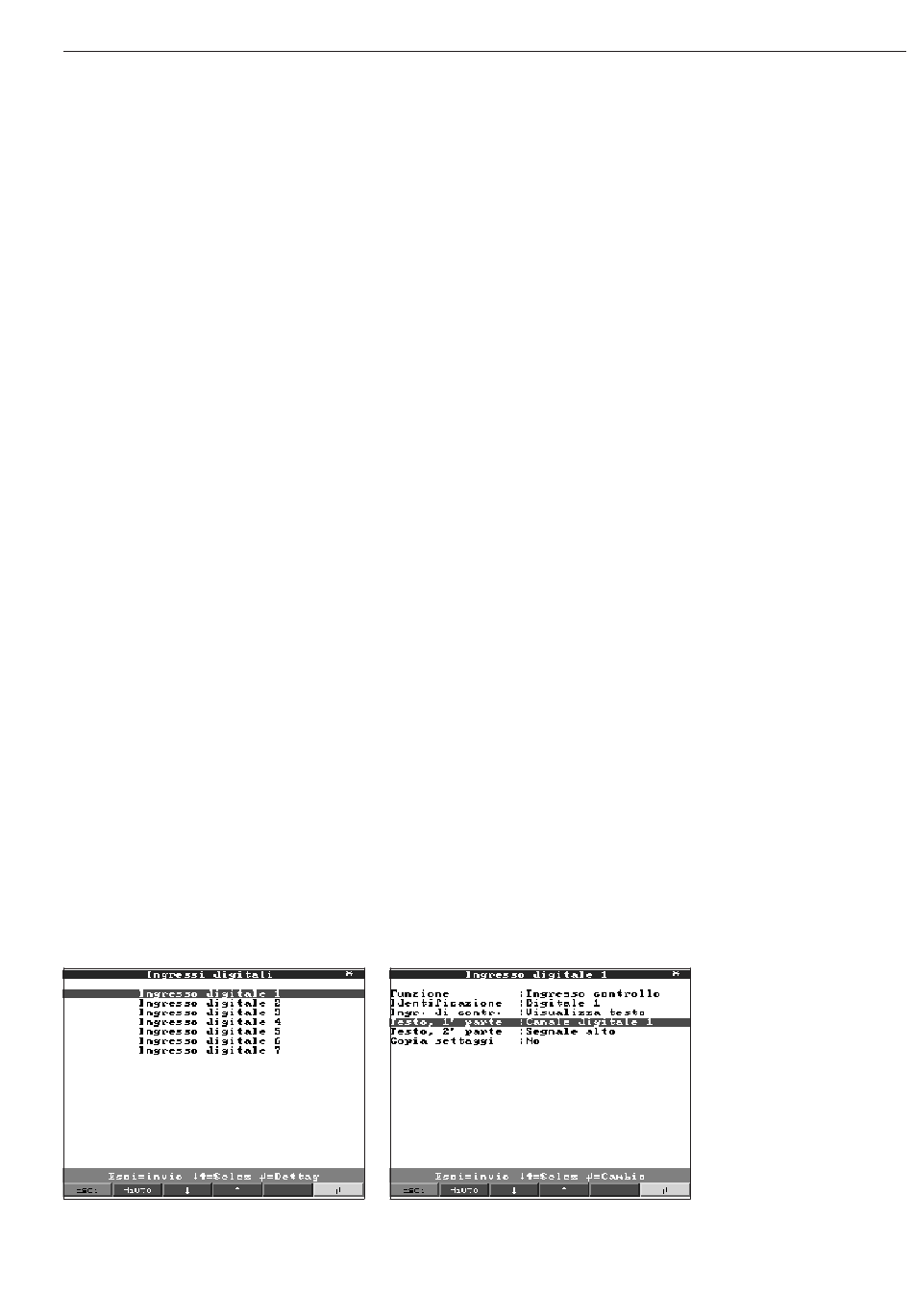

Ingressi digitali (opzione):
• L'impostazione è necessaria solo se si devono usare ingressi digitali (opzione,
p.e. per contatori/eventi)
5.Impostazione dell'unità
Fattore "a"
Combinazione "?"
Segnale "y2"
Fattore "b"
Costante "c"
Unità ingegneristiche
Decimali
Inizio zoom
Fine zoom
Copia configurazione
Integrazione > impostaz
identiche a "Ingressi
analogici - integraz. - ...".
Limiti > Impostaz.
identiche a "Ingressi
analogici - valori di
soglia - ...".
