8.1 Menüstruktur

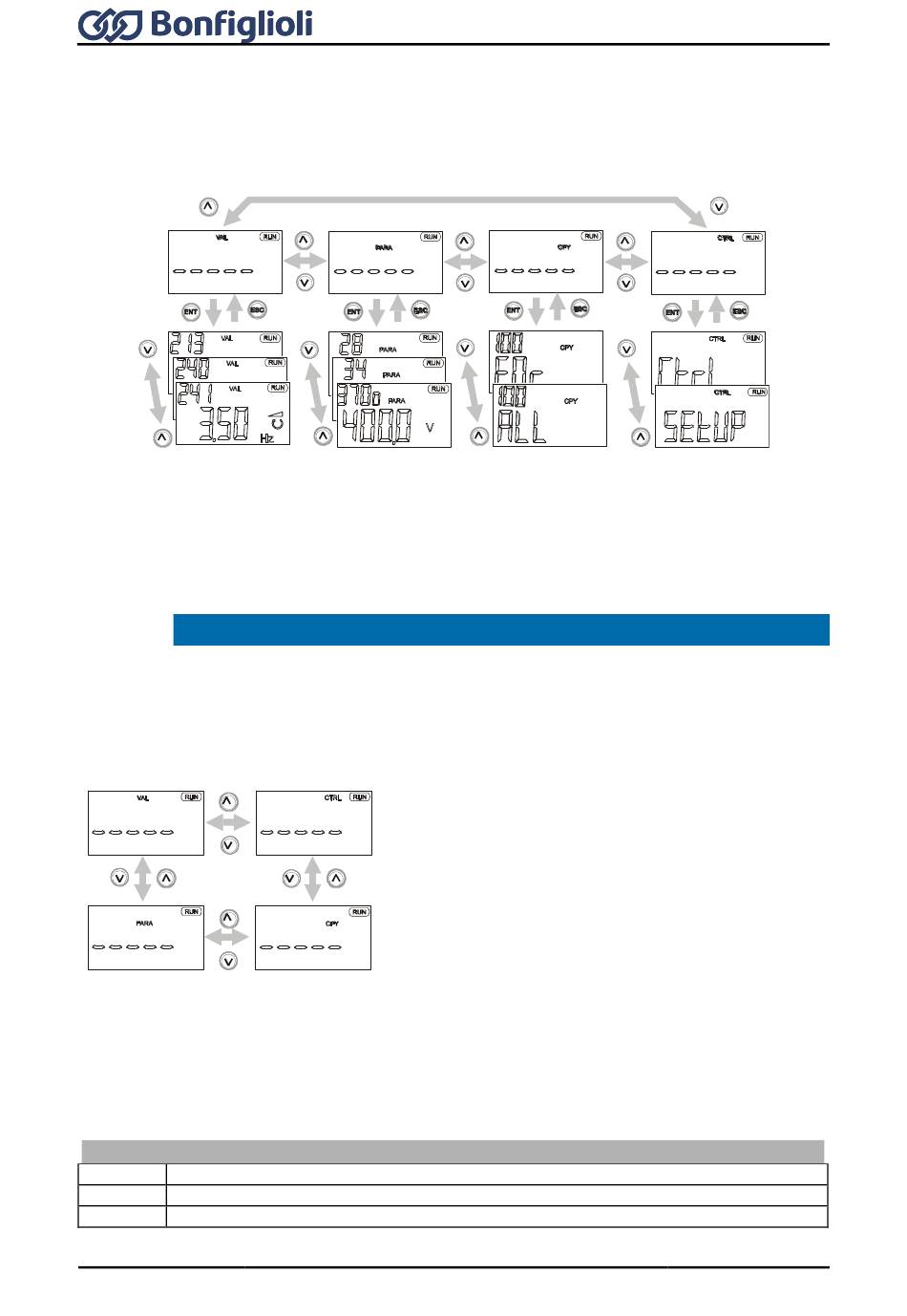

Die Menüstruktur der Bedieneinheit ist entsprechend der grafischen Übersicht angeordnet. Durch die
Pfeiltasten sowie ESC und ENT kann innerhalb des Menüs navigiert werden. Die vollständigen Infor-
mationen sind in der Software gespeichert und ermöglichen die flexible Verwendung der Optionen zur
Parametrierung und Steuerung der Frequenzumrichter.
8.2 Hauptmenü
Die verschiedenen Parameter und Informationen der Frequenzumrichter können mit Hilfe der Bedien-
einheit angezeigt werden. Die verschiedenen Funktionen und Parameter sind in vier Menüzweigen
gruppiert. Innerhalb der Menüstruktur wird durch längeres Drücken oder mehrfaches Betätigen der
ESC-Taste in das Hauptmenü gewechselt.
HINWEIS
In der folgenden Beschreibung der Tastenfunktionen bedeutet ein Pluszeichen (+) zwi-
schen den Tastensymbolen gleichzeitiges Betätigen der Tasten.
Ein Komma (,) zwischen den Tastensymbolen bedeutet, die Tasten müssen nacheinan-
der betätigt werden.
Mit Hilfe der Pfeiltasten wählen Sie den gewünschten Menüzweig. Der gewählte Menüzweig wird im
Display blinkend angezeigt.
Durch Drücken der ENT-Taste wählen Sie den Menüzweig aus. Die Anzeige wechselt auf den ersten
Parameter oder die erste Funktion im gewählten Menüzweig.
Betätigen der ESC-Taste führt zurück in das Hauptmenü der Bedieneinheit.
▲ ▼ Navigation in der Menüstruktur und Anwahl eines Menüzweigs.
ENT Übergang in den gewählten Menüzweig.
ESC Verlassen des Menüzweiges und Rücksprung zum Hauptmenü.
98
Menüzweig – VAL
Anzeigen von Istwerten
Menüzweig – PARA
Parameter anzeigen und verändern
Menüzweig – CPY
Kopierfunktion der Parameter
Menüzweig – CTRL
Auswahl von Steuer- und Testfunktionen
Tasten
