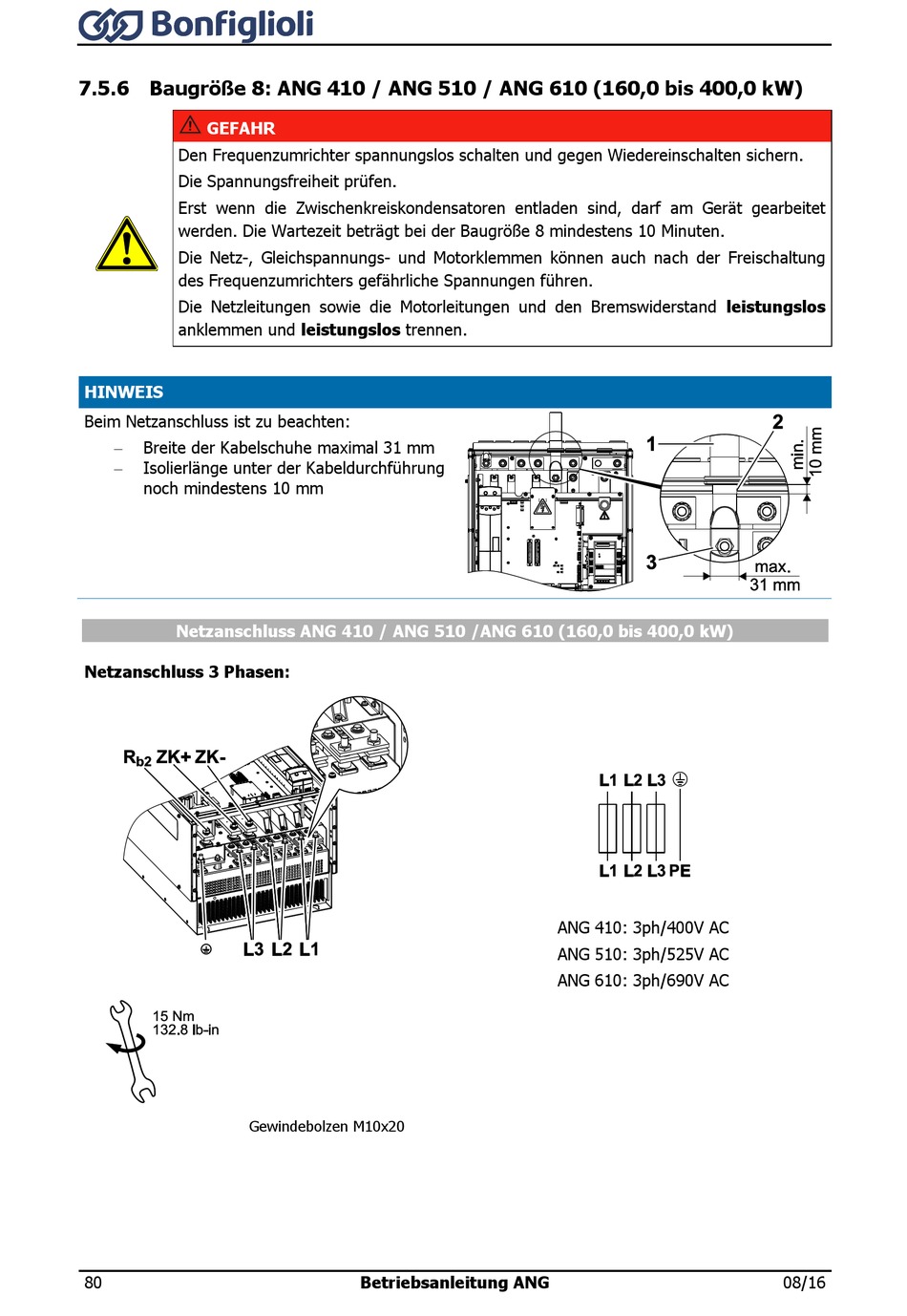

7.5.6 Baugröße 8: ANG 410 / ANG 510 / ANG 610 (160,0 bis 400,0 kW)
GEFAHR
Den Frequenzumrichter spannungslos schalten und gegen Wiedereinschalten sichern.
Die Spannungsfreiheit prüfen.
Erst wenn die Zwischenkreiskondensatoren entladen sind, darf am Gerät gearbeitet
werden. Die Wartezeit beträgt bei der Baugröße 8 mindestens 10 Minuten.
Die Netz-, Gleichspannungs- und Motorklemmen können auch nach der Freischaltung
des Frequenzumrichters gefährliche Spannungen führen.
Die Netzleitungen sowie die Motorleitungen und den Bremswiderstand leistungslos
anklemmen und leistungslos trennen.
HINWEIS
Beim Netzanschluss ist zu beachten:
Breite der Kabelschuhe maximal 31 mm
Isolierlänge unter der Kabeldurchführung
noch mindestens 10 mm
Netzanschluss ANG 410 / ANG 510 /ANG 610 (160,0 bis 400,0 kW)
Netzanschluss 3 Phasen:
Gewindebolzen M10x20
80
Betriebsanleitung ANG
ANG 410: 3ph/400V AC
ANG 510: 3ph/525V AC
ANG 610: 3ph/690V AC
08/16
