18.2

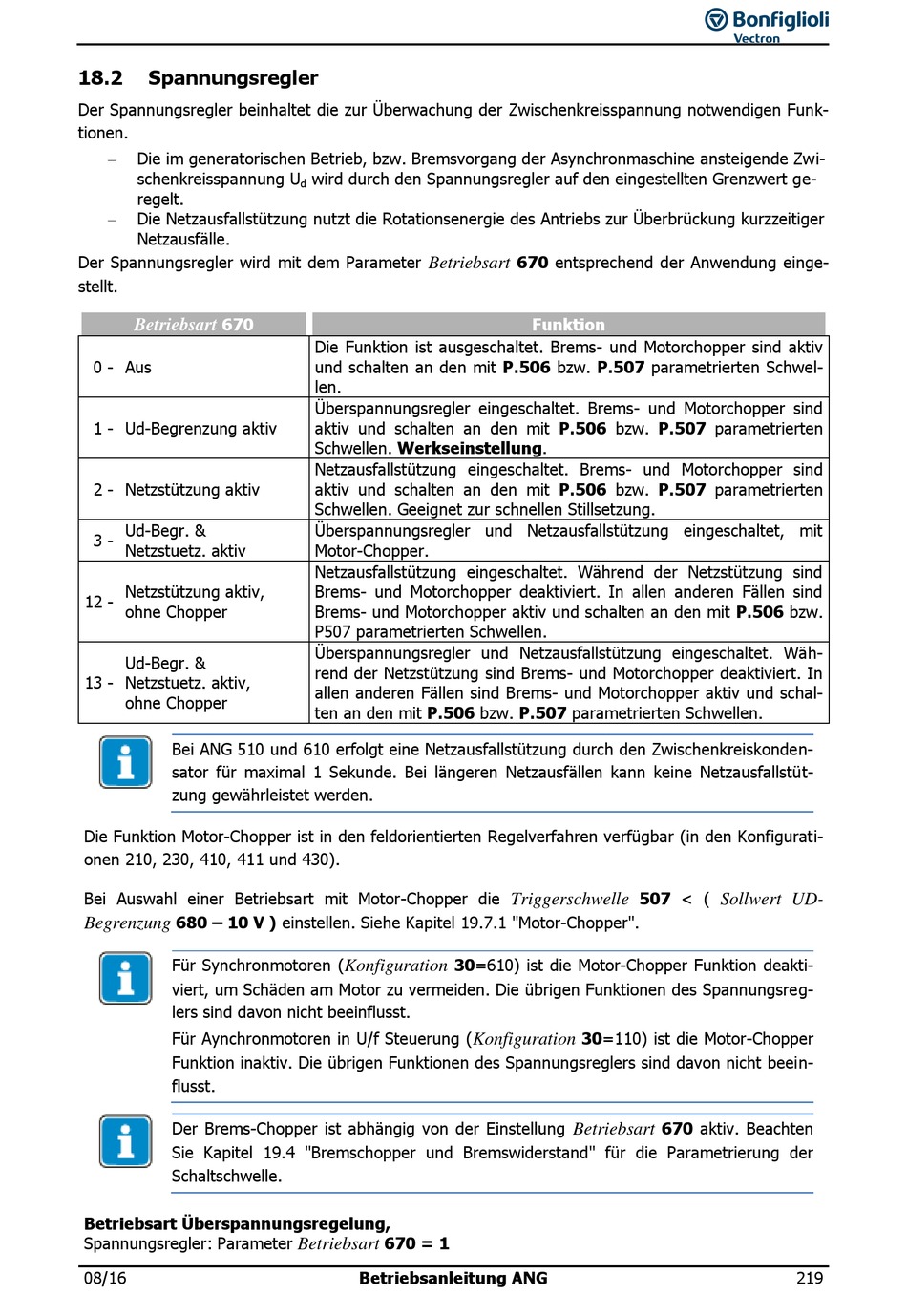

Spannungsregler

Der Spannungsregler beinhaltet die zur Überwachung der Zwischenkreisspannung notwendigen Funk-
tionen.
 Die im generatorischen Betrieb, bzw. Bremsvorgang der Asynchronmaschine ansteigende Zwi-
schenkreisspannung U
regelt.
 Die Netzausfallstützung nutzt die Rotationsenergie des Antriebs zur Überbrückung kurzzeitiger
Netzausfälle.
Der Spannungsregler wird mit dem Parameter
stellt.
670
Betriebsart
0 - Aus
1 - Ud-Begrenzung aktiv
2 - Netzstützung aktiv
Ud-Begr. &
3 -
Netzstuetz. aktiv
Netzstützung aktiv,
12 -
ohne Chopper
Ud-Begr. &
13 - Netzstuetz. aktiv,
ohne Chopper
Bei ANG 510 und 610 erfolgt eine Netzausfallstützung durch den Zwischenkreiskonden-
sator für maximal 1 Sekunde. Bei längeren Netzausfällen kann keine Netzausfallstüt-
zung gewährleistet werden.
Die Funktion Motor-Chopper ist in den feldorientierten Regelverfahren verfügbar (in den Konfigurati-
onen 210, 230, 410, 411 und 430).
Bei Auswahl einer Betriebsart mit Motor-Chopper die
680 – 10 V ) einstellen. Siehe Kapitel 19.7.1 "Motor-Chopper".
Begrenzung
Für Synchronmotoren (
viert, um Schäden am Motor zu vermeiden. Die übrigen Funktionen des Spannungsreg-
lers sind davon nicht beeinflusst.
Für Aynchronmotoren in U/f Steuerung (
Funktion inaktiv. Die übrigen Funktionen des Spannungsreglers sind davon nicht beein-
flusst.
Der Brems-Chopper ist abhängig von der Einstellung
Sie Kapitel 19.4 "Bremschopper und Bremswiderstand" für die Parametrierung der
Schaltschwelle.
Betriebsart Überspannungsregelung,
Spannungsregler: Parameter
08/16
wird durch den Spannungsregler auf den eingestellten Grenzwert ge-
d
Betriebsart
Die Funktion ist ausgeschaltet. Brems- und Motorchopper sind aktiv
und schalten an den mit P.506 bzw. P.507 parametrierten Schwel-
len.
Überspannungsregler eingeschaltet. Brems- und Motorchopper sind
aktiv und schalten an den mit P.506 bzw. P.507 parametrierten
Schwellen. Werkseinstellung.
Netzausfallstützung eingeschaltet. Brems- und Motorchopper sind
aktiv und schalten an den mit P.506 bzw. P.507 parametrierten
Schwellen. Geeignet zur schnellen Stillsetzung.
Überspannungsregler und Netzausfallstützung eingeschaltet, mit
Motor-Chopper.
Netzausfallstützung eingeschaltet. Während der Netzstützung sind
Brems- und Motorchopper deaktiviert. In allen anderen Fällen sind
Brems- und Motorchopper aktiv und schalten an den mit P.506 bzw.
P507 parametrierten Schwellen.
Überspannungsregler und Netzausfallstützung eingeschaltet. Wäh-
rend der Netzstützung sind Brems- und Motorchopper deaktiviert. In
allen anderen Fällen sind Brems- und Motorchopper aktiv und schal-
ten an den mit P.506 bzw. P.507 parametrierten Schwellen.
30=610) ist die Motor-Chopper Funktion deakti-
Konfiguration
670 = 1
Betriebsart
Betriebsanleitung ANG
670 entsprechend der Anwendung einge-
Funktion
507 < (
Triggerschwelle
30=110) ist die Motor-Chopper
Konfiguration
Betriebsart
Sollwert UD-
670 aktiv. Beachten
219
