4.4
Baugröße 6: ANG 410 (37,0 bis 65,0 kW)
Frequenzumrichter
A

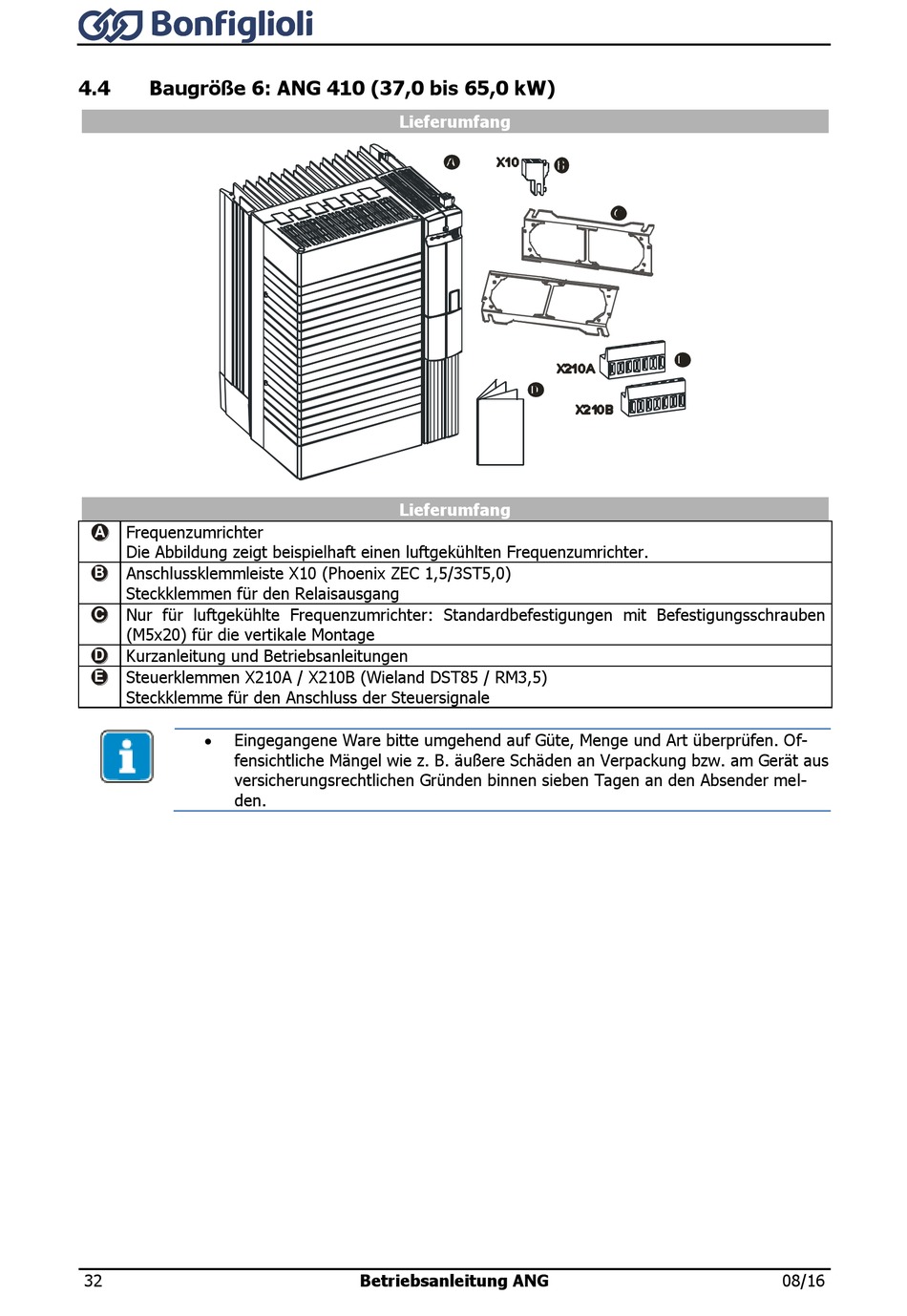

Die Abbildung zeigt beispielhaft einen luftgekühlten Frequenzumrichter.
Anschlussklemmleiste X10 (Phoenix ZEC 1,5/3ST5,0)
B
Steckklemmen für den Relaisausgang
Nur für luftgekühlte Frequenzumrichter: Standardbefestigungen mit Befestigungsschrauben
C
(M5x20) für die vertikale Montage
Kurzanleitung und Betriebsanleitungen
D
Steuerklemmen X210A / X210B (Wieland DST85 / RM3,5)
E
Steckklemme für den Anschluss der Steuersignale
