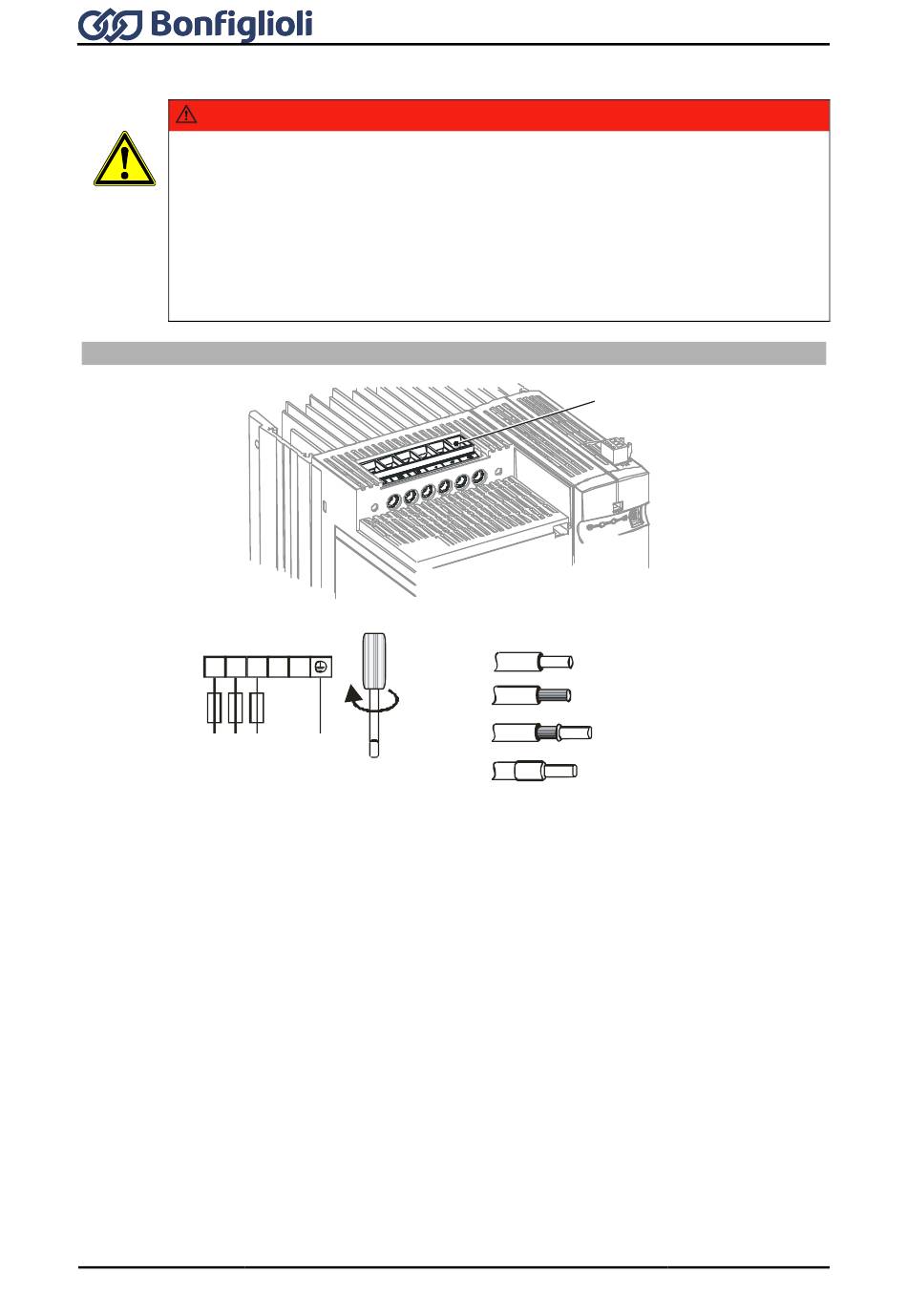

7.5.3 Baugröße 5: ANG 410 (18,5 bis 30,0 kW)
GEFAHR
Den Frequenzumrichter spannungslos schalten und gegen Wiedereinschalten sichern.
Die Spannungsfreiheit prüfen.
Erst wenn die Zwischenkreiskondensatoren entladen sind, darf am Gerät gearbeitet
werden. Die Wartezeit beträgt bei der Baugröße 5 mindestens 3 Minuten.
Die Netz-, Gleichspannungs- und Motorklemmen können auch nach der Freischaltung
des Frequenzumrichters gefährliche Spannungen führen.
Die Netzleitungen an der Klemme X1, die Motorleitungen und den Bremswiderstand an
der Klemme X2 leistungslos anklemmen und leistungslos trennen.
X1
L1 L2 L3
L1 L2 L3
3ph / 400V AC
74
Netzanschluss ANG 410 (18,5 bis 30,0 kW)
2.5 Nm
-
+
22.1 lb-in
PE
Betriebsanleitung ANG
X1
18.5 kW ... 30.0 kW
PHOENIX MKDSP 25/ 6-15,00-F
0.5 ... 35 mm
AWG 20 ... 2
0.5 ... 25 mm
AWG 20 ... 4
1.00 ... 25 mm
AWG 18 ... 4
1.5 ... 25 mm
AWG 16 ... 4
2
2
2
2
