7.4.4

Anschluss eines Bremswiderstandes

Installieren Sie einen Bremswiderstand, wenn die Rückspeisung von generatorischer Energie erwartet
wird. Überspannungsabschaltungen können dadurch vermieden werden.
GEFAHR
Den Frequenzumrichter spannungslos schalten und gegen Wiedereinschalten sichern.
Die Spannungsfreiheit prüfen.
Erst wenn die Zwischenkreiskondensatoren entladen sind, darf am Gerät gearbeitet
werden. Die Wartezeit beträgt bei den Baugrößen 1 bis 7 mindestens 3 Minuten und bei
der Baugröße 8 mindestens 10 Minuten.
Die Netz-, Gleichspannungs- und Motorklemmen können auch nach der Freischaltung
des Frequenzumrichters gefährliche Spannungen führen.
WARNUNG
Die Oberfläche des Bremswiderstands kann während des Betriebs eine hohe Temperatur
erreichen und nach dem Betrieb für eine längere Zeit beibehalten. Den Bremswiderstand
nicht berühren, wenn der Frequenzumrichter in Betrieb oder betriebsbereit ist. Das
Nichtbeachten kann Hautverbrennungen zur Folge haben. Eine Sicherheitseinrichtung
zum Schutz gegen Berühren installieren oder ein Warnschild anbringen.
Den Bremswiderstand nicht in der Nähe von entflammbaren oder wärmeempfindlichen
Materialien installieren.
Den Bremswiderstand nicht abdecken.
VORSICHT
Die BONFIGLIOLI VECTRON MDS GmbH empfiehlt einen Temperaturschalter zu ver-
wenden. Abhängig vom gewählten Widerstand ist der Temperatuschalter standardmäßig
integriert oder optional erhältlich. Der Temperaturschalter löst bei Überlastung des
Bremswiderstandes die Trennung des Frequenzumrichters vom Netz.
Die Verwendung von Bremswiderständen ohne Temperaturschalter kann zu kritischen
Zuständen führen.

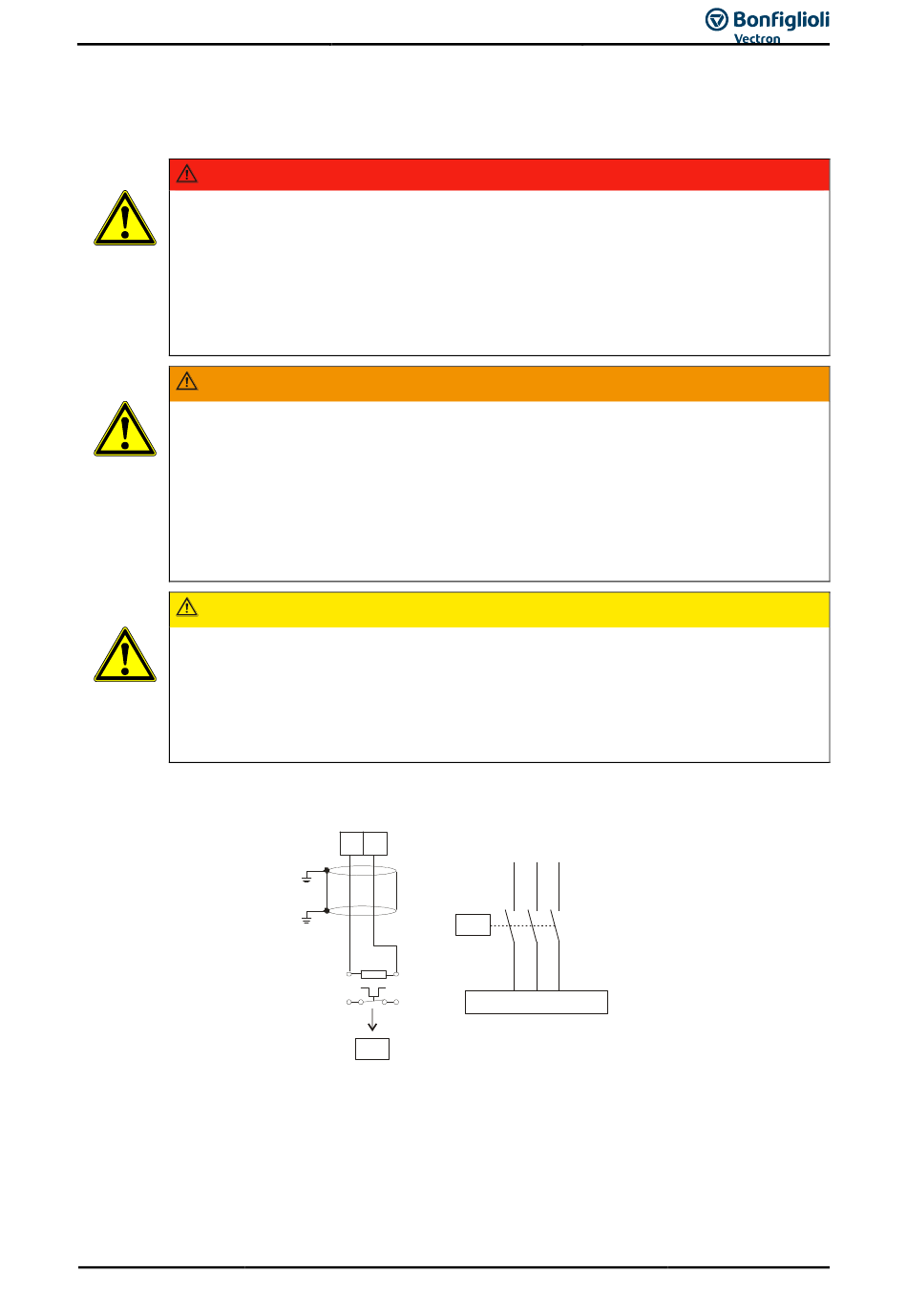

Der Anschluss eines Bremswiderstandes erfolgt über die Klemme X2.
Begrenzen Sie die Leitungslängen für Bremswiderstände auf das notwendige Minimum.
08/16
X2
Rb1 Rb2
K1
R
b
Rb1 Rb2
X1
T1 T2
K1
Betriebsanleitung ANG
L1 L2 L3
