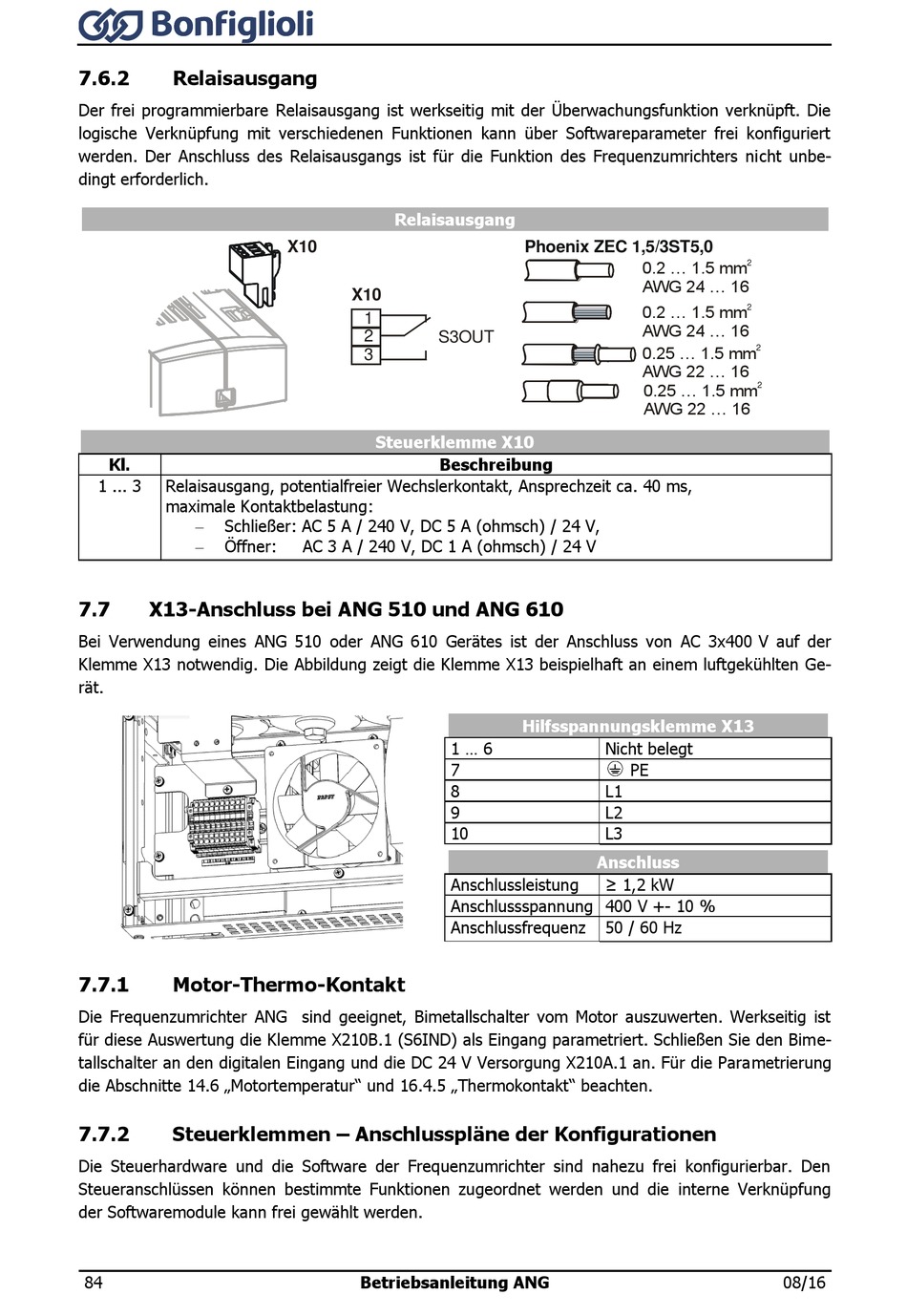

7.6.2

Relaisausgang

Der frei programmierbare Relaisausgang ist werkseitig mit der Überwachungsfunktion verknüpft. Die
logische Verknüpfung mit verschiedenen Funktionen kann über Softwareparameter frei konfiguriert
werden. Der Anschluss des Relaisausgangs ist für die Funktion des Frequenzumrichters nicht unbe-
dingt erforderlich.
Kl.
1 ... 3 Relaisausgang, potentialfreier Wechslerkontakt, Ansprechzeit ca. 40 ms,
maximale Kontaktbelastung:
 Schließer: AC 5 A / 240 V, DC 5 A (ohmsch) / 24 V,
 Öffner:
7.7

X13-Anschluss bei ANG 510 und ANG 610

Bei Verwendung eines ANG 510 oder ANG 610 Gerätes ist der Anschluss von AC 3x400 V auf der
Klemme X13 notwendig. Die Abbildung zeigt die Klemme X13 beispielhaft an einem luftgekühlten Ge-
rät.
7.7.1

Motor-Thermo-Kontakt

Die Frequenzumrichter ANG sind geeignet, Bimetallschalter vom Motor auszuwerten. Werkseitig ist
für diese Auswertung die Klemme X210B.1 (S6IND) als Eingang parametriert. Schließen Sie den Bime-
tallschalter an den digitalen Eingang und die DC 24 V Versorgung X210A.1 an. Für die Parametrierung
die Abschnitte 14.6 „Motortemperatur" und 16.4.5 „Thermokontakt" beachten.
7.7.2 Steuerklemmen – Anschlusspläne der Konfigurationen
Die Steuerhardware und die Software der Frequenzumrichter sind nahezu frei konfigurierbar. Den
Steueranschlüssen können bestimmte Funktionen zugeordnet werden und die interne Verknüpfung
der Softwaremodule kann frei gewählt werden.
84
Relaisausgang
X10
X10
1
2
S3OUT
3
Steuerklemme X10
Beschreibung
AC 3 A / 240 V, DC 1 A (ohmsch) / 24 V
1 ... 6
7
8
9
10
Anschlussleistung
Anschlussspannung
Anschlussfrequenz
Betriebsanleitung ANG
Phoenix ZEC 1,5/3ST5,0
0.2 ... 1.5 mm
AWG 24 ... 16
0.2 ... 1.5 mm
AWG 24 ... 16
0.25 ... 1.5 mm
AWG 22 ... 16
0.25 ... 1.5 mm
AWG 22 ... 16
Hilfsspannungsklemme X13
Nicht belegt
PE
L1
L2
L3
Anschluss
≥ 1,2 kW
400 V +- 10 %
50 / 60 Hz
2
2
2
2
