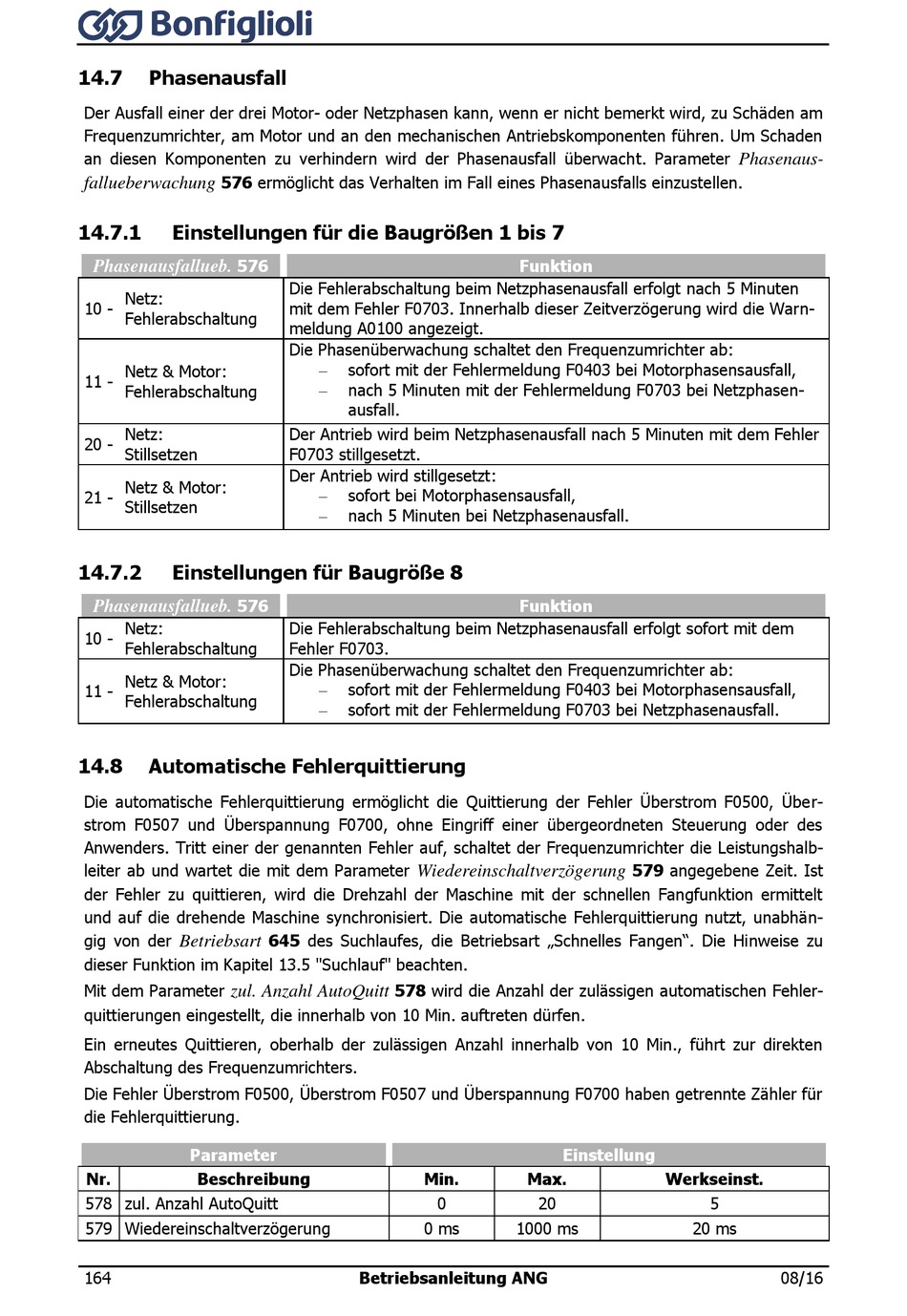

14.7

Phasenausfall

Der Ausfall einer der drei Motor- oder Netzphasen kann, wenn er nicht bemerkt wird, zu Schäden am
Frequenzumrichter, am Motor und an den mechanischen Antriebskomponenten führen. Um Schaden
an diesen Komponenten zu verhindern wird der Phasenausfall überwacht. Parameter
576 ermöglicht das Verhalten im Fall eines Phasenausfalls einzustellen.
fallueberwachung
14.7.1 Einstellungen für die Baugrößen 1 bis 7
576
Phasenausfallueb.
Netz:
10 -
Fehlerabschaltung
Netz & Motor:
11 -
Fehlerabschaltung
Netz:
20 -
Stillsetzen
Netz & Motor:
21 -
Stillsetzen
14.7.2 Einstellungen für Baugröße 8
576
Phasenausfallueb.
Netz:
10 -
Fehlerabschaltung
Netz & Motor:
11 -
Fehlerabschaltung
14.8

Automatische Fehlerquittierung

Die automatische Fehlerquittierung ermöglicht die Quittierung der Fehler Überstrom F0500, Über-
strom F0507 und Überspannung F0700, ohne Eingriff einer übergeordneten Steuerung oder des
Anwenders. Tritt einer der genannten Fehler auf, schaltet der Frequenzumrichter die Leistungshalb-
leiter ab und wartet die mit dem Parameter
der Fehler zu quittieren, wird die Drehzahl der Maschine mit der schnellen Fangfunktion ermittelt
und auf die drehende Maschine synchronisiert. Die automatische Fehlerquittierung nutzt, unabhän-
gig von der
Betriebsart
dieser Funktion im Kapitel 13.5 "Suchlauf" beachten.
Mit dem Parameter
zul. Anzahl AutoQuitt
quittierungen eingestellt, die innerhalb von 10 Min. auftreten dürfen.
Ein erneutes Quittieren, oberhalb der zulässigen Anzahl innerhalb von 10 Min., führt zur direkten
Abschaltung des Frequenzumrichters.
Die Fehler Überstrom F0500, Überstrom F0507 und Überspannung F0700 haben getrennte Zähler für
die Fehlerquittierung.
Parameter
Nr. Beschreibung
578 zul. Anzahl AutoQuitt
579 Wiedereinschaltverzögerung
164
Die Fehlerabschaltung beim Netzphasenausfall erfolgt nach 5 Minuten
mit dem Fehler F0703. Innerhalb dieser Zeitverzögerung wird die Warn-
meldung A0100 angezeigt.
Die Phasenüberwachung schaltet den Frequenzumrichter ab:
 sofort mit der Fehlermeldung F0403 bei Motorphasensausfall,
 nach 5 Minuten mit der Fehlermeldung F0703 bei Netzphasen-
ausfall.
Der Antrieb wird beim Netzphasenausfall nach 5 Minuten mit dem Fehler
F0703 stillgesetzt.
Der Antrieb wird stillgesetzt:
 sofort bei Motorphasensausfall,
 nach 5 Minuten bei Netzphasenausfall.
Die Fehlerabschaltung beim Netzphasenausfall erfolgt sofort mit dem
Fehler F0703.
Die Phasenüberwachung schaltet den Frequenzumrichter ab:
 sofort mit der Fehlermeldung F0403 bei Motorphasensausfall,

sofort mit der Fehlermeldung F0703 bei Netzphasenausfall.
Wiedereinschaltverzögerung
645 des Suchlaufes, die Betriebsart „Schnelles Fangen". Die Hinweise zu
578 wird die Anzahl der zulässigen automatischen Fehler-
Min.
0
0 ms
Betriebsanleitung ANG
Funktion
Funktion
579 angegebene Zeit. Ist
Einstellung
Max. Werkseinst.
20
1000 ms
Phasenaus-
5
20 ms
