6.7

ANG 410, 510 und 610 (160,0 bis 400,0 kW)

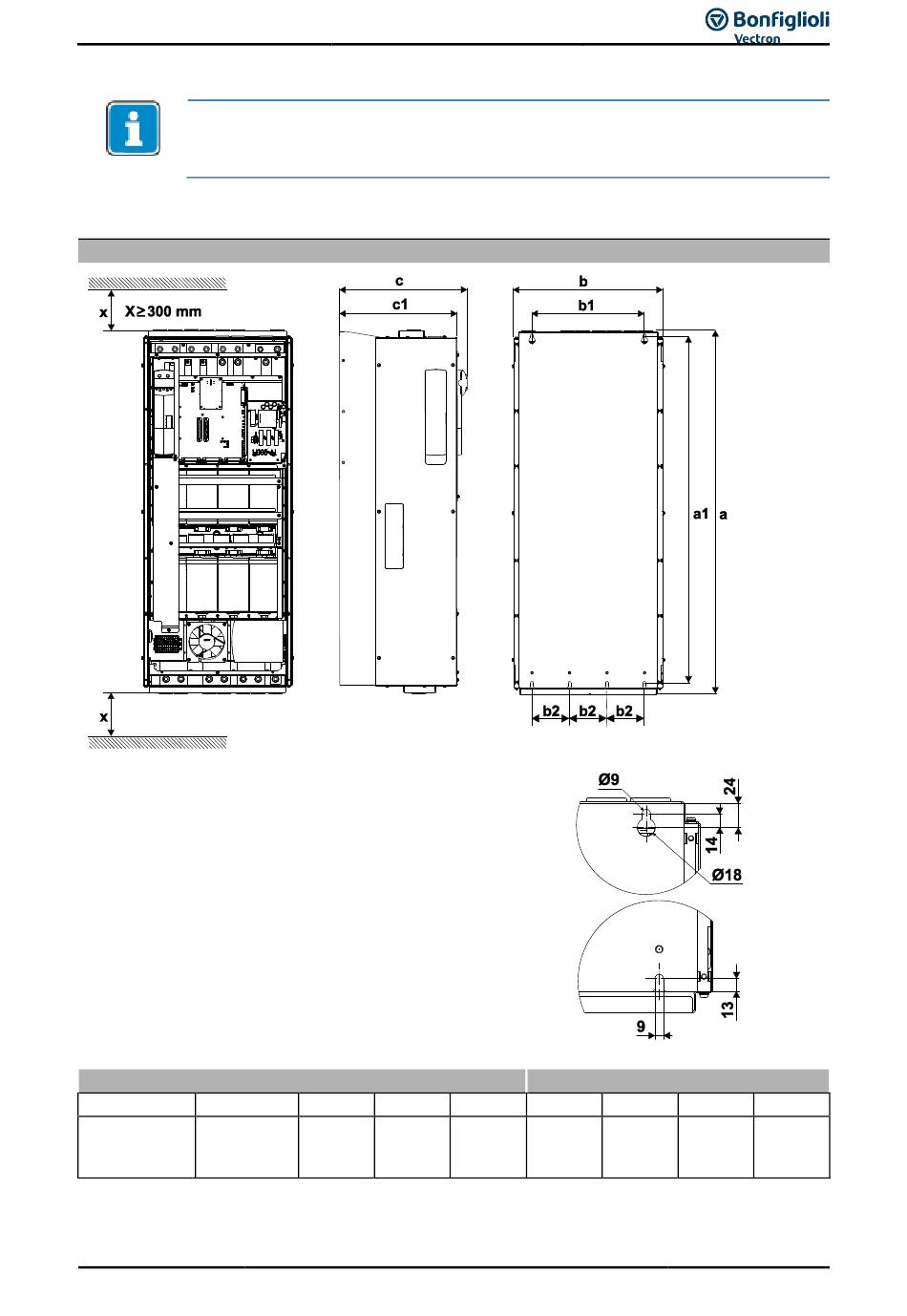

Die Abbildungen zeigen beispielhaft die Montage für luftgekühlte Frequenzumrichter.
Maße und Befestigungselemente entsprechen denen für flüssiggekühlte Geräte der
Baugröße 8.
Die Montage erfolgt in senkrechter Einbaulage auf der Montageplatte. Die folgende Abbildung zeigt
die Standardbefestigung.
Der Durchmesser der Befestigungslöcher beträgt 9 mm.
Kühlkörperrückwand vom Frequenzumrichter mit der Montage-
platte verschrauben.
Abmessungen in mm
ANG kW
410
510
160,0...400,0
610
08/16
Standardmontage
a b c
1067 439 376
Betriebsanleitung ANG
Montagemaß in mm
a1 b1 b2
1097 330 110
c1
345
57
