7.5.4 Baugröße 6: ANG 410 (37,0 bis 65,0 kW)
GEFAHR
Den Frequenzumrichter spannungslos schalten und gegen Wiedereinschalten sichern.
Die Spannungsfreiheit prüfen.
Erst wenn die Zwischenkreiskondensatoren entladen sind, darf am Gerät gearbeitet
werden. Die Wartezeit beträgt bei der Baugröße 6 mindestens 3 Minuten.
Die Netz-, Gleichspannungs- und Motorklemmen können auch nach der Freischaltung
des Frequenzumrichters gefährliche Spannungen führen.
Die Netzleitungen an der Klemme X1, die Motorleitungen und den Bremswiderstand an
der Klemme X2 leistungslos anklemmen und leistungslos trennen.

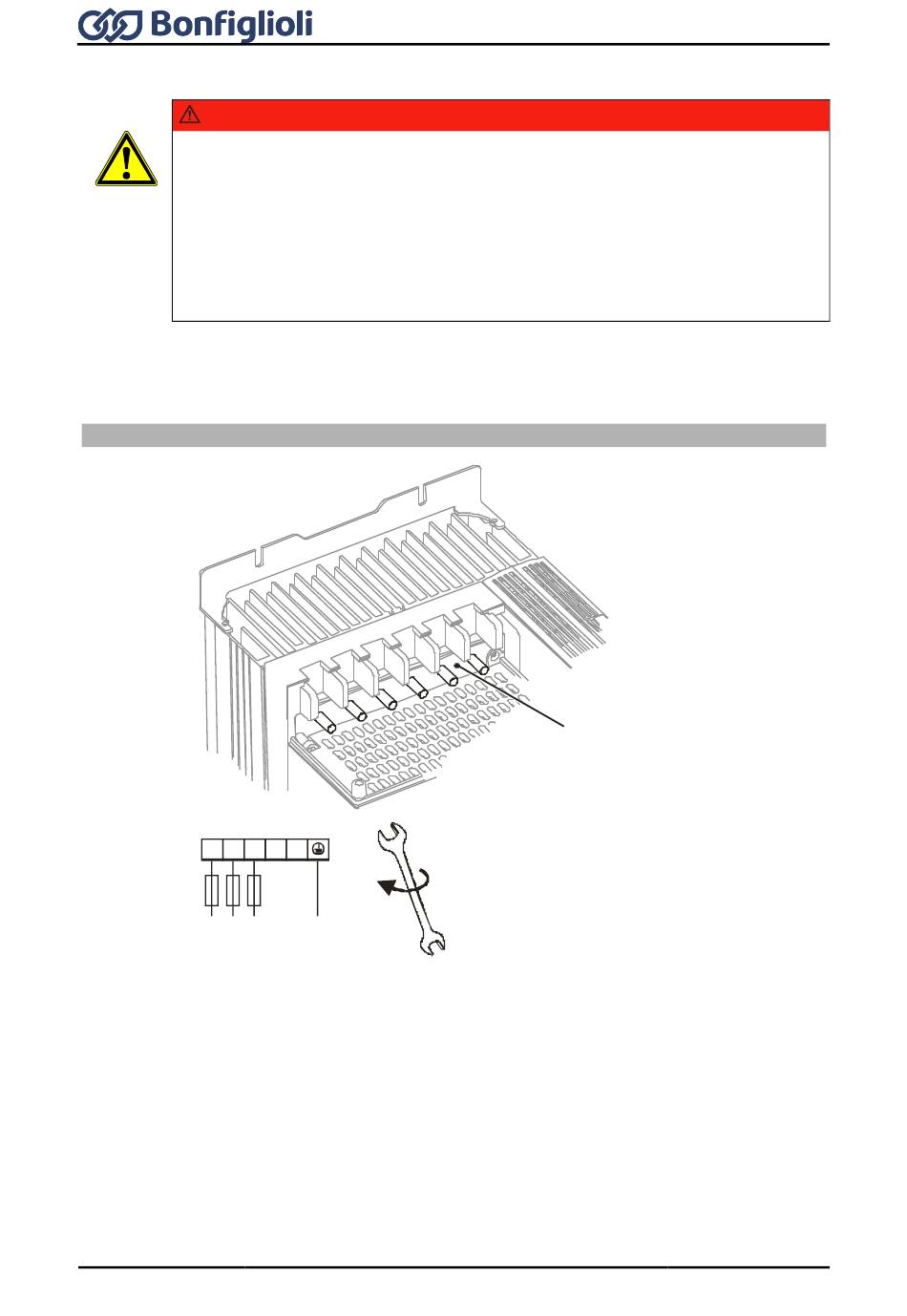

Die folgenden Abbildungen zeigen beispielhaft die luftgekühlte Variante eines ANG 410 der Baugrö-
ße 6. Abbildungen des entsprechenden flüssiggekühlten Geräts finden Sie im "Anwendungshandbuch
Flüssigkühlung". Die Anschlüsse sind für beide Gerätevarianten prinzipiell gleich.
X1
L1 L2 L3
L1 L2 L3
3ph / 400V AC
76
Netzanschluss ANG 410 (37,0 bis 65,0 kW)
-
+
70.8 lb-in
PE
Betriebsanleitung ANG
X1
37.0 kW ... 65.0 kW
Gewindebolzen M8x25
Leiterquerschnitt bis 70 mm
8 Nm
2
08/16
